GB-T6402-91参考标准规范

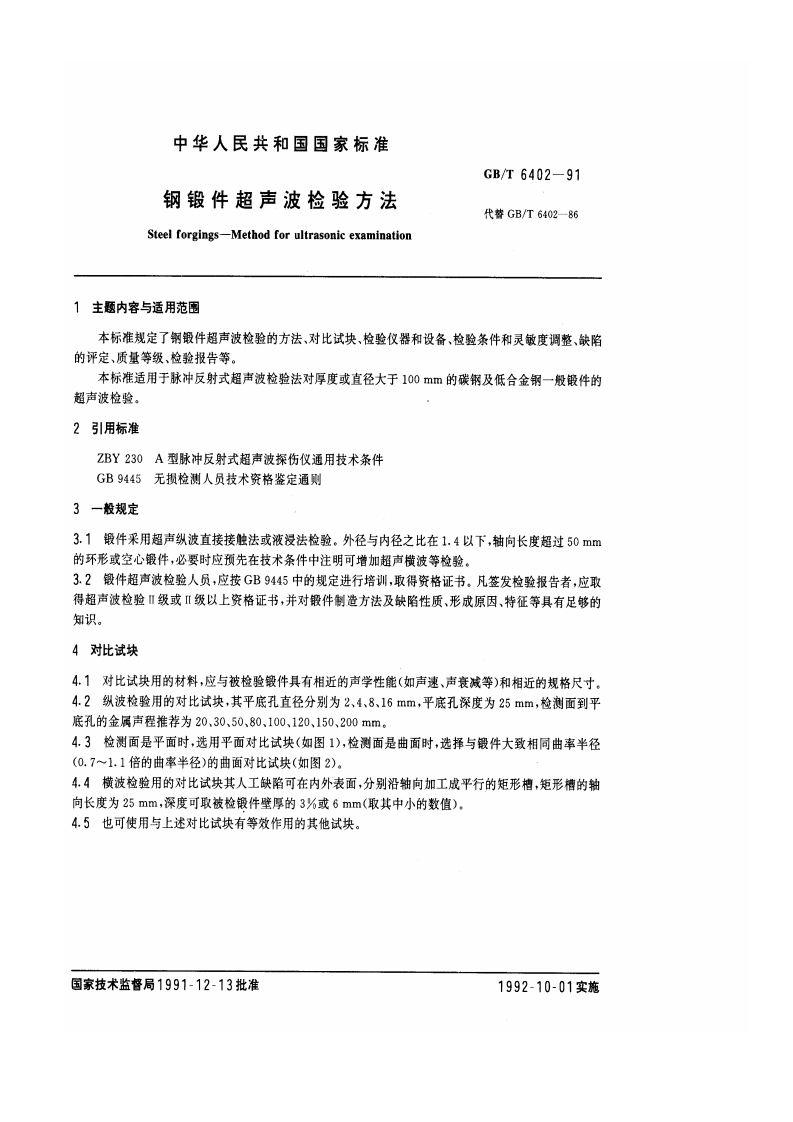

中华人民共和国国家标准GB/T6402-91钢锻件超声波检验方法代替GB/T6402-86Steel forgings-Method for ultrasonic examination1主题内容与适用范围本标准规定了钢锻件超声波检验的方法、对比试块、检验仪器和设备、检验条件和灵敏度调整、缺陷的评定、质量等级、检验报告等。本标准适用于脉冲反射式超声波检验法对厚度或直径大于100mm的碳惭及低合金钢一般锻件的超声波检验。2引用标准ZBY230A型脉冲反射式超声波探伤仪通用技术条件GB9445无损检测人员技术资格鉴定通则3一般规定3.1锻件采用超声纵波直接接触法或液浸法检验。外径与内径之比在1.4以下，轴向长度超过50mm的环形或空心锻件，必要时应预先在技术条件中注明可增加超声横波等检验。3.2锻件超声波检验人员，应按GB9445中的规定进行培训，取得资格证书。凡签发检验报告者，应取得超声波检验Ⅱ级或Ⅱ级以上资格证书，并对锻件制造方法及缺陷性质、形成原因，特征等具有足够的知识。4对比试块4.1对比试块用的材料，应与被检验锻件具有相近的声学性能（如声速、声衰减等）和相近的规格尺寸。4.2纵波检验用的对比试块，其平底孔直径分别为2、4、8、16mm,平底孔深度为25mm,检测面到平底孔的金属声程推荐为20,30、50、80、100、120、150、200mm。4.3检测面是平面时，选用平面对比试块（如图1），检测面是曲面时，选择与锻件大致相同曲率半径(0.7~1.1倍的曲率半径)的曲面对比试块（如图2）。4.4横波检验用的对比试块其人工缺陷可在内外表面，分别沿轴向加工成平行的矩形槽，矩形槽的轴向长度为25mm,深度可取被检锻件壁厚的3%或6mm(取其中小的数值)，4.5也可使用与上述对比试块有等效作用的其他试块。国家技术监督局1991-12-13批准1992-10-01实施
