GBT-10701-1989-石英玻璃热稳定性检验方法

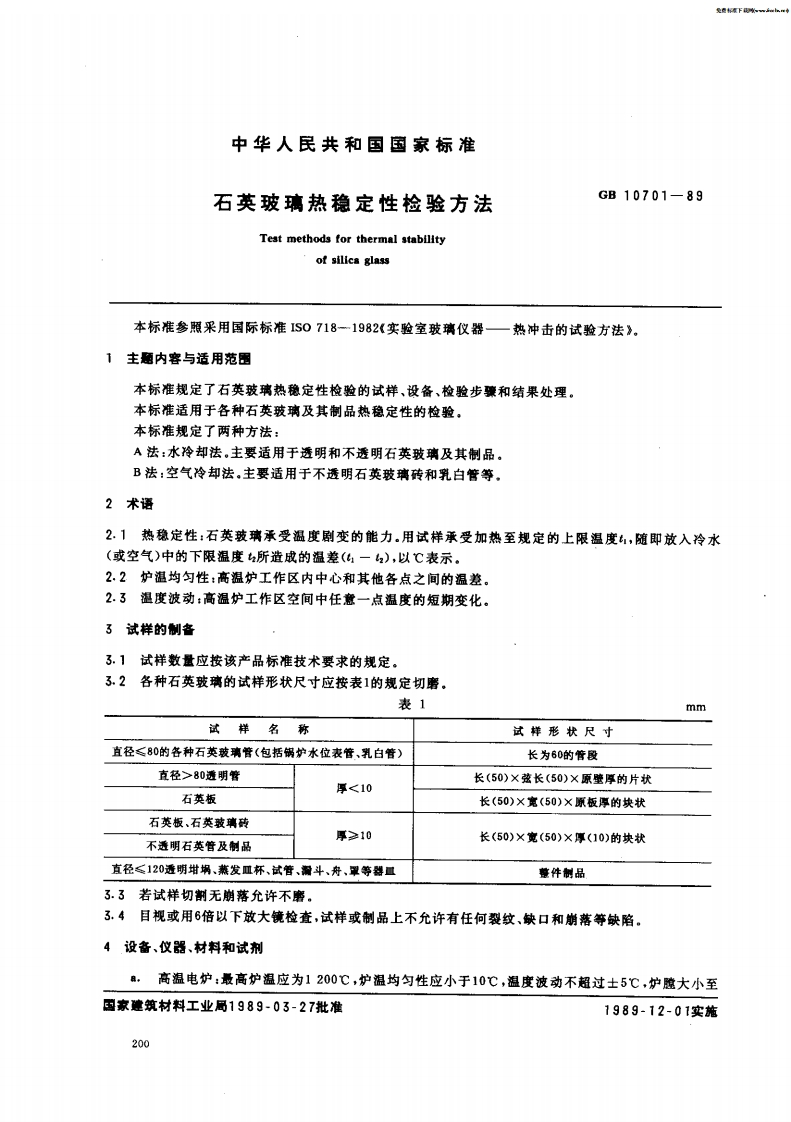

兔题标原下加m中中华人民共和国国家标准石英玻璃热稳定性检验方法GB10701-89Test methods for thermal stabilityof silica glass本标准参照采用国际标准S0718-1982《实验室玻璃仪器一热冲击的试验方法》。1主题内容与适用范圈本标准规定了石英玻璃热稳定性检验的试样、设备、检验步骠和结果处理。本标准适用于各种石英玻璃及其制品热稳定性的检验。本标准规定了两种方法：A法：水冷却法.主要适用于透明和不透明石英玻璃及其制品。B法：空气冷却法，主要适用于不透明石英玻璃砖和乳白管等。2术语2.1热稳定性：石英玻璃承受温度剧变的能力。用试样承受加热至规定的上限温度，随即放入冷水(或空气)中的下限温度所造成的温差（一2），以℃表示。2.2炉温均匀性：高温炉工作区内中心和其他各点之间的温差。2.3温度波动：高温炉工作区空间中任意一点温度的短期变化。3试样的制格3.1试样数量应按该产品标准技术要求的规定。3.2各种石英骏璃的试样形状尺寸应按表1的规定切磨。表1mm试样名称试样形状尺寸直径≤80的各种石英玻璃管（包括锅炉水位表管，乳白管）长为60的管段直径>80透明管厚<10长(50)×兹长(50)×原壁厚的片状石英板长(50)×宽(50)×哪板厚的块状石英板、石英戒璃砖厚≥10长(50)×宽(50)×厚(10)的块状不透明石英管及制品直径≤120透明坩埚、燕发血杯、试管、测斗、舟、罩等器■整件制品33若试样切割无崩落允许不磨。3.4目视或用6倍以下放大镜检查，试样或制品上不允许有任何裂纹、缺口和崩落等缺陷。4设备、仪器、材料和试剂,高温电炉：最高炉温应为1200℃，护温均匀性应小于10℃，温度波动不超过士5℃，炉隐大小至国家建筑材料工业局1989-03-27批准1989-12-01实施200
