GBT12221-2005金属阀门结构长度

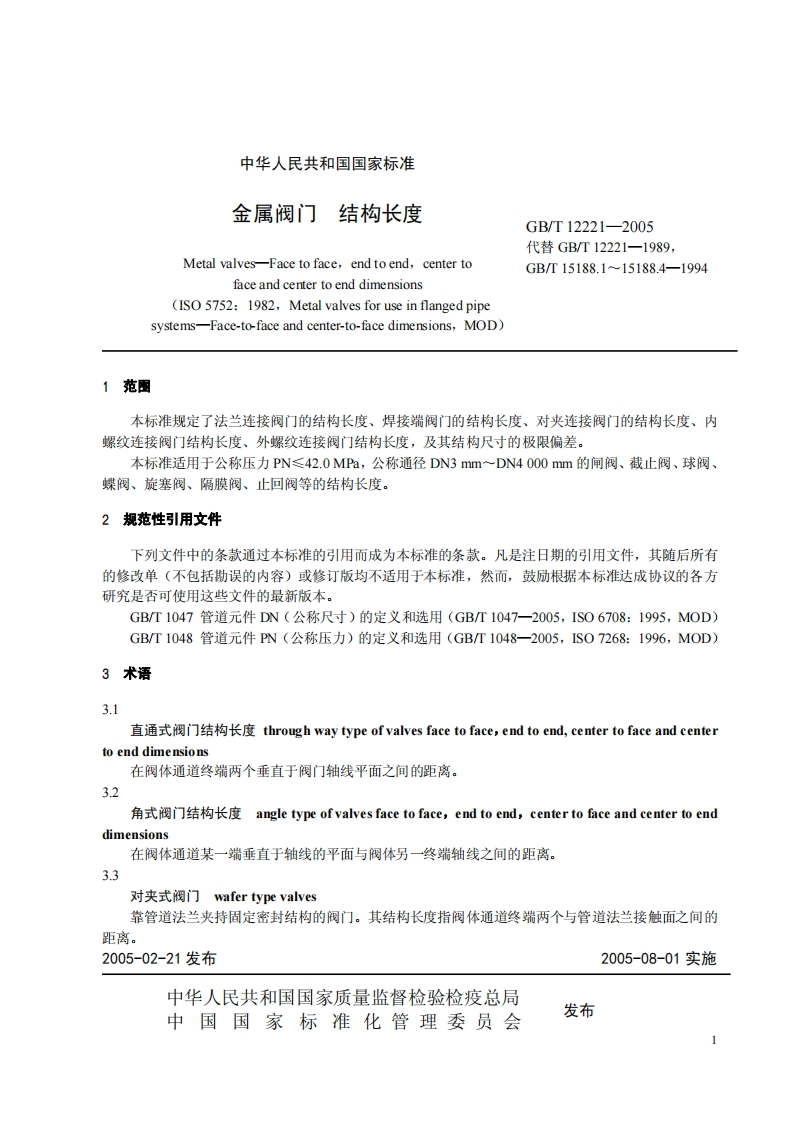

中华人民共和国国家标准金属阀门结构长度GB/T12221-2005代替GB/T12221一1989，Metal valves-Face to face,end to end,center toGB/T15188.1~15188.4一1994face and center to end dimensions(ISO 5752:1982,Metal valves for use in flanged pipesystems-Face-to-face and center-to-face dimensions,MOD)1范圈本标准规定了法兰连接阀门的结构长度、焊接端阀门的结构长度、对夹连接阀门的结构长度、内螺纹连接阀门结构长度、外螺纹连接阀门结构长度，及其结构尺寸的极限偏差。本标准适用于公称压力PN≤42.0MPa,公称通径DN3mm~DN4000mm的闸阀、截止阀、球阀、蝶阀、旋塞阀、隔膜阀、止回阀等的结构长度。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。GB/T1047管道元件DN(公称尺寸)的定义和选用(GB/T1047一2005，IS06708:1995,MOD)GB/T1048管道元件PN(公称压力)的定义和选用(GB/T1048一2005，IS07268:1996,MOD)3术语3.1直通式阀门结构长度through way type of valves face to face,end to end,center to face and centerto end dimensions在阀体通道终端两个垂直于阀门轴线平面之间的距离。32角式阀门结构长度angle type of valves face to face,end to end,center to face and center to enddimensions在阀体通道某一端垂直于轴线的平面与阀体另一终端轴线之间的距离。3.3对夹式阀门wafer type valves靠管道法兰夹持固定密封结构的阀门。其结构长度指阀体通道终端两个与管道法兰接触面之间的距离。2005-02-21发布2005-08-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布
