GBT-12442-1990-石英玻璃中羟基含量检验方法

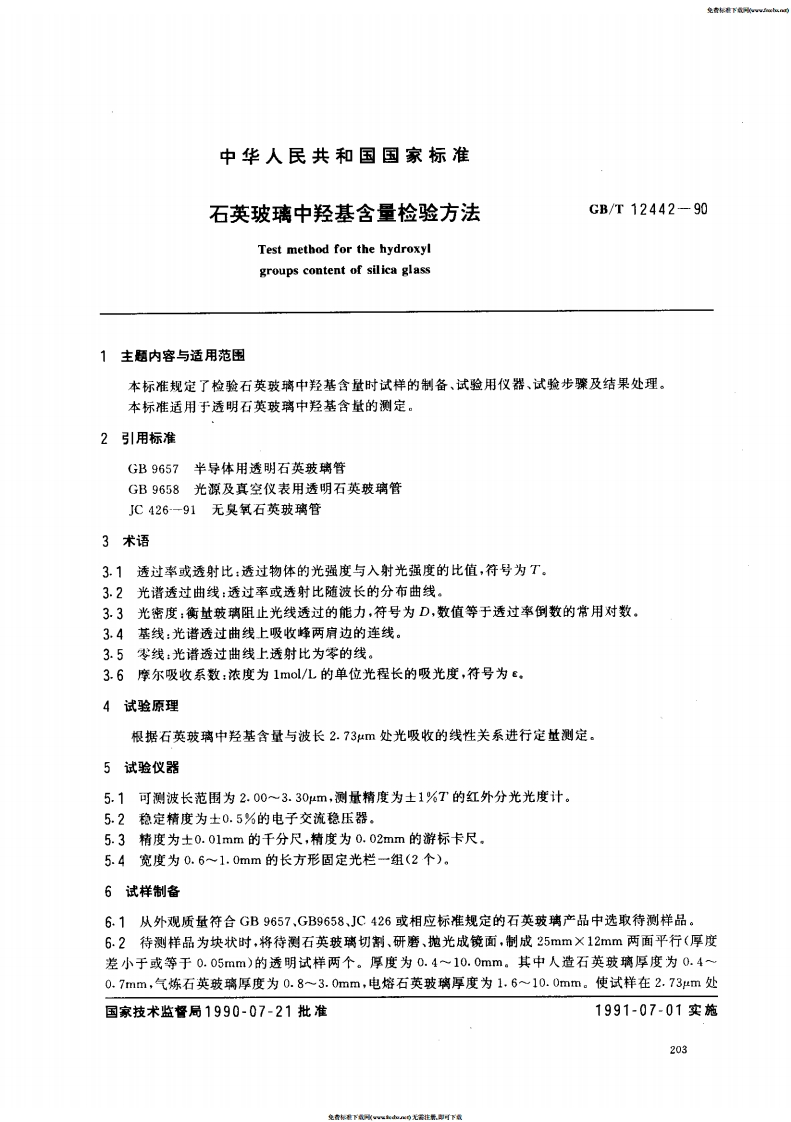

免煮标看下致uwa中华人民共和国国家标准石英玻璃中羟基含量检验方法GB/T12442-90Test method for the hydroxylgroups content of silica glass1主题内容与适用范围本标准规定了检验石英玻璃中羟基含耻时试样的制备、试验用仪器、试验步骤及结果处理。本标准适用于透明石英玻璃中羟基含量的测定。2引用标准GB9657半导体用透明石英玻璃管GB9658光源及真空仪表用透明石英玻璃管JC426一91无臭氧石英玻璃管3术语3.1透过率或透射比：透过物体的光强度与入射光强度的比值，符号为T。3.2光谱透过曲线：透过率或透射比随波长的分布曲线。3.3光德度：衡址玻璃阻止光线透过的能力，符号为D,数值等于透过率倒数的常用对数。3.4基线：光谐透过曲线上吸收峰两肩边的连线。3.5零线：光谐透过曲线上透射比为零的线。3.6摩尔吸收系数：浓度为1mol/L的单位光程长的吸光度，符号为c,4试验原理根据石英玻璃中羟基含量与波长2.734m处光吸收的线性关系进行定址测定。5试验仪器5.1可测波长范围为2.00一3.30μm,测量精度为士1%T的红外分光光度计。5.2稳定精度为士0.5%的电子交流稳压器。5.3精度为士0.01mm的千分尺，精度为0.02mm的游标卡尺.5.4宽度为0.6~1.0mm的长方形固定光栏一组(2个)。6试样制备6.1从外观质量符合GB9657,GB9658、JC426或相应标准规定的石英玻璃产品中选取待测样品。6.2待测样品为块状时，将待测石英玻璃切割，研磨、抛光成镜面，制成25mm×12mm两面平行（厚度差小于或等于0.05mm)的透明试样两个。厚度为0.4~10.0mm。其中人造石英玻璃厚度为0.4~0.7mm,气炼石英玻璃厚度为0.8~3.0mm,电熔石英玻璃厚度为1.6~10.0mm。使试样在2.73μm处国家技术监督局1990-07-21批准1991-07-01实施203
