36、AIJE620-660通讯协议说明

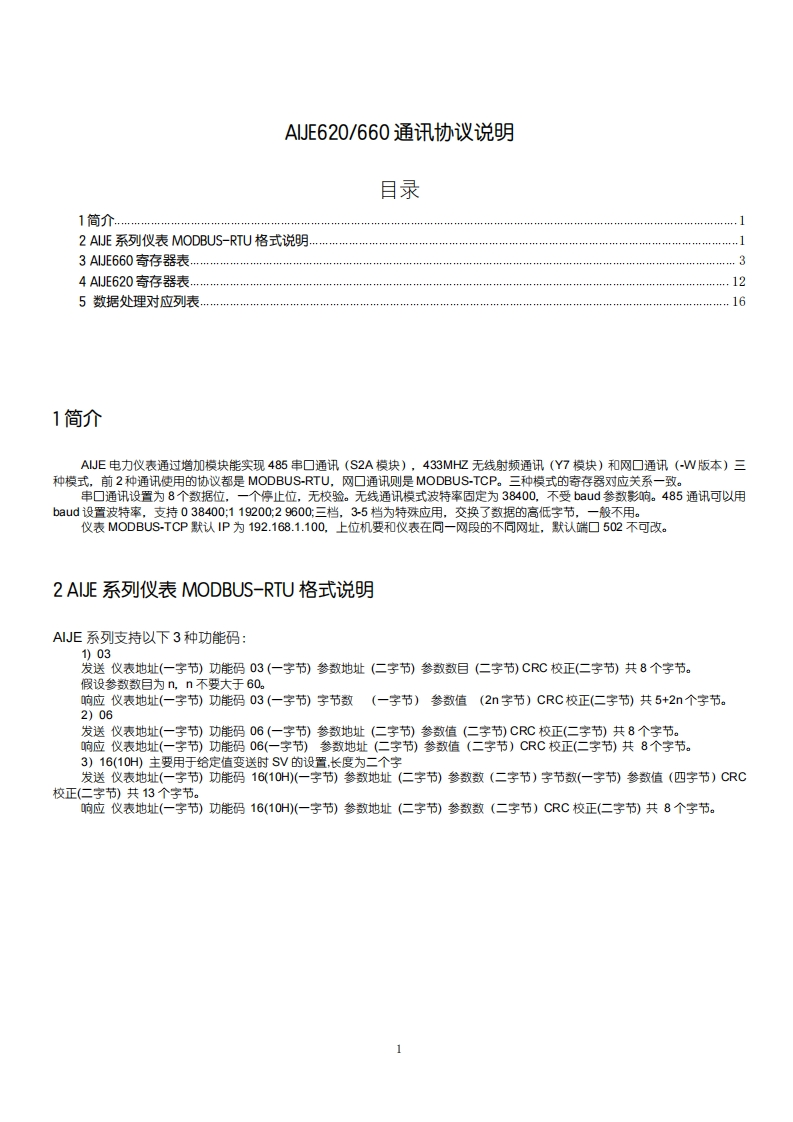

AlJE620/660通讯协议说明目录1间介，，2AIJE系列仪表MODBUS--RTU格式说明，3AJE660寄存器表…34AJE620寄存器表…125数据处理对应列表.....….…161简介AWE电力仪表通过增加模块能实现485串☐通讯(S2A模块)，433MHZ无线射频通讯(Y7模块)和网口通讯(-W版本)三种模式，前2种通讯使用的协议都是MODBUS-RTU,网☐通讯则是MODBUS-TCP。三种模式的寄存器对应关系一致。串口通讯设置为8个数据位，一个停止位，无校验。无线通讯模式波特率固定为38400，不受baud参数影响。485通讯可以用baud设置波特率，支持038400：119200：29600：三档，35档为特殊应用，交换了数据的高低字节，一般不用。仪表MODBUS-TCP默认IP为192.168.1.100，上位机要和仪表在同一网段的不同网址，默认端口502不可改。2AIJE系列仪表MODBUS-RTU格式说明AIJE系列支持以下3种功能码：1)03发送仪表地址（一字节）功能码03（一字节）参数地址（仁字节）参数数目（仁字节）CRC校正（仁字节）共8个字节。假设参数数目为n,n不要大于60，响应仪表地址（一字节）功能码03（一字节）字节数（一字节）参数值(2n字节)CRC校正（二字节）共5+2n个字节。2)06发送仪表地址（一字节）功能码06（一字节）参数地址（仁字节）参数值（仁字节）CC校正（仁字节）共8个字节。响应仪表地址（一字节）功能码06（一字节）参数地址（仁字节）参数值（二字节）CC校正（二字节）共8个字节。3)16(10H)主要用于给定值变送时SV的设置，长度为二个字发送仪表地址（一字节）功能码16(10H)(一字节)参数地址（仁字节）参数数（二字节）字节数（一字）参数值（四字节）CRC校正（仁字节）共13个字节。响应仪表地址（一字节）功能码16(10H)(一字节)参数地址（二字节）参数数（二字节）CRC校正（二字节）共8个字节。1
