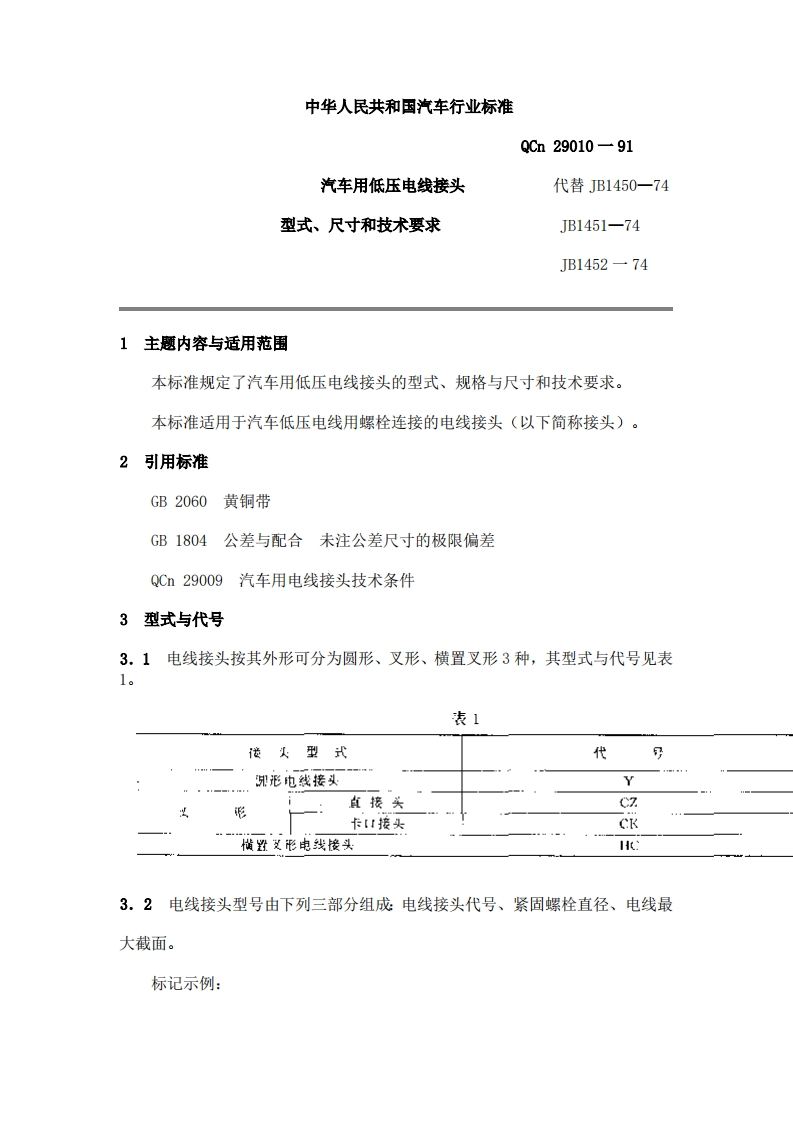

QCn29010-91汽车用低压电线接头型式、尺寸和技术要求

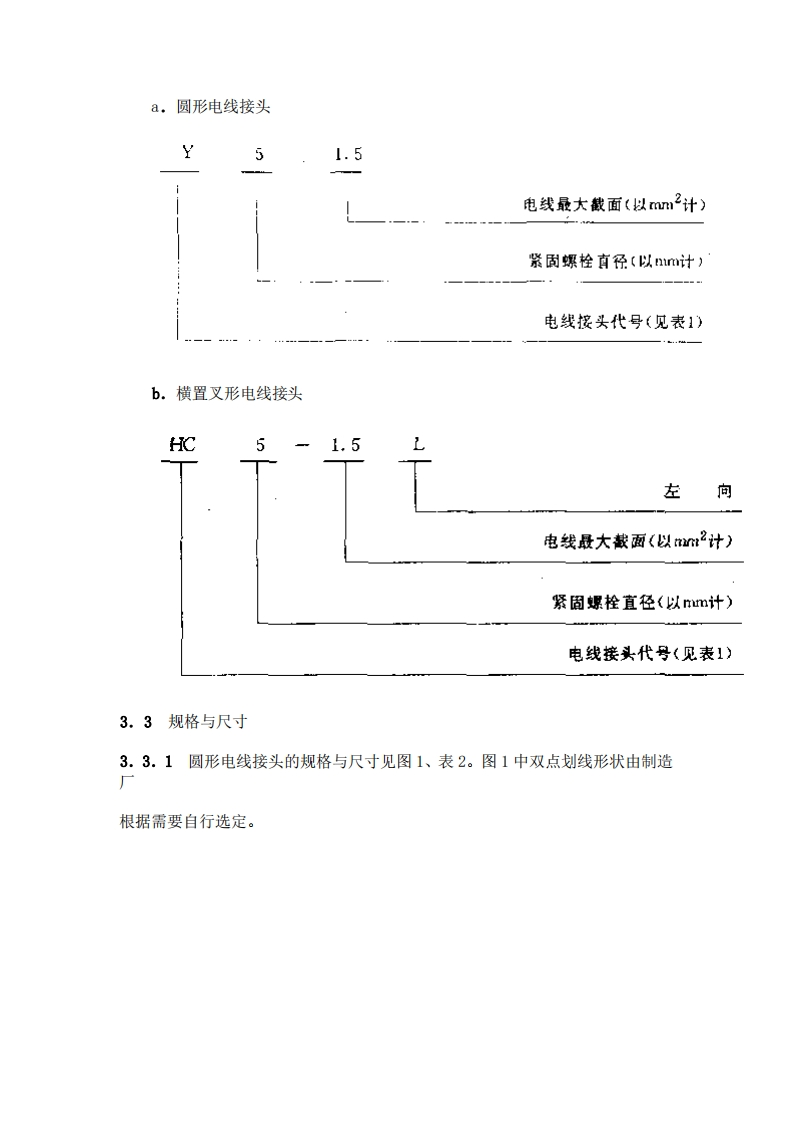

中华人民共和国汽车行业标准Qcn29010-91汽车用低压电线接头代替JB1450一74型式、尺寸和技术要求JB1451-74JB1452一741主题内容与适用范围本标准规定了汽车用低压电线接头的型式、规格与尺寸和技术要求。本标准适用于汽车低压电线用螺栓连接的电线接头（以下简称接头）。2引用标准GB2060黄铜带GB1804公差与配合未注公差尺寸的极限偏差QCn29009汽车用电线接头技术条件3型式与代号3.1电线接头按其外形可分为圆形、叉形、横置叉形3种，其型式与代号见表1。表1造头型式代月邪形电线接头Y形直接头CZ卡【1接头CK横置艾形电线楼头HC3.2电线接头型号由下列三部分组成电线接头代号、紧固螺栓直径、电线最大截面。标记示例：
