QCn29012-91汽车用圆柱式电线插接件型式、尺寸和技术要求

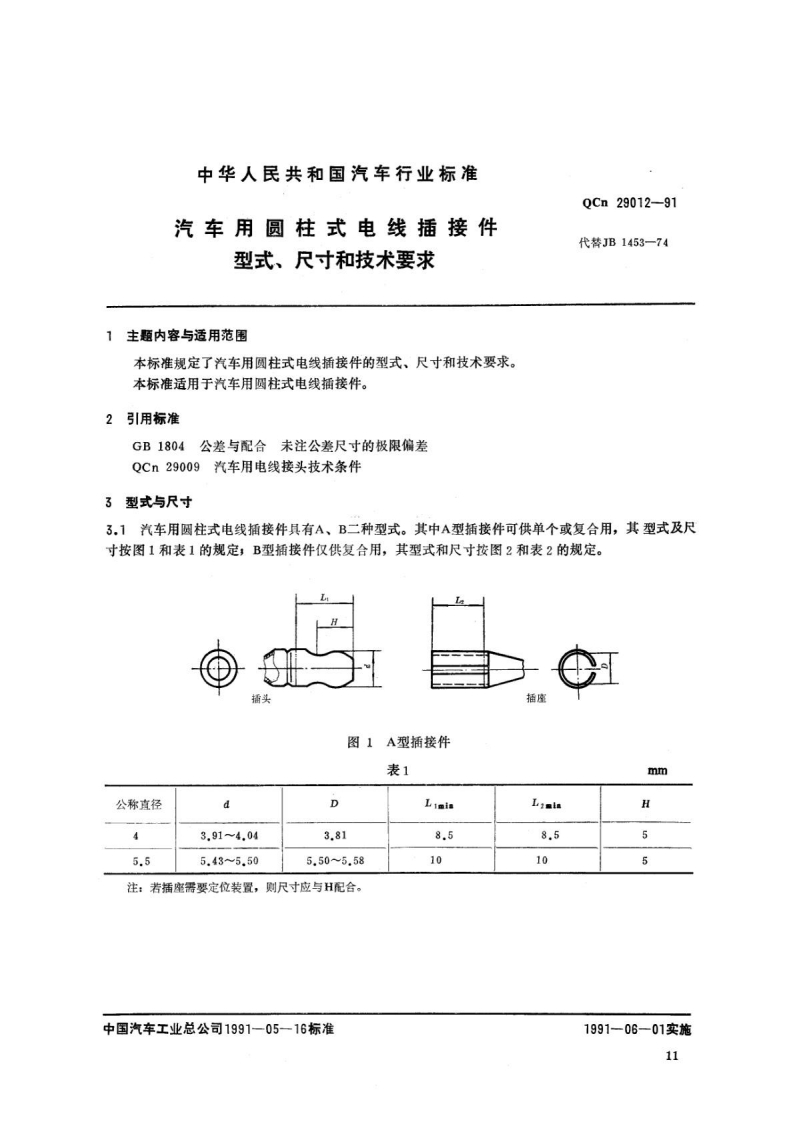

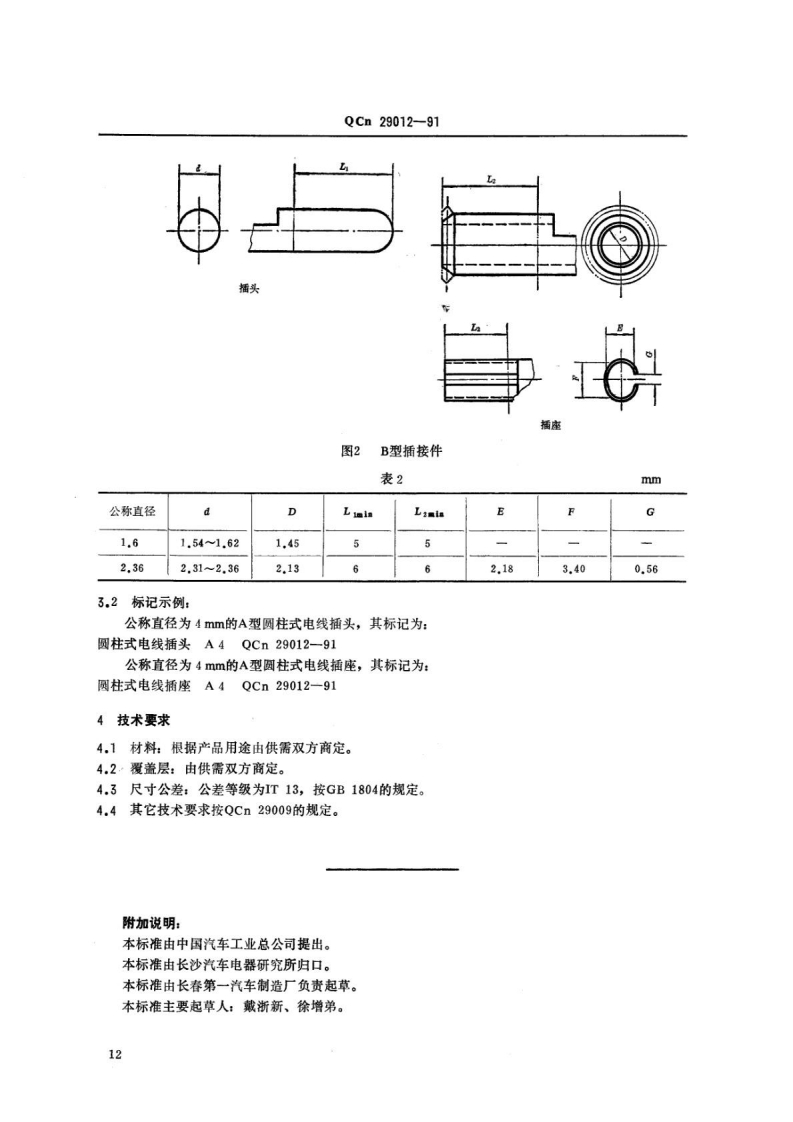

中华人民共和国汽车行业标准QCn29012-91汽车用圆柱式电线插接件代替JB1453一74型式、尺寸和技术要求1主题内容与适用范围本标准规定了汽车用圆柱式电线插接件的型式、尺寸和技术要求。本标准适用于汽车用圆柱式电线插接件。2引用标准GB1804公差与配合未注公差尺寸的极限偏差QCn29009汽车用电线接头技术条件3型式与尺寸3.1汽车用圆柱式电线插接件具有A、B二种型式。其中A型插接件可供单个或复合用，其型式及尺寸按图1和表1的规定，B型插接件仅供复合用，其型式和尺寸按图2和表2的规定。图1A型插接件表1mm公称直径D上1mnL:mle少43.91-4.043.818.58.55.55.435.505.50~5.5810106注：若插座需要定位装置，则尺寸应与H配合。中国汽车工业总公司1991一05一16标准1991一06一01实施11
