7电阻应变片传感器灵敏度的测量

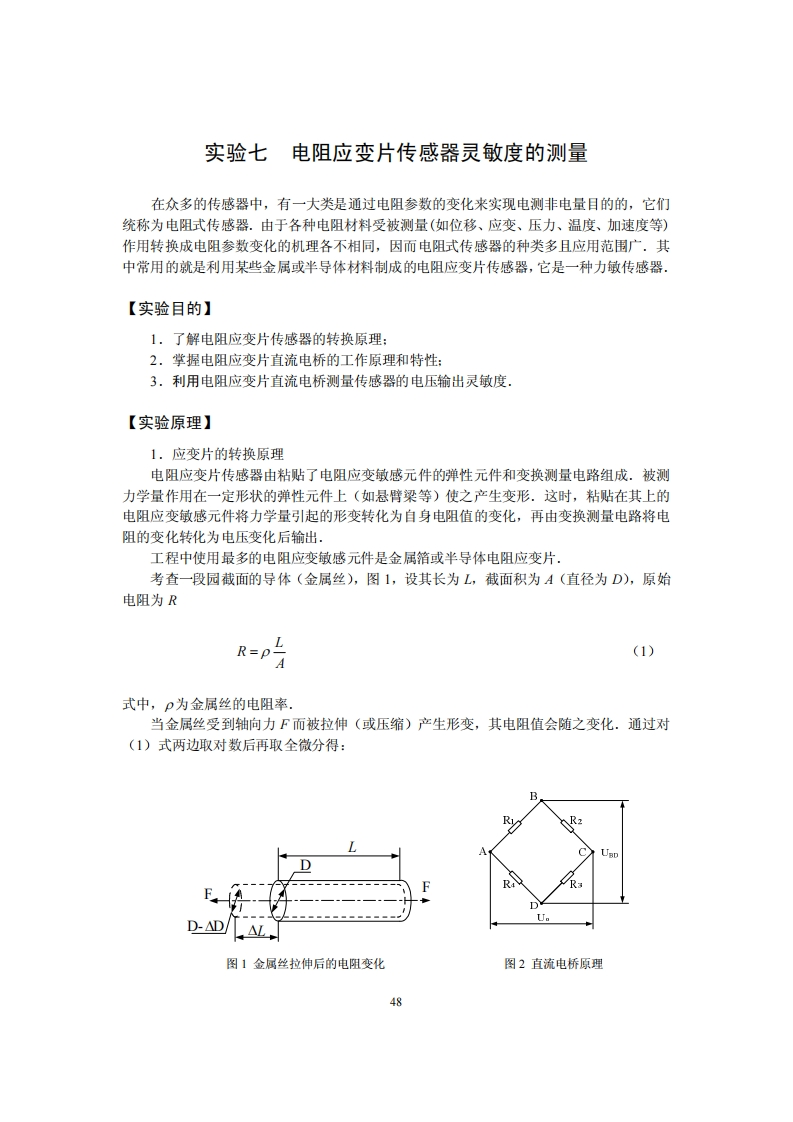

实验七电阻应变片传感器灵敏度的测量在众多的传感器中，有一大类是通过电阻参数的变化来实现电测非电量目的的，它们统称为电阻式传感器.由于各种电阻材料受被测量（如位移、应变、压力、温度、加速度等）作用转换成电阻参数变化的机理各不相同，因而电阻式传感器的种类多且应用范围广.其中常用的就是利用某些金属或半导体材料制成的电阻应变片传感器，它是一种力敏传感器.【实验目的】1.了解电阻应变片传感器的转换原理：2.掌握电阻应变片直流电桥的工作原理和特性：3.利用电阻应变片直流电桥测量传感器的电压输出灵敏度.【实验原理】1.应变片的转换原理电阻应变片传感器由粘贴了电阻应变敏感元件的弹性元件和变换测量电路组成.被测力学量作用在一定形状的弹性元件上（如悬臂梁等）使之产生变形.这时，粘贴在其上的电阻应变敏感元件将力学量引起的形变转化为自身电阻值的变化，再由变换测量电路将电阻的变化转化为电压变化后输出.工程中使用最多的电阻应变敏感元件是金属箔或半导体电阻应变片，考查一段园截面的导体（金属丝），图1，设其长为L,截面积为A(直径为D),原始电阻为RR=pL(1)式中，p为金属丝的电阻率.当金属丝受到轴向力F而被拉伸（或压缩）产生形变，其电阻值会随之变化.通过对(1)式两边取对数后再取全微分得：RDDU。D-AD图1金属丝拉伸后的电阻变化图2直流电桥原理48
