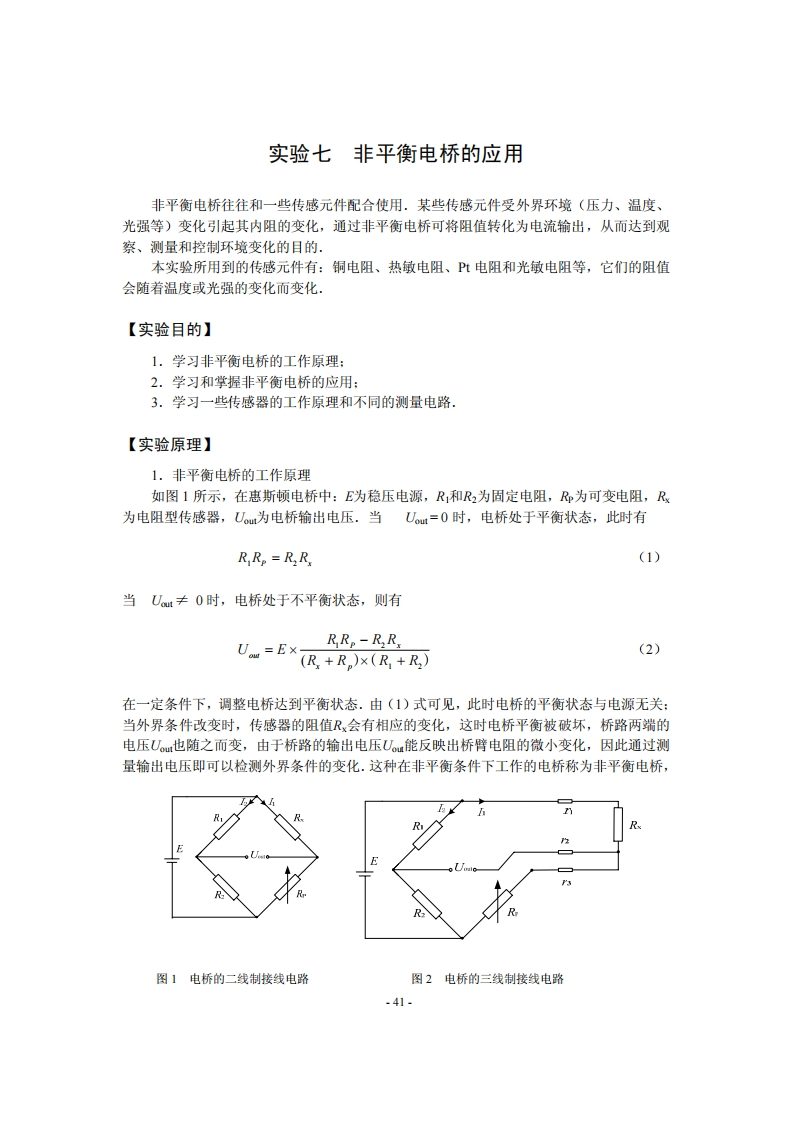

实验七非平衡电桥的应用非平衡电桥往往和一些传感元件配合使用.某些传感元件受外界环境(压力、温度、光强等)变化引起其内阻的变化,通过非平衡电桥可将阻值转化为电流输出,从而达到观察、测量和控制环境变化的目的.本实验所用到的传感元件有:铜电阻、热敏电阻、P1电阻和光敏电阻等,它们的阻值会随着温度或光强的变化而变化【实验目的】1.学习非平衡电桥的工作原理:2.学习和掌握非平衡电桥的应用:3.学习一些传感器的工作原理和不同的测量电路.【实验原理】1.非平衡电桥的工作原理如图1所示,在惠斯顿电桥中:E为稳压电源,R1和R2为固定电阻,R为可变电阻,R为电阻型传感器,Uo为电桥输出电压.当Uo=0时,电桥处于平衡状态,此时有RR=RR(1)当U≠0时,电桥处于不平衡状态,则有Um=E×RRp-R2R(2)(R+R)×(R+R)在一定条件下,调整电桥达到平衡状态.由(1)式可见,此时电桥的平衡状态与电源无关:当外界条件改变时,传感器的阻值R会有相应的变化,这时电桥平衡被破坏,桥路两端的电压Uout也随之而变,由于桥路的输出电压Uo能反映出桥臂电阻的微小变化,因此通过测量输出电压即可以检测外界条件的变化.这种在非平衡条件下工作的电桥称为非平衡电桥,R图】电桥的二线制接线电路图2电桥的三线制接线电路-41-
