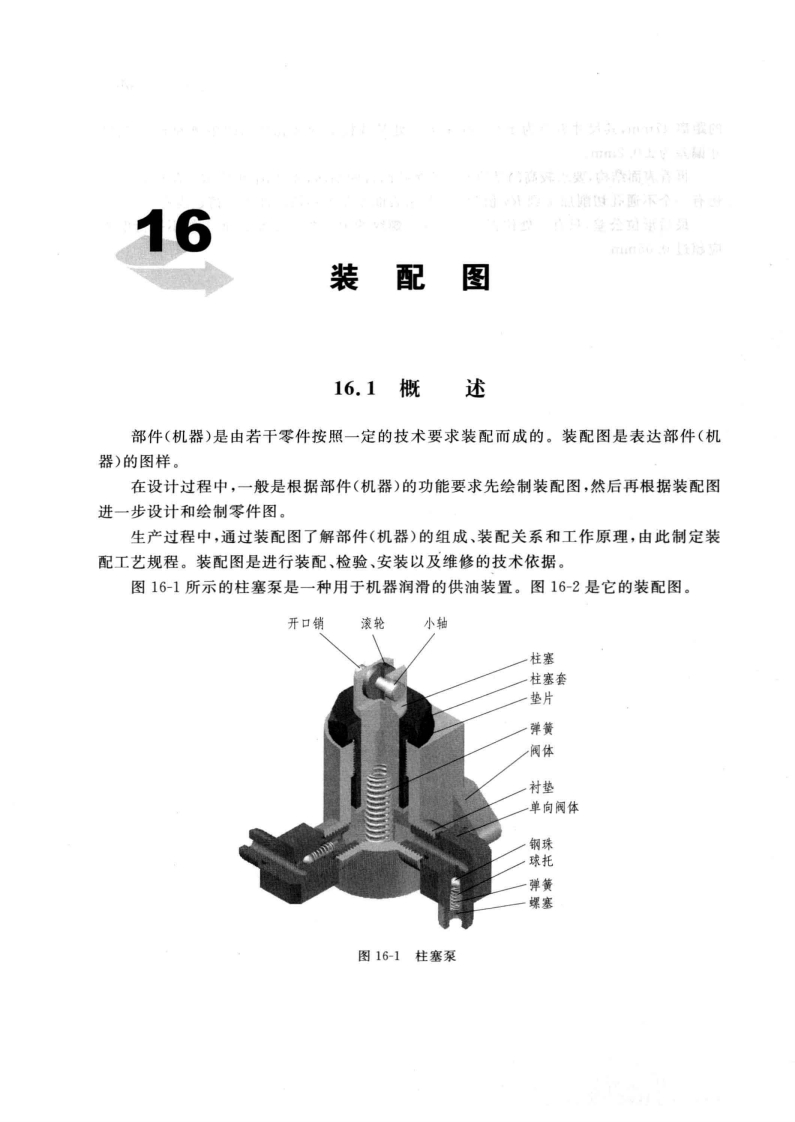

活元兴，而味清用16装i配图16.1概述部件（机器）是由若干零件按照一定的技术要求装配而成的。装配图是表达部件（机器)的图样。在设计过程中，一般是根据部件（机器）的功能要求先绘制装配图，然后再根据装配图进一步设计和绘制零件图。生产过程中，通过装配图了解部件（机器）的组成、装配关系和工作原理，由此制定装配工艺规程。装配图是进行装配、检验、安装以及维修的技术依据。图16-1所示的柱塞泵是一种用于机器润滑的供油装置。图16-2是它的装配图。开口销滚轮小轴柱塞柱塞套垫片一弹黄阀体衬垫单向阀体钢珠球托弹簧螺塞图16-1柱塞泵
