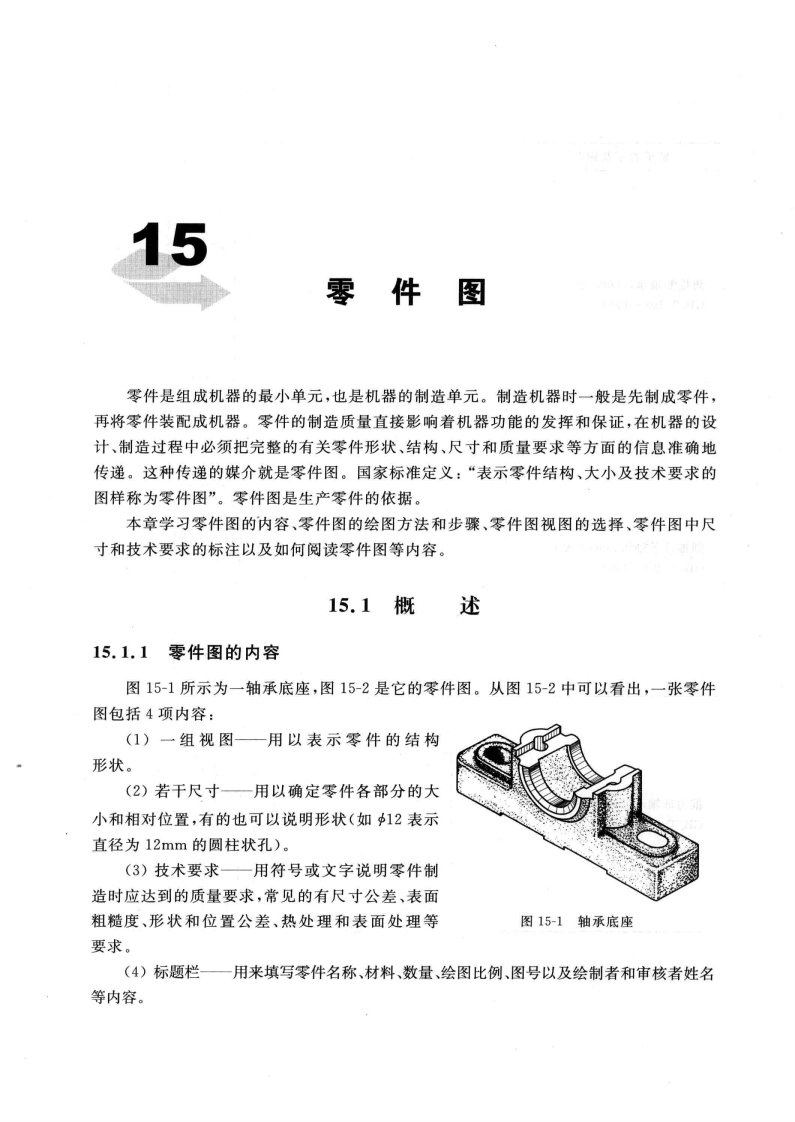

15零件图零件是组成机器的最小单元，也是机器的制造单元。制造机器时一般是先制成零件，再将零件装配成机器。零件的制造质量直接影响着机器功能的发挥和保证，在机器的设计、制造过程中必须把完整的有关零件形状、结构、尺寸和质量要求等方面的信息准确地传递。这种传递的媒介就是零件图。国家标准定义：“表示零件结构、大小及技术要求的图样称为零件图”。零件图是生产零件的依据。本章学习零件图的内容、零件图的绘图方法和步骤、零件图视图的选择、零件图中尺寸和技术要求的标注以及如何阅读零件图等内容。15.1概述15.1.1零件图的内容图15-1所示为一轴承底座，图15-2是它的零件图。从图15-2中可以看出，一张零件图包括4项内容：(1)一组视图一用以表示零件的结构形状。(2)若干尺寸一用以确定零件各部分的大小和相对位置，有的也可以说明形状（如12表示直径为12mm的圆柱状孔)。(3)技术要求一用符号或文字说明零件制造时应达到的质量要求，常见的有尺寸公差、表面粗糙度、形状和位置公差、热处理和表面处理等图15-1轴承底座要求。(4)标题栏一用来填写零件名称、材料、数量、绘图比例、图号以及绘制者和审核者姓名等内容。
