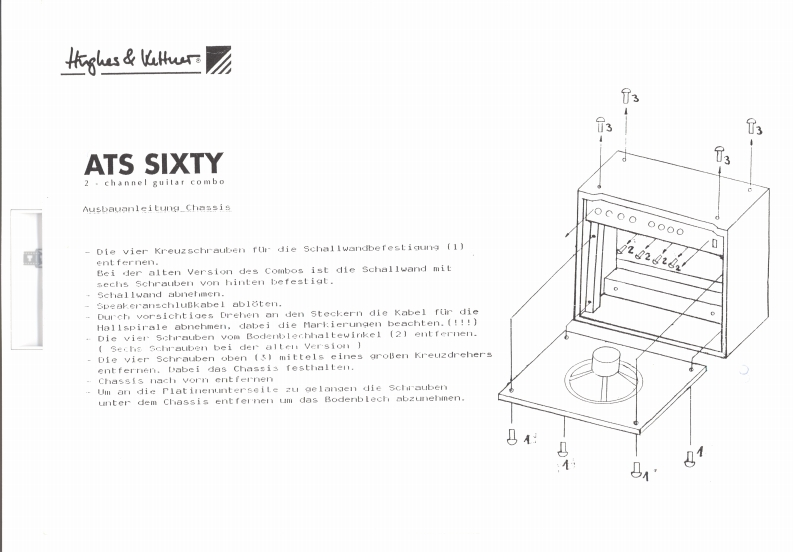

kls&hur么f:3ATS SIXTYT32 channel guilar comboAusbauanleitung_Chassis0C000000Die vier Kreuzschrauben ful die Schallwandbefestigung (1)0ent fernen.Bei der alten Version des Combos ist die Schallwand mitsechs Schrauben von hinten befestiat.Schallwand abnetmen.Speakeranschlubkabel abloten.Durch vorsichtiaes Drehen an den steckern die Kabel ruir dieHallspirale abnehmen.dabei die Mark:ierungen beachten.(!!Die vier Schrauben vom Bodenlechhaltewinkel (2]entfernen.Sechs Schr-auben bei der alten VersionDie vier Schrauben oben (mittels eines grolen Kreuzdrehersentfernen.Dabei das Chassis festhalten.chassis nach vorn entfernenUm an die rlatinenunterseite zu gelangen die Schraubenunter dem chassis ent fernen um das Bodenblech abzunehinen.:131
