第3节第2课时电磁继电器

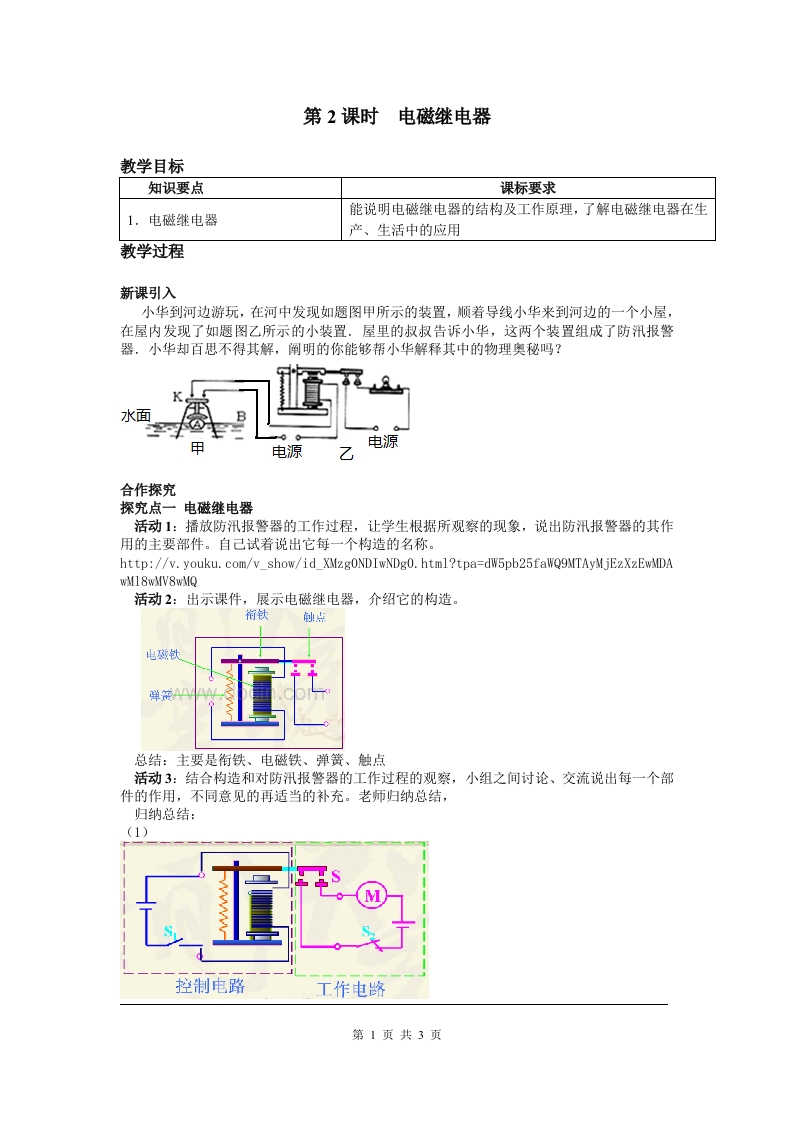

第2课时电磁继电器教学目标知识要点课标要求能说明电磁继电器的结构及工作原理，了解电磁继电器在生1.电磁继电器产、生活中的应用教学过程新课引入小华到河边游玩，在河中发现如题图甲所示的装置，顺着导线小华来到河边的一个小屋，在屋内发现了如题图乙所示的小装置.屋里的叔叔告诉小华，这两个装置组成了防汛报警器.小华却百思不得其解，阐明的你能够帮小华解释其中的物理奥秘吗？水面@电源油源合作探究探究点一电磁继电器活动1：播放防汛报警器的工作过程，让学生根据所观察的现象，说出防汛报警器的其作用的主要部件。自己试着说出它每一个构造的名称。http://v.youku.com/v_show/id_XMzgONDIwNDg0.html?tpa=dW5pb25faWQ9MTAyMjEzXzEwMDAwMl8wMV8wMQ活动2：出示课件，展示电磁继电器，介绍它的构造。衔铁触点电惑铁弹等A总结：主要是衔铁、电磁铁、弹簧、触点活动3：结合构造和对防汛报警器的工作过程的观察，小组之间讨论、交流说出每一个部件的作用，不同意见的再适当的补充。老师归纳总结，归纳总结：(1)控制电路工作电路第1页共3页
