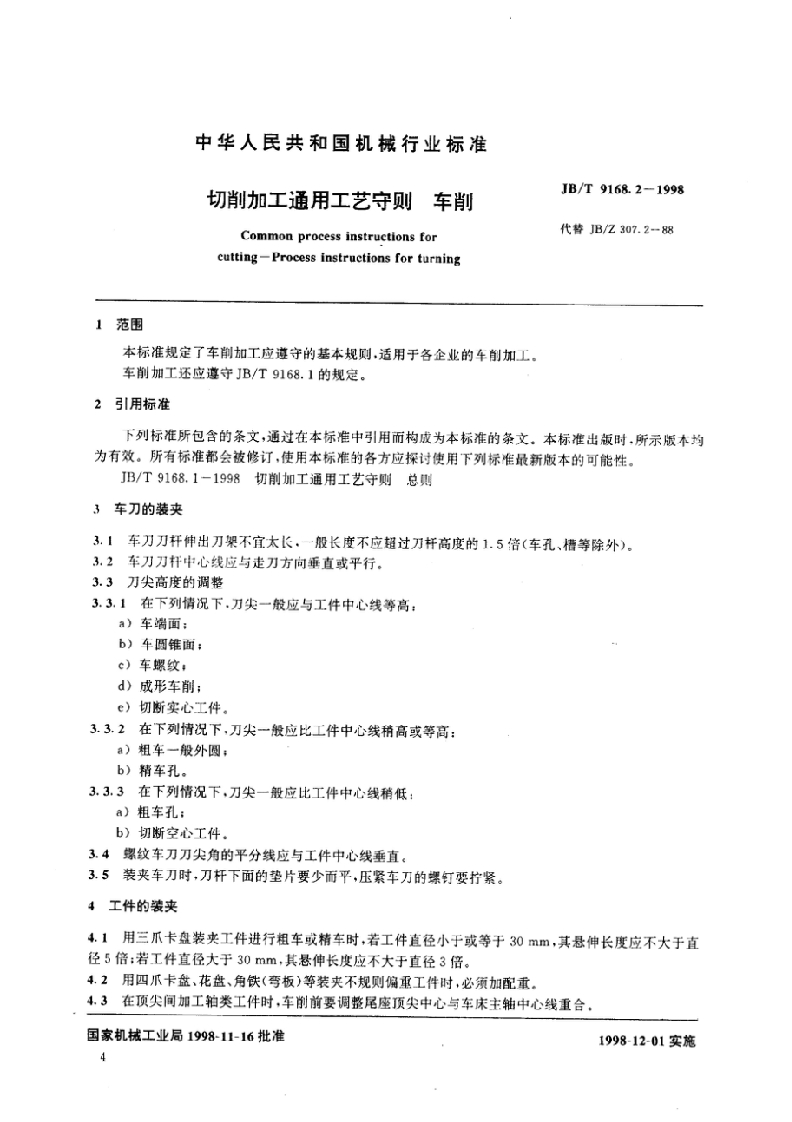

中华人民共和国机械行业标准切哨削加工通用工艺守则车削IB/T9168.2-1998Common process instructions for代替JB/Z307.2-88cutting-Process instructions for turning1范围本标准规定了车削加工应遵守的基本规侧，适用于各企业的车削加工。车削加工还应遵守JB/T9168.1的规定。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T9168.1-1998切削加工通用工艺守则总则3车刀的装夹3.1车刀刀杆伸出刀架不宜太长、一般长度不应超过刀杆高度的1.5倍（车孔、槽等除外）3,2车刀刀杆中心线应与走刀方向垂直或平行3.3刀尖高度的调整3.3,1在下列情况下.刀尖一般应与工件中心线等高：a)车端面：b)车圆锥面：c)车螺纹，d)成形车削：e)切断实心工件。3.3.2在下列情况下，刀尖一般应比工件中心线稍高或等高：a)粗车一般外圆；b)精车孔。3.3.3在下列情况下，刀尖一般应比工件中心线稍低：a)粗车孔：b)切断空心工件3.4螺纹车刀刀尖角的平分线应与工件中心线垂直：3.5装夹车刀时，刀杆下面的垫片要少而平，压紧车刀的螺钉要拧紧。4工件的装夹4.1用三爪卡盘装夹工件进行粗车或精车时，若工件直径小于或等干30mm,其悬伸长度应不大于直径5倍：若工件直径大于30mm,其悬伸长度应不大于直径3倍。4.2用四爪卡盆，花盘、角铁（弯板）等装夹不规则偏重工件时，必须加配重4.3在顶尖间加工粕类工件时，车削前要调整尾座顶尖中心与车床主轴中心线重合，国家机械工业局199811-16批准1998-12-01实施4
