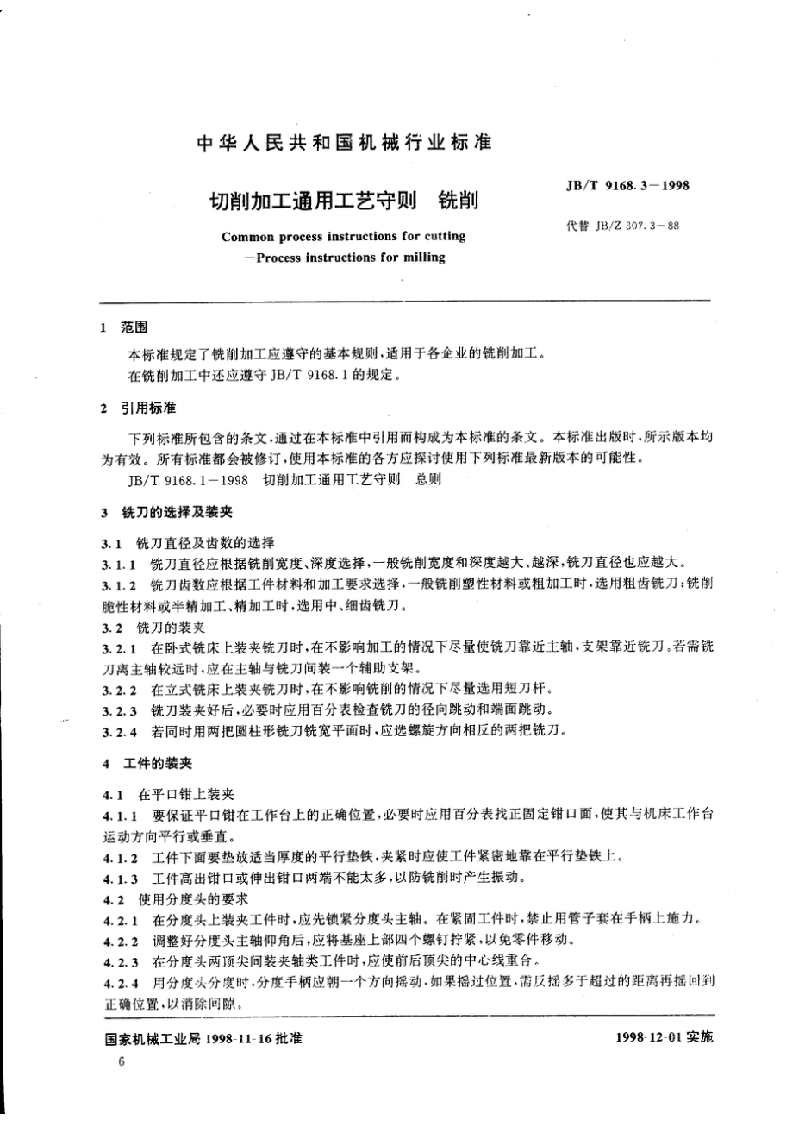

JB09168_03-1998切削加工通用工艺守则铣削

中华人民共和国机械行业标准JB/T9168.3-1998切削加工通用工艺守则铣削代普JB/亿307.3-88Common process instructions for cutting-Process instructions for milling1范围本标准规定了恍削加工应遵守的基本规则，适用于各企业的铣削加工。在铣削加工中还应遵守JB/T9168.1的规定。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时·所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T9168.1一1998切削加工通用T艺守则总则3铣刀的选择及装夹3.1铣刀直径及齿数的选择3.1.1洗刀直径应根据铣削宽度、深度选择，一般铣削宽度和深度越大，越深，铣刀直径也应越大。3.1.2鱿刀齿数应根据工件材料和加工要求选择，一般铣削塑性材料或粗加工时，选用粗齿铣刀：铣削脆性材料或半精加工、精加工时，选用中、细齿铣刀.3.2铣刀的装夹3.2.1在卧式统床上装夹统刀时，在不影响加工的情况下尽量使铣刀靠近主轴，支架霏近铣刀，若需铣刀离主轴较远时，应在主轴与铣刀间装一个辅助支架。3.2.2在立式铣床上装夹酰刀时，在不影响铣削的情况下尽量选用短刀杆。3.2.3铣刀装夹好后，必要时应用百分表检查铣刀的径向跳动和端面跳动。3.2.4若同时用两把圆柱形铣刀铣宽平面时，应选螺旋方向相反的两把铣刀.4工件的装夹4.】在平口钳上装夹4.1.1要保证平口钳在工作台上的正确位置，必要时应用百分表找正固定钳口面，使其与机床工作台运动方向平行或垂直。4.1.2工件下面要垫放适当厚度的平行垫铁，夹紧时应使工件紧密地靠在平行垫铁上，4.1.3工件高出钳口或伸出钳口两瑞不能太多，以防铣削时产生振动。4.2使用分度头的要求4.2.1在分度头上装夹工件时，应先锁紧分度头主轴。在紧固工件时，禁止用管子套在手柄上施力4.2.2调整好分度头主轴仰角后，应将基座上部四个骡钉拧紧，以免零件移动。4.2.3在分度头两顶尖间装夹轴类工件时，应使前后顶尖的中心线重合。4.2.4月分度头分度时，分度手柄应朝一个方向摇动.如果摇过位置，需反摇多于超过的距离再摇到正确位置，以消除回欧。国家机械工业局1998-11-16批准199812-01实
