JBT82.2-94凹凸面对焊钢制管法兰

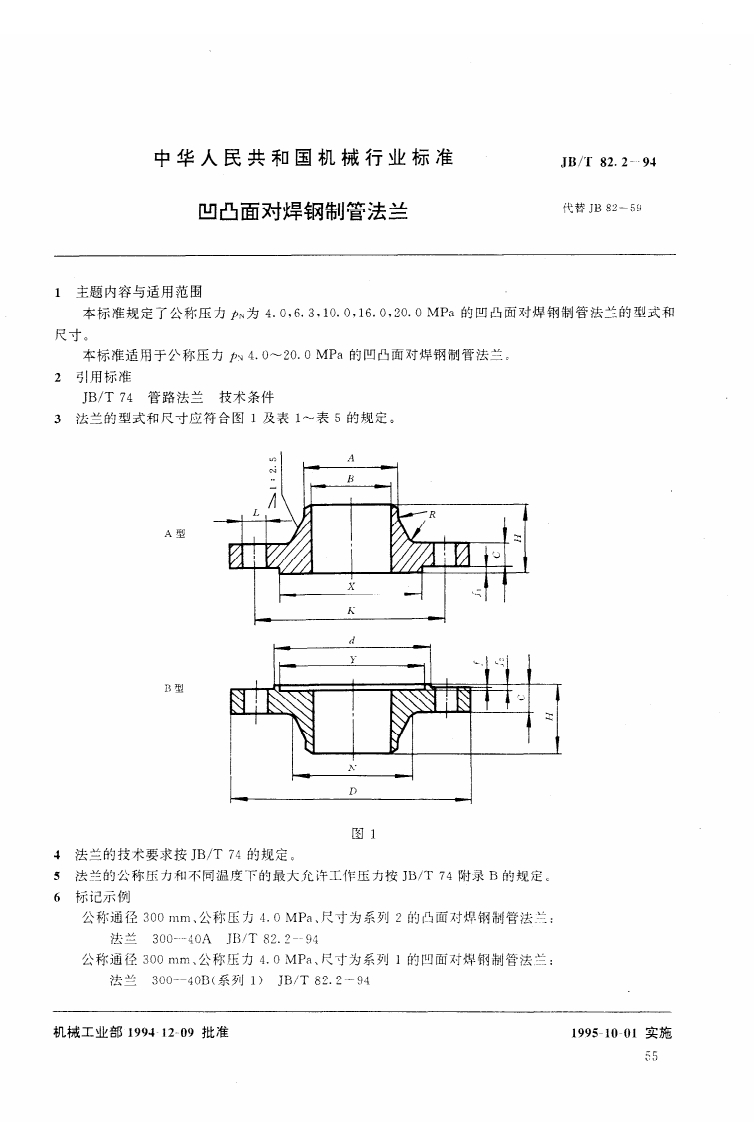

中华人民共和国机械行业标准JB/T82.2-…94凹凸面对焊钢制管法兰代替JB82-591主题内容与适用范围本标准规定了公称压力为4.0,6,3,10.0,16.0,20.0MPa的凹凸面对焊钢制管法兰的型式和尺寸。本标准适用于父称压力4.0~20.0MPa的凹凸面对焊钢制管法兰。2引用标准JB/T74管路法兰技术条件3法兰的型式和尺寸应符合图1及表1一表5的规定。A型B型D图14法兰的技术要求按JB/T74的规定。3法兰的公称压力和不同温度下的最大允许工作压力按JB/T74附录B的规定：6标记示例公称通径300mm,公称压力4.0MPa、尺寸为系列2的凸面对焊钢制管法兰：法兰300-40AJB/T82.2-94公称通径300mm、公称压力4.0MPa、尺寸为系列】的凹面对煤钢制管法兰：法兰300-40B(系列1)JB/T82.2-94机械工业部199412-09批准1995-10-01实施55
