JBT90-94管路法兰用缠绕式垫片

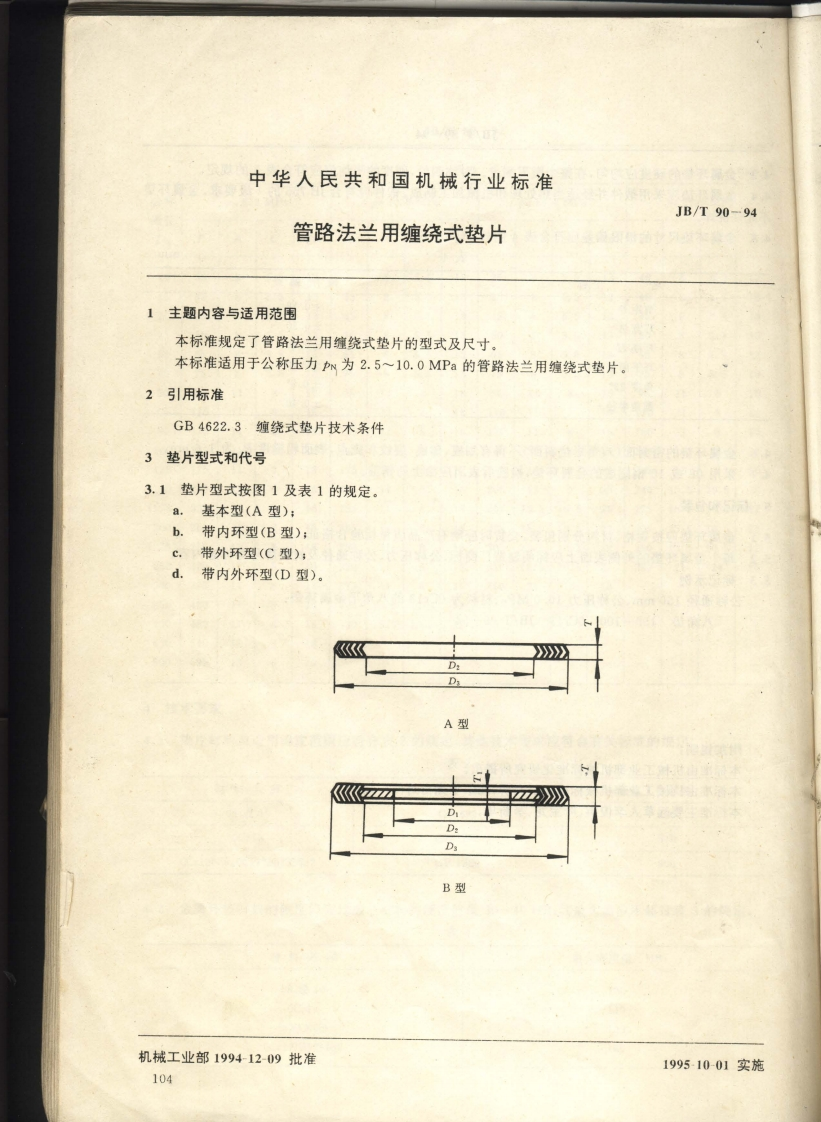

中华人民共和国机械行业标准JB/T90-94管路法兰用缠绕式垫片1主题内容与适用范围本标准规定了管路法兰用缠绕式垫片的型式及尺寸。本标准适用于公称压力pN为2.5~10.0MPa的管路法兰用缠绕式垫片。2引用标准GB4622.3缠绕式垫片技术条件3垫片型式和代号3.1垫片型式按图1及表1的规定。a.基本型(A型)：b.带内环型(B型)：c.带外环型(C型)；d.带内外环型(D型)。DA型《DDsB型机械工业部19941209批准1995-10-01实施104
