JBT1623-92锅炉管孔中心距尺寸偏差

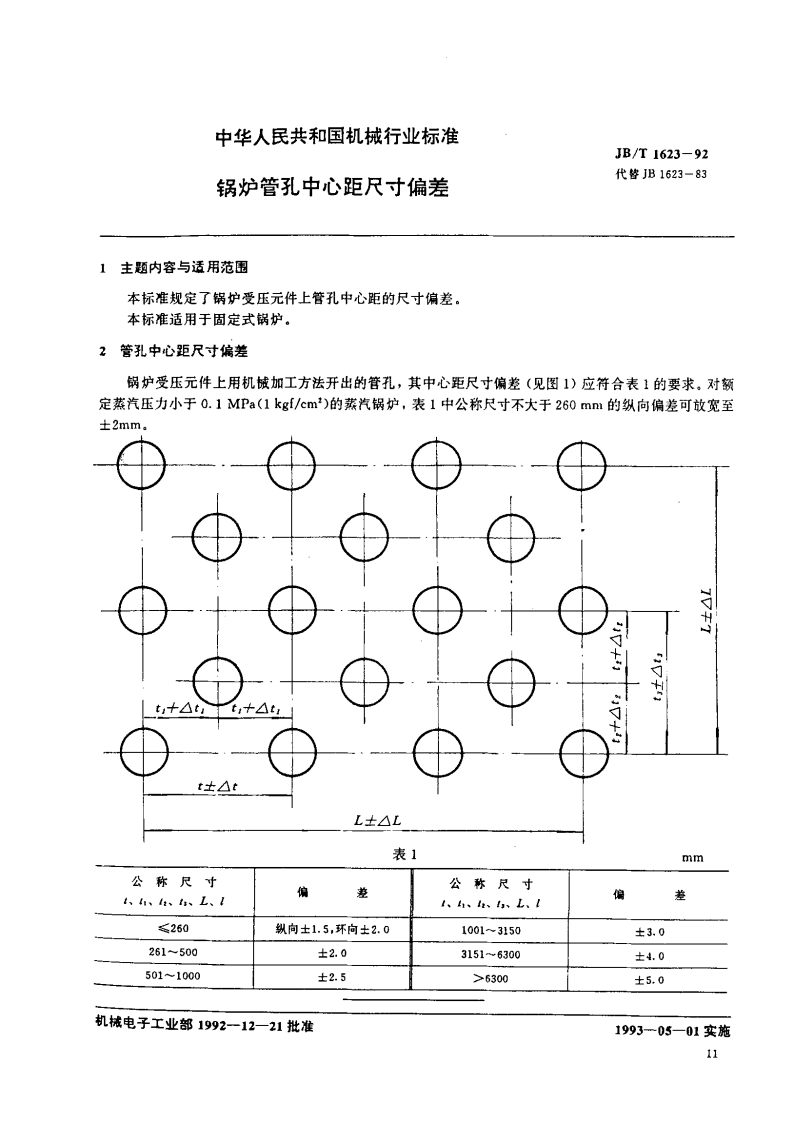

中华人民共和国机械行业标准JB/T1623-92代格JB1623-83锅炉管孔中心距尺寸偏差1主题内容与适用范围本标准规定了锅炉受压元件上管孔中心距的尺寸偏差。本标准适用于固定式锅炉。2管孔中心距尺寸偏差锅炉受压元件上用机械加工方法开出的管孔，其中心距尺寸偏差（见图1）应符合表1的要求。对额定蒸汽压力小于0.1MPa(1kgf/cm)的蒸汽锅炉，表1中公称尺寸不大于260mm的纵向偏差可放宽至士2mm.t十△tt:十△tt±△tL士△L表1mm公称尺寸公称尺寸、、、、L、l偏、红、、L、l偏差≤260纵向士1.5，环向士2.010013150±3,0261-500±2.031516300±4.0501~1000士2.5>6300±5.0机械电子工业部1992一12一21批准1993一05一01实施女
