JBT2190-93锅炉人孔和头孔装置

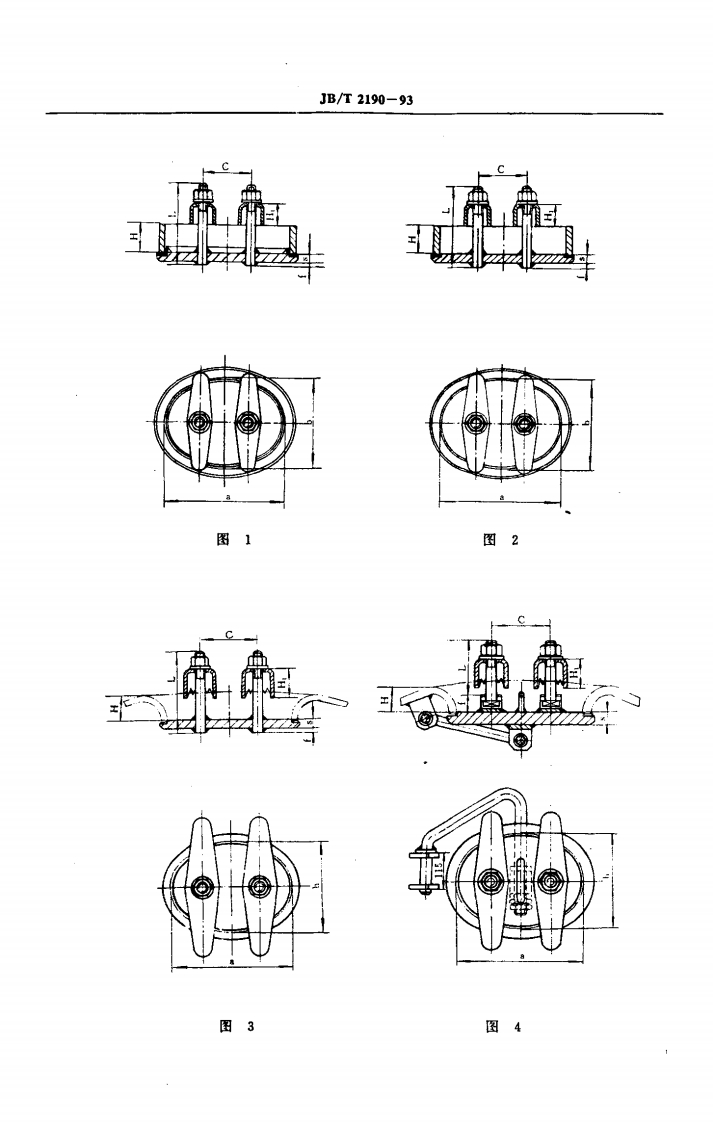

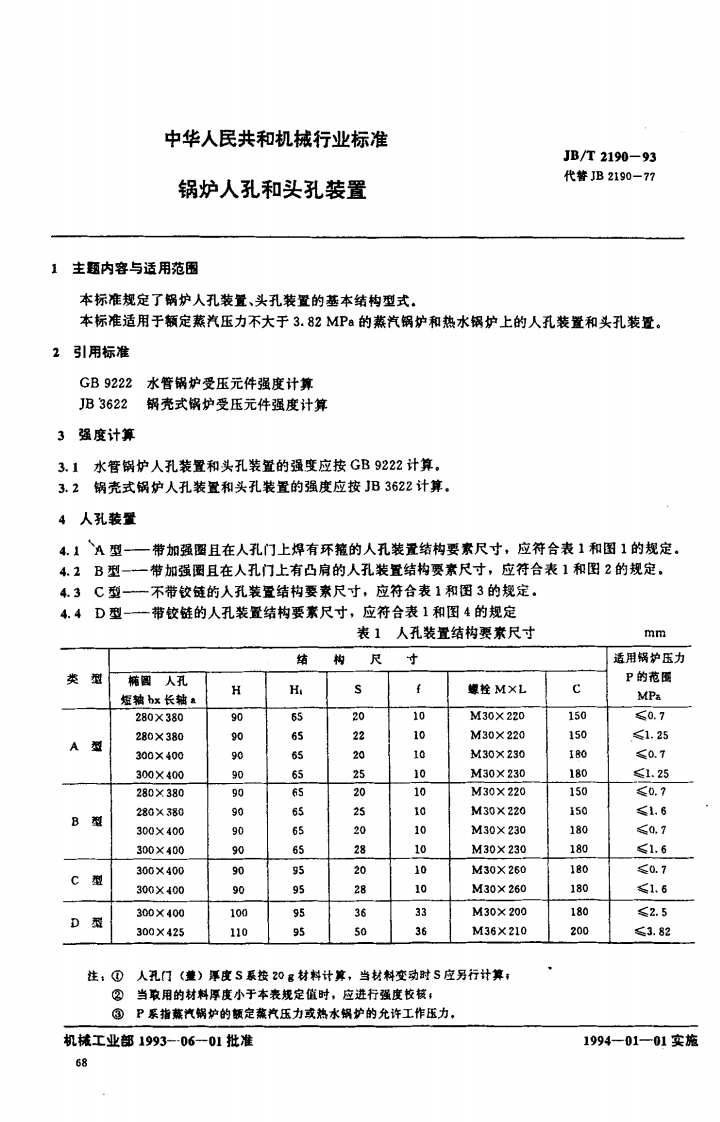

中华人民共和机械行业标准JB/T2190-93代答B2190-77锅炉人孔和头孔装置1主题内容与话用范围本标准规定了锅炉人孔装置、头孔装置的基本结构型式。本标准适用于额定蒸汽压力不大于3.82MPa的燕汽锅炉和热水锅炉上的人孔装置和头孔装置。2引用标准GB9222水管锅护受压元件强度计算JB3622锅壳式锅炉受压元件强度计算3强度计算3.1水管锅炉人孔装置和头孔装置的强度应按GB9222计算。3.2锅壳式锅炉人孔装置和头孔装置的强度应按JB3622计算。4人孔装置4.1A型一带加强避且在人孔门上焊有环箍的人孔装置结构要素尺寸，应符合表1和图1的规定。4.2B型-一带加强图且在人孔门上有凸肩的人孔装置结构要素尺寸，应符合表1和图2的规定。4.3C型一不带较链的人孔装置结构要素尺寸，应符合表1和图3的规定。4.4D型-一带铰链的人孔装置结构要素尺寸，应符合表1和图4的规定表1人孔装置结构要素尺寸mm构尺适用锅炉压力类型椭图人孔P的范丽HH螺控MXL短轴x长轴aCMPa280X38006520公M30X220150≤0.7280×380652210M30X220150≤1.25A型90300×40090652010M30X230180≤07300X40090652510M30X230180≤1.25280X38090652010M30X220150≤0.7280×38090652510M30×220150≤1.6B型300X40090652010M30×230180≤0.7300X40090652810M30×230180≤1.6300X40090952010M30X260180≤0.7300X40090%2810M30X260180≤1.6300X4001003633M30×200180≤2.5D型300×425110955036M36X210200≤3.82注：⑨人孔门（楚）幂度$系按20g材料计算，当材料变动时S应另行计算：②当取用的材料厚度小于本表规定值时，应进行强度校核③P系指蒸汽锅炉的领定燕汽压力或热水锅炉的允许工作压力，机械工业部1993-06一01批准1994-01一01实施
