JBT2637-93锅炉承压球墨铸铁件技术条件

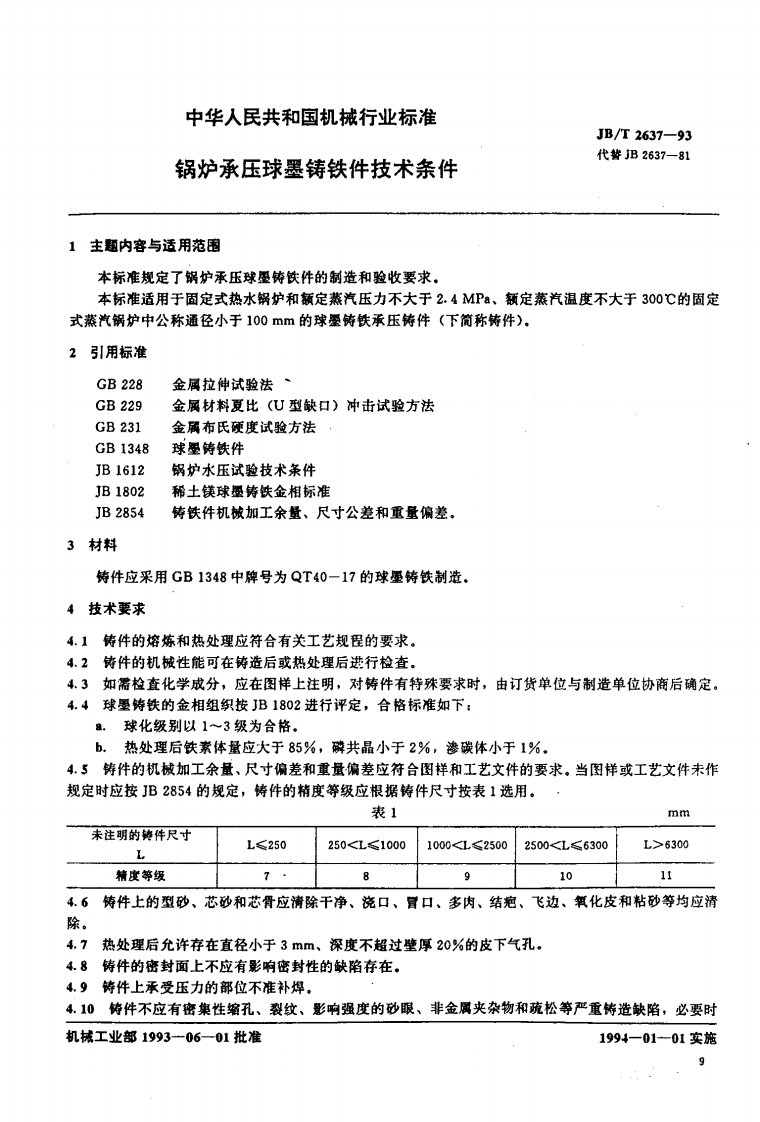

中华人民共和国机械行业标准JB/T2637-93代誓jB2637一81锅炉承压球墨铸铁件技术条件1主题内容与适用范围本标准规定了锅炉承压球墨铸铁件的制造和验收要求。本标准适用于固定式热水锅炉和额定蒸汽压力不大于2.4MPa、额定蒸汽温度不大于300℃的固定式蒸汽锅炉中公称通径小于100mm的球墨铸铁承压铸件（下简称铸件）.2引用标准GB228金属拉伸试验法·GB229金属材料夏比(U型缺口)冲击试验方法GB231金属布氏硬度试验方法GB1348球墨铸铁件JB1612锅炉水压试验技术条件JB1802稀土镁球墨铸铁金相标准JB2854铸铁件机械加工余量、尺寸公差和重量偏差。3材料铸件应采用GB1348中牌号为QT40一17的球墨铸铁制造.4技术要求4.1俦件的熔炼和热处理应符合有关工艺规程的要求。4.2铸件的机械性能可在铸造后或热处理后进行检查，4.3如需检查化学成分，应在图样上注明，对铸件有特殊要求时，由订货单位与制造单位协商后确定。4.4球墨，铁的金相组织按JB1802进行评定，合格标准如下：a.球化级别以1~3级为合格。b.热处理后铁素体量应大于85%，磷共晶小于2%，渗碳体小于1%。4.5铸件的机械加工余量、尺寸偏差和重量偏差应符合图样和工艺文件的要求。当图样或工艺文件未作规定时应按JB2854的规定，铸件的精度等级应根据铸件尺寸按表1选用。表1mm未注明的铸件尺寸L≤2502506300L精度等级10114.6铸件上的型砂、芯砂和芯骨应清除干净、浇口、官口、多内、结疤、飞边、氧化皮和粘砂等均应清除。4.7热处理后允许存在直径小于3mm、深度不超过壁厚20%的皮下气孔，4.8铸件的密封面上不应有影响密封性的缺陷存在。4.9等件上承受压力的部位不准补焊。4.10馋件不应有密集性缩孔、裂纹、影响强度的砂眼、非金属夹杂物和疏松等严重铸造缺陷，必要时机械工业部1993一06一01批准1994一01—01实施
