JBT2636-94锅炉受压元件焊接接头金相和断口检验方法

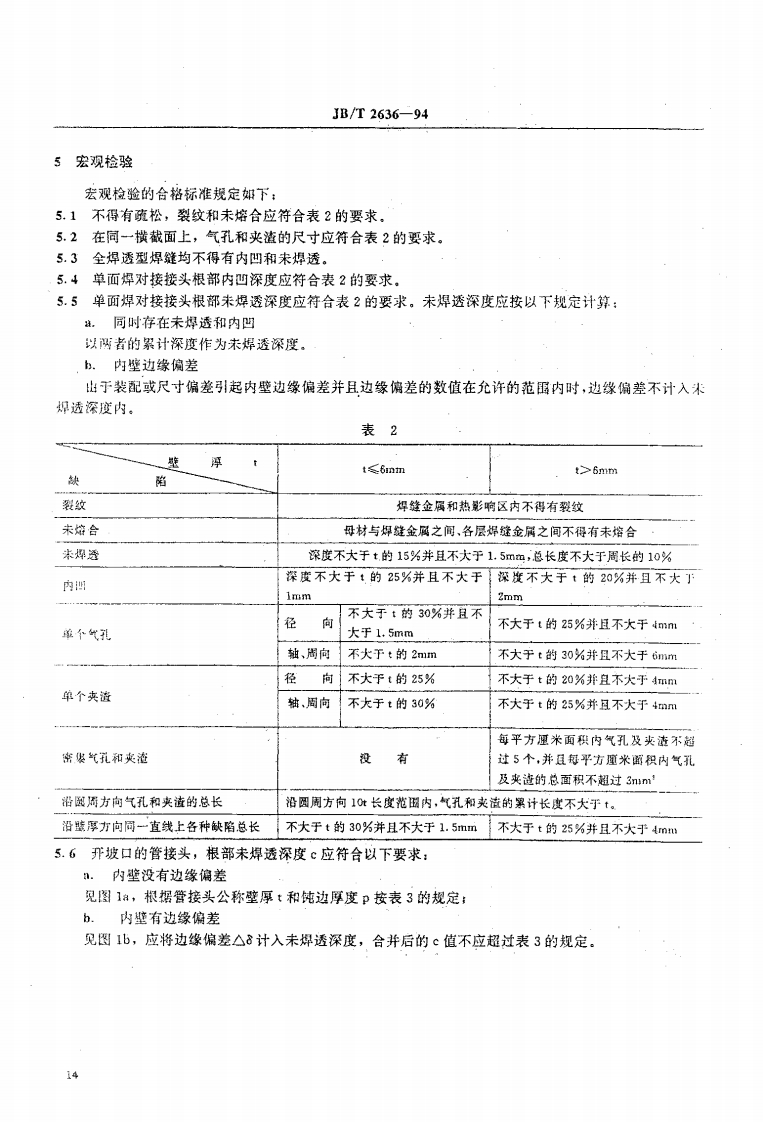

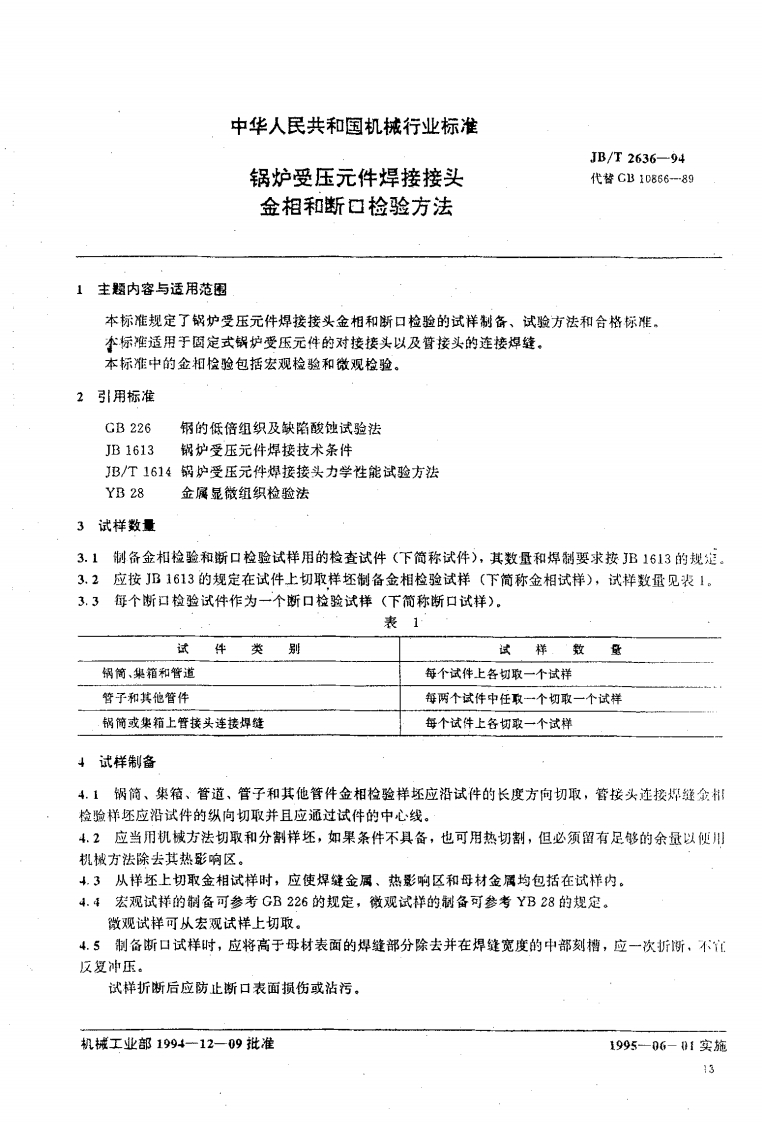

中华人民共和国机械行业标准JB/T2636-94锅炉受压元件焊接接头代替CB10866-89金相和断口检验方法1主题内容与适用范围本标准规定了锅炉受压元件焊接接头金相和断口检验的试样制备、试验方法和合格标准。本标准适用于固定式锅炉受压元件的对接接头以及管接头的连接焊缝。本标准中的金相检险包括宏观检验和微观检验。2引用标准GB226钢的低倍组织及缺路酸蚀试验法JB1613锅炉受压元件焊接技术条件JB/T1614锅炉受压元件焊接接头力学性能试验方法YB 28金属显微组织检验法3试样数量3.1制备金相检验和断口检验试样用的检查试件（下简称试件），其数量和焊制要求按B1613的规定。3.2应按JB1613的规定在试件上切取样坯制备金相检验试样（下简称金相试样），试样数量见裴1。3.3每个断口检验试件作为一个断口检验试样（下简称断口试样）。表1试牛类别试样.数量锅筒，集箱和管道每个试件上各切取一个试样管子和其他管件每两个试件中任取一个切取一个试样锅简或集箱上管接头连接焊缝每个试件上各切取一个试样↓试样制备4.1锅筒、集箱、管道、管子和其他管件金相检验样坯应沿试件的长度方向切取，管接头连接焊鐘金相检验样还应沿试件的纵向切取并且应通过试件的中心线。4.2应当用机械方法切取和分割样坯，如果条件不具备，也可用热切割，但必须留有足够的余量以便用机械方法除去其热影响区。+.3从样坯上切取金相试样时，应使焊缝金属、热影响区和母材金属均包括在试样内。4.4宏观试样的制备可参考GB226的规定，微观试样的制备可参考YB28的规定。微观试样可从宏现试样上切取。4.5制备断口试样时，应将高于母材表面的焊缝部分除去并在焊缝宽度的中部刻槽，应一次拆断，不江反复冲压。试样折断后应防止断口表面损伤或沾污。机械工业部1994一12-09批准1995-06-01实饰13
