第九届华东区大学生CAD应用技能比赛三维数字建模（土木建筑类）真题

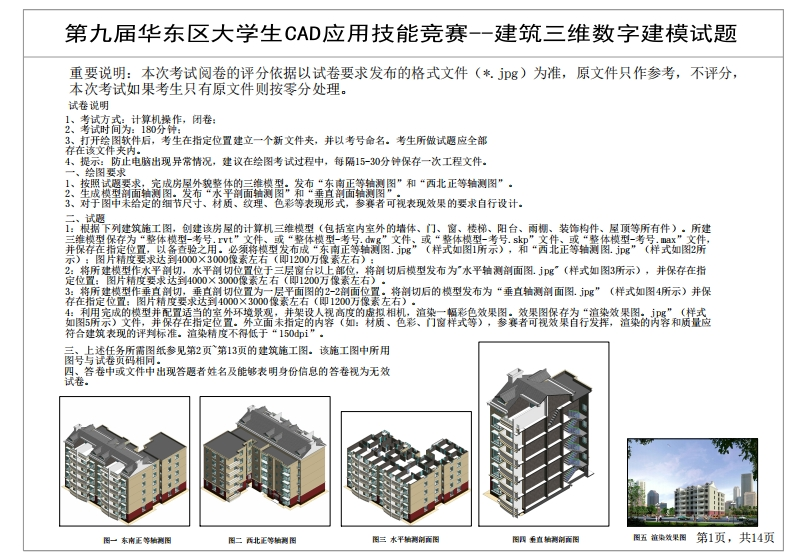

第九届华东区大学生CD应用技能竞赛--建筑三维数字建模试题重要说明：本次考试阅卷的评分依据以试卷要求发布的格式文件(*.g)为准，原文件只作参考，不评分，本次考试如果考生只有原文件则按零分处理。试卷说明1、考试方式：计算机操作，闭卷：2、考试时间为：180分钟：3打开绘图软件后，考生在指定位置建立一个新文件夹，并以考号命名。考生所做试题应全部存在该文件夹内。4、提示：防止电脑出现异常情况，建议在绘图考试过程中，每隔15-30分钟保存一次工程文件。绘图要求12、贵爽瓷防爱羚袋繁华鹤势贵：茶布查南~和西北正等结图”：3、对于图中末给定的细节尺寸、材质、纹理、色彩等表现形式，参赛者可视表现效果的要求自行设计。二、试题1:根据下列建筑施工图，创建该房屋的计算机三维模型（包括室内室外的墙体、门、窗、楼梯、阳台、雨棚、装饰构件、屋顶等所有件）。所建三维模型保存为“整体模型-考号Vt”文件、或“整体模型-考号，wg”文件、或“整体模型-考号.skp”文件、或“整体模型-考号.max”文件，并保存在指定位置，以备查验之用。必须将模型发布成“东南正等轴测图.Pg”(样式如所示)，和“西北正等轴满图.”（样式如图2所示)：图片精度要求达到4000×3000像素左右（即1200万像素左右）：2:将所建模型作水平剖切，水平剖切位置位于三层窗台以上部位，将切后模型发布为”水平轴测面图.g”(样式如图3所示)，并保存在指定位置：离片精度要求达到4000×3000像素左右（即1200方像素左右）”3:将所建模型作垂直剖切，垂直剖切位置为一层平面图的2-2剖面位置。将剖切后的模型发布为“垂直轴测剖面图.g”(样式如图4所示)并保存在指定位置：图片精度要求达到4000×3000像素左右（即1200万像素左右）·4:利用完成的模型并配置适当的室外环境景观，并架设人视高度的虚拟相机，渲染一幅彩色效果图。效果图保存为“谊染效果图。，g”(样式如图5所示)文件，并保存在指定位置。外立面未指定的内容（如：材质、色彩、门窗样式等），参赛者可视效果自行发挥，渲染的内容和质量应符合建筑表现的评判标准。渲染精度不得低于“150d中i”。三、上述任务所需图纸参见第2页第13页的建筑施工图。该施工图中所用图号与试卷页码相同·四、答卷中或文件中出现答题者姓名及能够表明身份信息的答卷视为无效试卷。图一末南正等抽测图图二西北正等轴判图图三水平轴判制面图图国垂直轴判制面图图五拉染效果图第1页，共14页
