第九届华东区大学生CAD应用技能比赛三维数字建模（机械类）真题

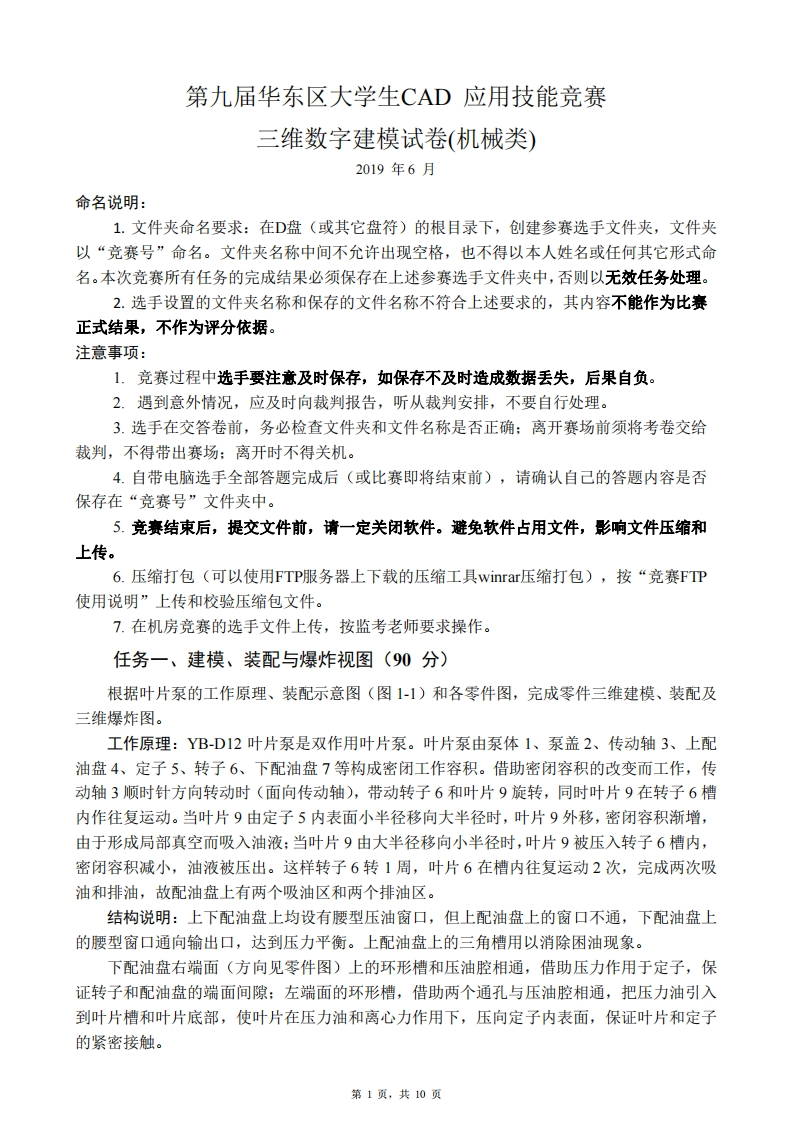

第九届华东区大学生CAD应用技能竞赛三维数字建模试卷（机械类）2019年6月命名说明：1.文件夹命名要求：在D盘（或其它盘符）的根目录下，创建参赛选手文件夹，文件夹以“竞赛号”命名。文件夹名称中间不允许出现空格，也不得以本人姓名或任何其它形式命名。本次竞赛所有任务的完成结果必须保存在上述参赛选手文件夹中，否则以无效任务处理。2.选手设置的文件夹名称和保存的文件名称不符合上述要求的，其内容不能作为比赛正式结果，不作为评分依据。注意事项：1.竞赛过程中选手要注意及时保存，如保存不及时造成数据丢失，后果自负。2.遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。3.选手在交答卷前，务必检查文件夹和文件名称是否正确：离开赛场前须将考卷交给裁判，不得带出赛场：离开时不得关机。4.自带电脑选手全部答题完成后（或比赛即将结束前），请确认自己的答题内容是否保存在“竞赛号”文件夹中。5.竞赛结束后，提交文件前，请一定关闭软件。避免软件占用文件，影响文件压缩和上传。6.压缩打包（可以使用FTP服务器上下载的压缩工具winrar/压缩打包），按“竞赛FTP使用说明”上传和校验压缩包文件。7.在机房竞赛的选手文件上传，按监考老师要求操作。任务一、建模、装配与爆炸视图(90分)根据叶片泵的工作原理、装配示意图（图1-1）和各零件图，完成零件三维建模、装配及三维爆炸图。工作原理：YB-D12叶片泵是双作用叶片泵。叶片泵由泵体1、泵盖2、传动轴3、上配油盘4、定子5、转子6、下配油盘7等构成密闭工作容积。借助密闭容积的改变而工作，传动轴3顺时针方向转动时（面向传动轴），带动转子6和叶片9旋转，同时叶片9在转子6槽内作往复运动。当叶片9由定子5内表面小半径移向大半径时，叶片9外移，密闭容积渐增，由于形成局部真空而吸入油液：当叶片9由大半径移向小半径时，叶片9被压入转子6槽内，密闭容积减小，油液被压出。这样转子6转1周，叶片6在槽内往复运动2次，完成两次吸油和排油，故配油盘上有两个吸油区和两个排油区。结构说明：上下配油盘上均设有腰型压油窗口，但上配油盘上的窗口不通，下配油盘上的腰型窗口通向输出口，达到压力平衡。上配油盘上的三角槽用以消除困油现象。下配油盘右端面（方向见零件图）上的环形槽和压油腔相通，借助压力作用于定子，保证转子和配油盘的端面间隙：左端面的环形槽，借助两个通孔与压油腔相通，把压力油引入到叶片槽和叶片底部，使叶片在压力油和离心力作用下，压向定子内表面，保证叶片和定子的紧密接触。第1页，共10页
