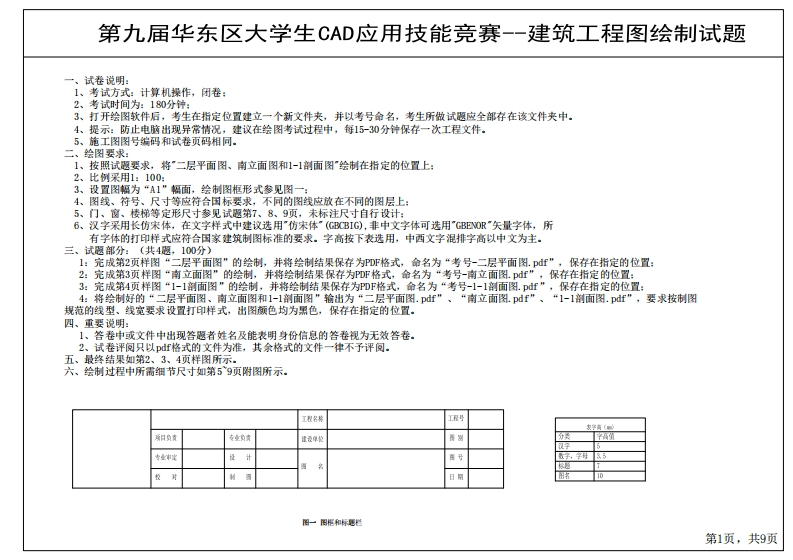

第九届华东区大学生CAD应用技能比赛工程图绘制（土木建筑类）真题

第九届华东区大学生CD应用技能竞赛--建筑工程图绘制试题一、试卷说明：1、考试方式：计算机操作，闭卷：2、考试时间为：180分钟：3、打开绘图软件后，考生在指定位置建立一个新文件夹，并以考号命名，考生所做试题应全部存在该文件夹中。4、提示：防止电脑出现异常情况，建议在绘图考试过程中，每15-30分钟保存一次工程文件。5、施工图图号编码和试卷页码相同。二、绘图要求：1、按照试题要求，将”二层平面图、南立面图和1-1削面图“绘制在指定的位置上：2、比例采用1：100：3、设置图幅为“A1”幅面，绘制图框形式参见图一：4、图线、符号、尺寸等应符合国标要求，不同的图线应放在不同的图层上：5、门、窗、楼梯等定形尺寸参见试题第7、8、9页，未标注尺寸自行设计：6、汉字采用长仿宋体，在文字样式中建议选用"仿宋体"(GBCBIG),非中文字体可选用"GBENOR"矢量字体，所有字体的打印样式应符合国家建筑制图标准的要求。字高按下表选用，中西文字混排字高以中文为主。三、试题部分：（共4题，100分）1:完成第2页样图“二层平面图”的绘制，并将绘制结果保存为PDF格式，命名为“考号-二层平面图.pF”,保存在指定的位置：2:完成第3页样图“南立面图”的绘制，并将绘制结果保存为PF格式，命名为“考号-南立面图.pf”,保存在指定的位置：3:完成第4页样图“1-1割面图”的绘制，并将绘制结果保存为PDF格式，命名为“考号-1-1剖面图.pf”,保存在指定的位置：4:将绘制好的“二层平面图、南立面图和1-1制面图”输出为“二层平面图.pf”、“南立面图.pf”、“1-1制面图.pdf”,要求按制图规范的线型、线宽要求设置打印样式，出图颜色均为黑色，保存在指定的位置。四、重要说明：1、答卷中或文件中出现答题者姓名及能表明身份信息的答程视为无效答卷。2、试卷评阅只以f格式的文件为准，其余格式的文件一律不予评阅。五、最终结果如第2、3、4页样图所示。六、绘制过程中所需细节尺寸如第59页附图所示。工粗名稀工程号表字满（项日身责专业负贵建爱单数香划值5专审宝设计强号日府图一图框和标题栏第1页，共9页
