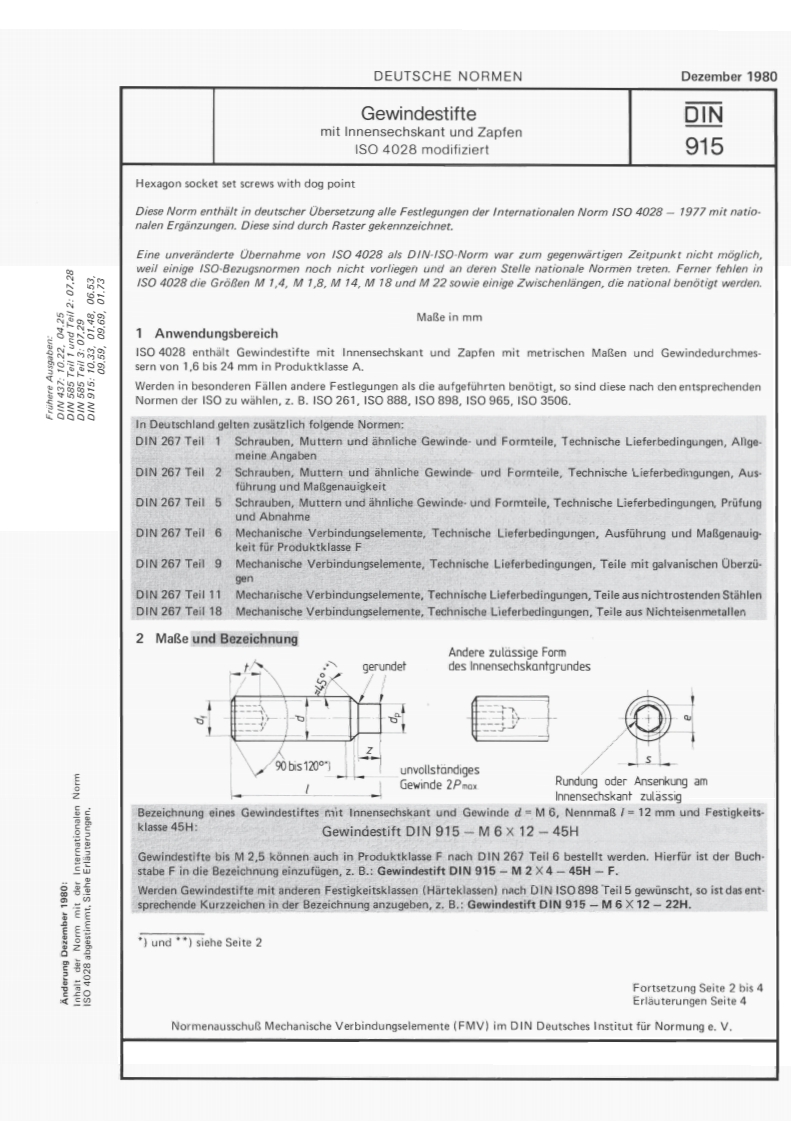

DEUTSCHE NORMENDezember 1980GewindestifteDINmit Innensechskant und ZapfenISO 4028 modifiziert915Hexagon socket set screws with dog pointDiese Norm enthalt in deutscher Ubersetzung alle Festlegungen der Internationalen Norm ISO 4028-1977 mit natio.nalen Erganzungen.Diese sind durch Raster gekennzeichnet.Eine unveranderte Obernahme von ISO 4028 als DIN-ISO-Norm war zum gegenwartigen Zeitpunkt nicht moglich,weil einige ISO-Bezugsnormen noch nicht vorliegen und an deren Stelle nationale Normen treten.Ferner fehlen in8270:1弱ISO 4028 die GroBen M 1,4.M 1.8.M 14,M 18 und M 22 sowie einige Zwischenlangen,die national benotigt werden.MaBe in mm1 AnwendungsbereichISO 4028 enthalt Gewindestifte mit Innensechskant und Zapfen mit metrischen MaBen und Gewindedurchmes-3sern von 1,6 bis 24 mm in Produktklasse A.Werden in besonderen Fallen andere Festlegungen als die aufgefuhrten benotigt,so sind diese nach den entsprechendenNormen der ISO zu wahlen,z.B.ISO 261,ISO 888,ISO 898,ISO 965.ISO 3506.In Deutschland gelten zusatzlich folgende Normen:DIN 267 Teil 1Schrauben,Muttern und ahnliche Gewinde-und Formteile,Technische Lieferbedingungen,Allgemeine AngabenDIN 267 Teil 2 Schrauben.Muttern und ahnliche Gewinde und Formteile.Technische Lieferbedingungen,Ausfuhrung und MaBgenauigkeitDIN 267 Teil 5 Schrauben,Muttern und ahnliche Gewinde-und Formteile,Technische Lieferbedingungen,Prufungund AbnahmeDIN 267 Teil 6 Mechanische Verbindungselemente,Technische Lieferbedingungen,Ausfuhrung und MaBgenauigkeit fur Produktklasse FDIN 267 Teil 9 Mechanische Verbindungselemente,Technische Lieferbedingungen,Teile mit galvanischen OberzugenDIN 267 Teil 11 Mechanische Verbindungselemente,Technische Lieferbedingungen.Teile aus nichtrostenden StahlenDIN 267 Teil 18Mechanische Verbindungselemente,Technische Lieferbedingungen,Teile aus Nichteisenmetallen2 MaBe und BezeichnungAndere zulassige Formgerundetdes Innensechskantgrundes90bis1200-unvollstandigesGewinde 2PnoxRundung oder Ansenkung amInnensechskant zulassigBezeichnung eines Gewindestiftes mit Innensechskant und Gewinde d=M6,NennmaB/=12 mm und Festigkeits-klasse 45H:Gewindestift DIN 915-M6 x 12-45HGewindestifte bis M 2.5 konnen auch in Produktklasse F nach DIN 267 Teil 6 bestellt werden.Hierfur ist der Buch-stabe F in die Bezeichnung einzufugen,z.B.:Gewindestift DIN 915-M 2 X 4-45H-F.Werden Gewindestifte mit anderen Festigkeitsklassen (Harteklassen)nach DIN ISO898 Teil5 gewunscht,so ist das ent-sprechende Kurzzeichen in der Bezeichnung anzugeben,z.B.:Gewindestift DIN 915-M 6X 12-22H.und **siehe Seite 2Fortsetzung Seite 2 bis 4Erlauterungen Seite 4NormenausschuB Mechanische Verbindungselemente(FMV)im DIN Deutsches Institut fur Normung e.V.
