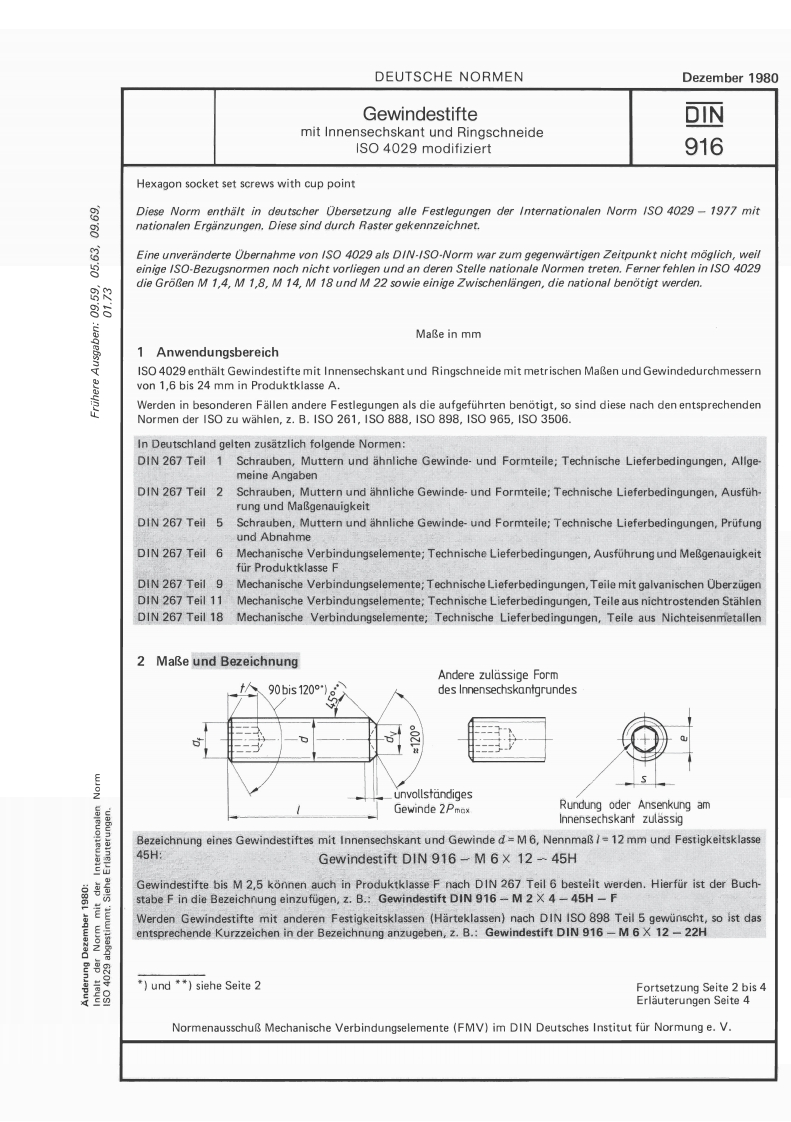

DEUTSCHE NORMENDezember 1980Gewindestifte西mit Innensechskant und RingschneideISO 4029 modifiziert916Hexagon socket set screws with cup point69.60Diese Norm enthalt in deutscher Obersetzung alle Festlegungen der Internationalen Norm IS0 4029-1977 mitnationalen Erganzungen.Diese sind durch Raster gekennzeichnet.Eine unveranderte Ubernahme von ISO 4029 als DIN-ISO-Norm war zum gegenwartigen Zeitpunkt nicht moglich,weil3einige ISO-Bezugsnormen noch nicht vorliegen und an deren Stelle nationale Normen treten.Ferner fehlen in ISO 4029die GroRen M 1.4.M 1.8.M 14.M 18 und M 22 sowie einige Zwischenlangen,die national bendtigt werden.8的86MaBe in mm1 AnwendungsbereichISO 4029 enthalt Gewindestifte mit Innensechskant und Ringschneide mit metrischen MaBen und Gewindedurchmessernvon 1,6 bis 24 mm in Produktklasse A.Werden in besonderen Fallen andere Festlegungen als die aufgefuhrten benotigt,so sind diese nach den entsprechendenNormen der ISO zu wahlen,z.B.ISO 261,ISO 888,ISO 898,ISO 965,ISO 3506.In Deutschland gelten zusatzlich folgende Normen:DIN 267 Teil 1 Schrauben,Muttern und ahnliche Gewinde-und Formteile;Technische Lieferbedingungen,Allge-meine AngabenDIN 267 Teil 2 Schrauben,Muttern und ahnliche Gewinde-und Formteile:Technische Lieferbedingungen,Ausfuhrung und MaBgenauigkeitDIN 267 Teil 5 Schrauben,Muttern und ahnliche Gewinde-und Formteile;Technische Lieferbedingungen,Prufungund AbnahmeDIN 267 Teil 6 Mechanische Verbindungselemente;Technische Lieferbedingungen,Ausfuhrung und MeBgenauigkeitfur Produktklasse FDIN 267 Teil 9 Mechanische Verbindungselemente;Technische Lieferbedingungen,Teile mit galvanischen OberzugenDIN 267 Teil 11 Mechanische Verbindungselemente:Technische Lieferbedingungen,Teile aus nichtrostenden StahlenDIN 267 Teil 18 Mechanische Verbindungselemente;Technische Lieferbedingungen,Teile aus Nichteisenmetallen2 MaBe und BezeichnungAndere zuldssige Form90bis120des InnensechskantgrundesunvollstandigesGewinde 2PmaxRundung oder Ansenkung amInnensechskant zulassigBezeichnung eines Gewindestiftes mit Innensechskant und Gewinde d=M6,NennmaB/=12 mm und Festigkeitsklasse45H:Gewindestift DIN 916-M 6X 12-45HGewindestifte bis M 2,5 konnen auch in Produktklasse F nach DIN 267 Teil 6 besteilt werden.Hierfur ist der Buch-180stabe F in die Bezeichnung einzufugen,z.B.:Gewindestift DIN 916-M 2 X 4-45H-FWerden Gewindestifte mit anderen Festigkeitsklassen (Harteklassen)nach DIN ISO 898 Teil 5 gewunscht,so ist dasentsprechende Kurzzeichen in der Bezeichnung anzugeben,z.B.:Gewindestift DIN 916-M 6 X 12-22H*und **siehe Seite 2Fortsetzung Seite 2 bis 4Erlauterungen Seite 4NormenausschuB Mechanische Verbindungselemente(FMV)im DIN Deutsches Institut fur Normung e.V.
