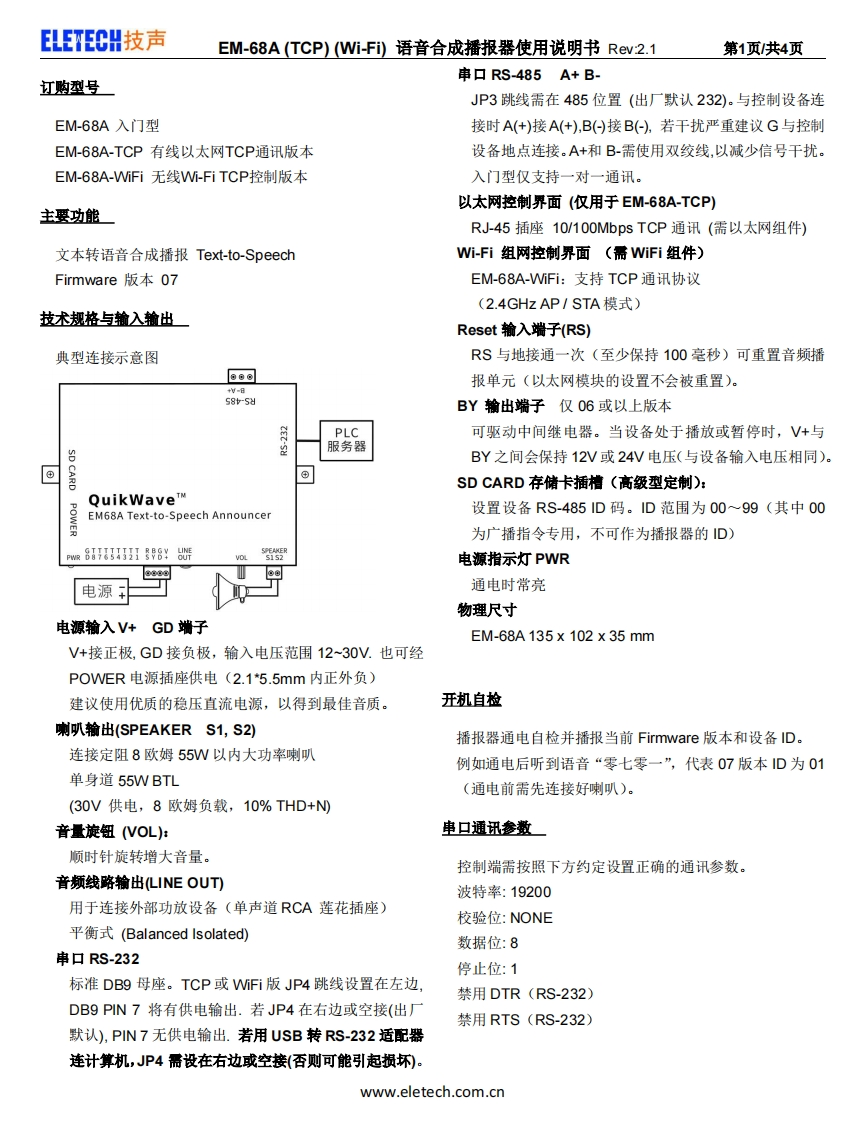

ELETECH技声EM-68A(TCP)(Wi-Fi)）语音合成播报器使用说明书Rev2.1第1页/共4页串口RS-485A+B-订购型号JP3跳线需在485位置（出厂默认232）。与控制设备连EM-68A入门型接时A(+)接A(+),B()接B(),若干扰严重建议G与控制EM-68A-TCP有线以太网TCP通讯版本设备地点连接。A+和B-需使用双绞线，以减少信号干扰。EM-68A-WiFi无线W-Fi TCP控制版本入门型仅支持一对一通讯。以太网控制界面（仅用于EM-68A-TCP)主要功能RJ-45插座10/100 Mbps TCP通讯（需以太网组件）文本转语音合成播报Text-to-SpeechWi-Fi组网控制界面（需WiFi组件）Firmware版本07EM-68A-WiFi:支持TCP通讯协议(2.4 GHz AP/STA模式)技术规格与输入输出Reset输入端子(RS)典型连接示意图RS与地接通一次（至少保持100毫秒）可重置音频播回8可报单元（以太网模块的设置不会被重置）。+-B58r-5划BY输出端子仅06或以上版本PLC可驱动中间继电器。当设备处于播放或暂停时，V+与服务器BY之间会保持12V或24V电压（与设备输入电压相同）。CARDSD CARD存储卡插槽（高级型定制）：QuikWaveTMPOWEREM68A Text-to-Speech Announcer设置设备RS-485D码。D范围为00~99（其中00为广播指令专用，不可作为播报器的D)Pwa8755H5HH88:8电源指示灯PWR888g电源通电时常亮物理尺寸电源输入V+GD端子EM-68A135X102X35mmV+接正极，GD接负极，输入电压范围12~30V.也可经P0WER电源插座供电(2.1*5.5mm内正外负)建议使用优质的稳压直流电源，以得到最佳音质。开机自检喇叭输出(SPEAKER S1,S2)播报器通电自检并播报当前Firmware版本和设备ID.连接定阻8欧姆55W以内大功率喇叭例如通电后听到语音“零七零一”，代表07版本D为01单身道55WBTL(通电前需先连接好喇叭)。(30V供电，8欧姆负载，10%THD+)音量旋钮(VOL):串口通讯参数顺时针旋转增大音量。控制端需按照下方约定设置正确的通讯参数。音频线路输出(LINE OUT)波特率：19200用于连接外部功放设备（单声道RCA莲花插座）校验位：NONE平衡式(Balanced Isolated)数据位：8串口RS-232停止位：1标准DB9母座。TCP或WFi版JP4跳线设置在左边禁用DTR(RS-232)DB9PN7将有供电输出.若JP4在右边或空接（出厂禁用RTS(RS-232)默认)，PIN7无供电输出.若用USB转RS-232适配器连计算机，JP4需设在右边或空接（否则可能引起损坏。www.eletech.com.cn
