VUB-100FM_操作说明书手册_cn

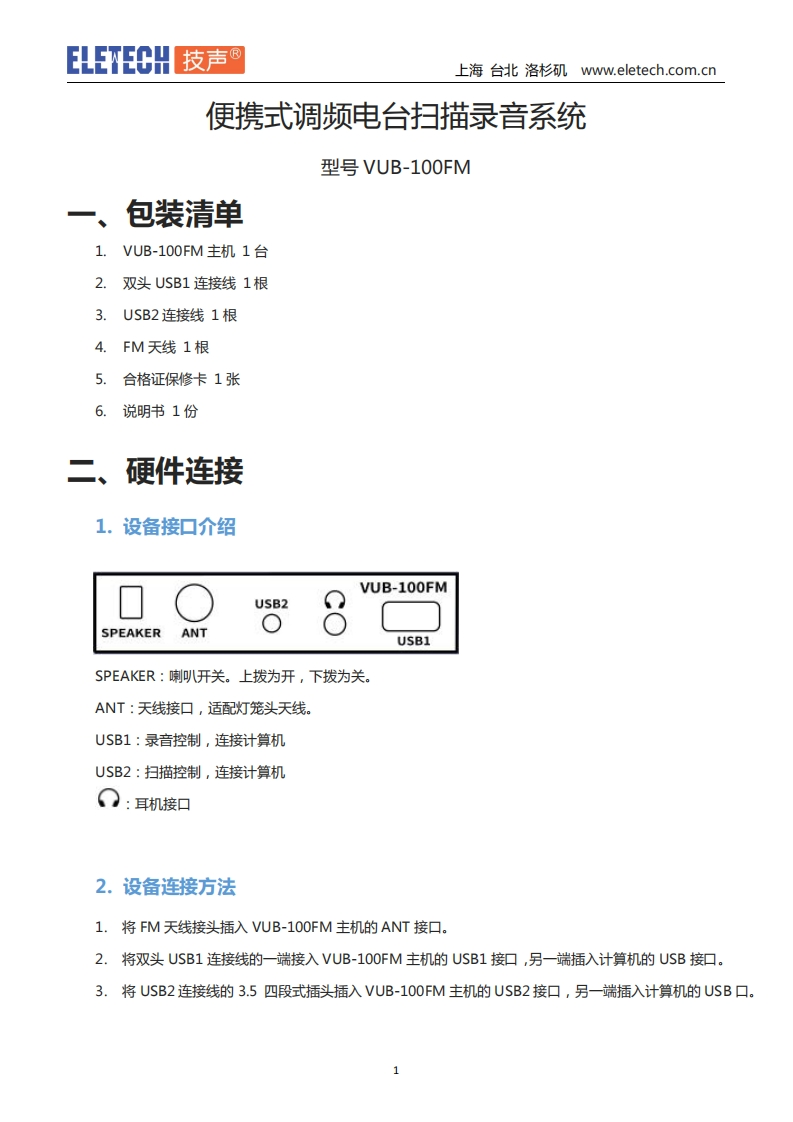

ELETECH技声®上海台北洛杉矶www.eletech.com.cn便携式调频电台扫描录音系统型号VUB-100FM包装清单1.VUB-100FM主机1台2.双头USB1连接线1根3.USB2连接线1根4.FM天线1根5.合格证保修卡1张6.说明书1份二、硬件连接1.设备接口介绍VUB-100FMUSB28SPEAKER ANTUSB1SPEAKER:喇叭开关。上拨为开，下拨为关。ANT:天线接口，适配灯笼头天线。USB1:录音控制，连接计算机USB2:扫描控制，连接计算机Q:耳机接口2.设备连接方法1.将FM天线接头插入VUB-100FM主机的ANT接口。2.将双头USB1连接线的一端接入VUB-100FM主机的USB1接口，另一端插入计算机的USB接口。3.将USB2连接线的3.5四段式插头插入VUB-100FM主机的USB2接口，另一端插入计算机的USB口。
