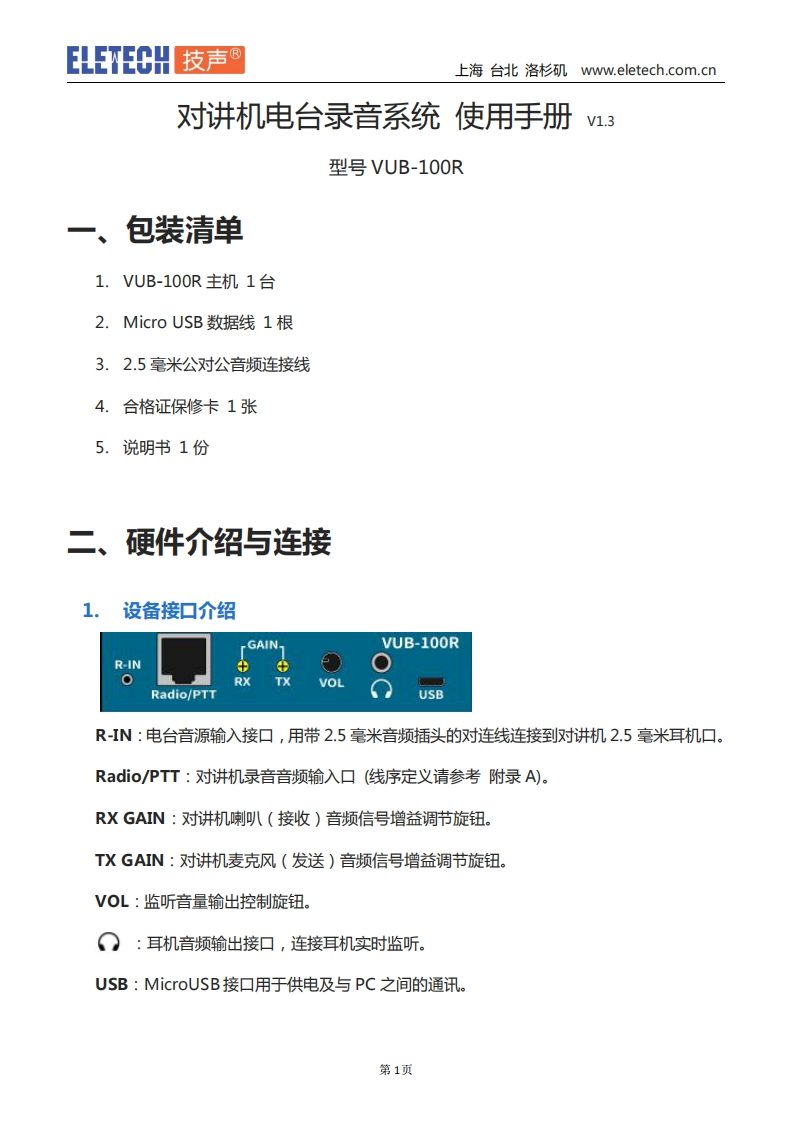

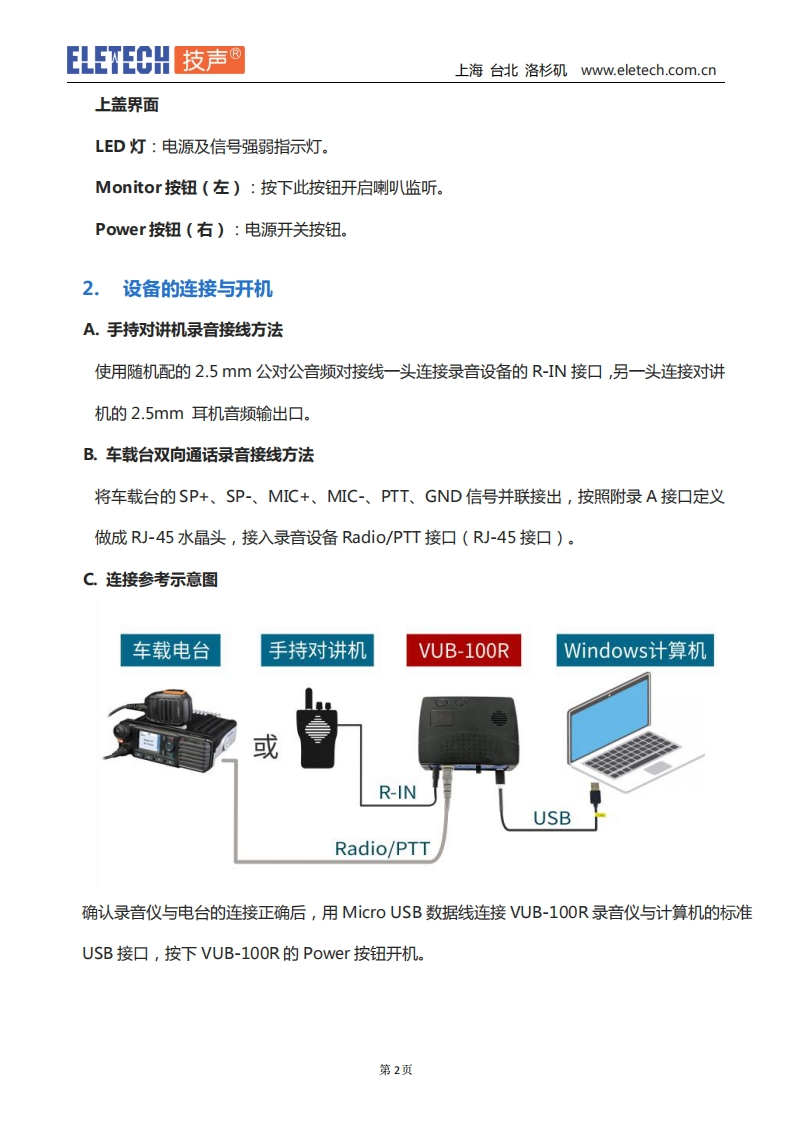

ELETECH技声®上海台北洛杉矶ww.eletech.com.cn对讲机电台录音系统使用手册3型号VUB-100R一、包装清单1.VUB-100R主机1台2.Micro USB数据线1根3.2.5毫米公对公音频连接线4.合格证保修卡1张5.说明书1份二、硬件介绍与连接1.设备接口介绍GAINVUB-100RR-IN⊕0RXTXVOLRadio/PTTUSBR-IN:电台音源输入接口，用带2.5毫米音频插头的对连线连接到对讲机2.5毫米耳机口。Radio,/PTT:对讲机录音音频输入口（线序定义请参考附录A)。RX GAIN:对讲机喇叭（接收）音频信号增益调节旋钮。TX GAIN:对讲机麦克风（发送）音频信号增益调节旋钮。VOL:监听音量输出控制旋钮。:耳机音频输出接口，连接耳机实时监听。USB:MicroUSB接口用于供电及与PC之间的通讯。第1页
