Proteus入门教程

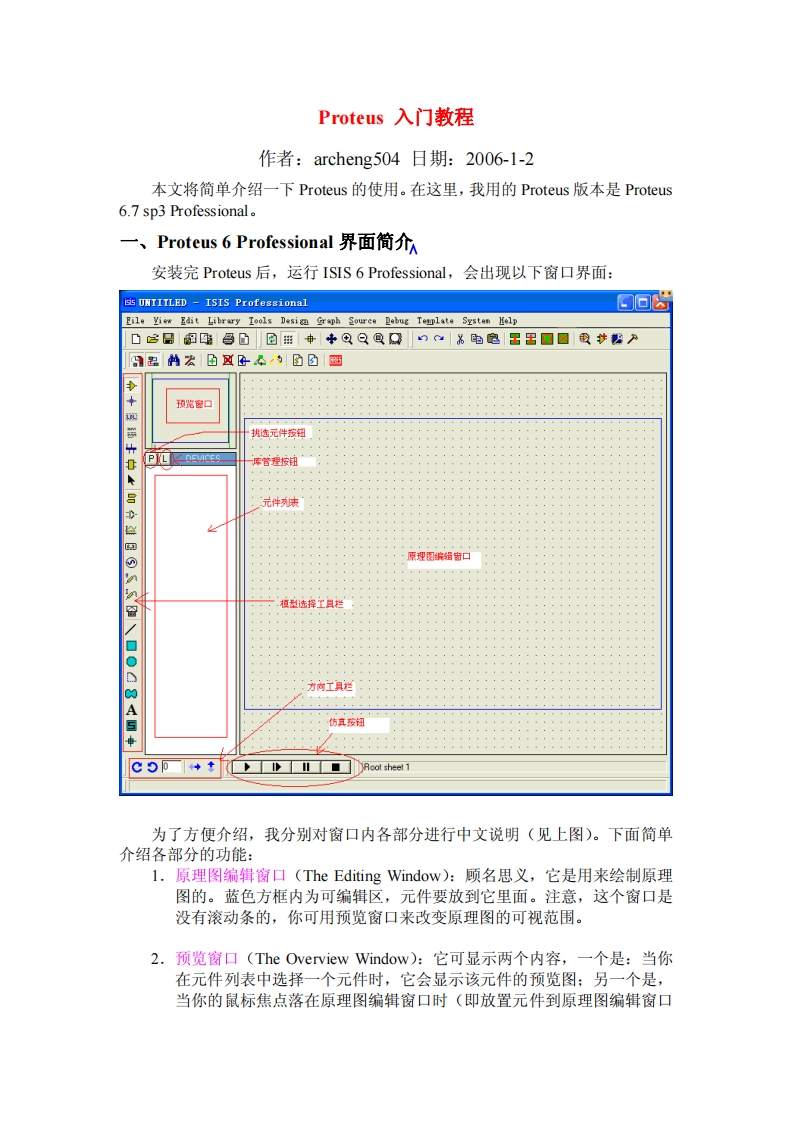

Proteus入门教程作者：archeng504日期：2006-1-2本文将简单介绍一下Proteus的使用。在这里，我用的Proteus版本是Proteus6.7sp3 Professional.。一、Proteus6 Professional界面简介安装完Proteus后，运行ISIS6 Professional,会出现以下窗口界面：ss UNIIILED ISIS Professionald▣SEile Yiew Edit Library Tools Desicn Graph Souree Debug Template Systen Kelp·它日配马凸回#市+Q只@Q口为电跑玉国回圆段沙粉丹图的宏凸☒旺不为固☒國中预览窗口挑选元件按翘库管理按钮元件巩表原理图编始窃口模型选挥工具栏方向工具栏仿其孩切◆川■■Root sheet 1为了方便介绍，我分别对窗口内各部分进行中文说明（见上图）。下面简单介绍各部分的功能：1.原理图编辑窗口(The Editing Window):顾名思义，它是用来绘制原理图的。蓝色方框内为可编辑区，元件要放到它里面。注意，这个窗口是没有滚动条的，你可用预览窗口来改变原理图的可视范围。2.预览窗口(The Overview Window):它可显示两个内容，一个是：当你在元件列表中选择一个元件时，它会显示该元件的预览图；另一个是，当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口
