数字电路实验指导书

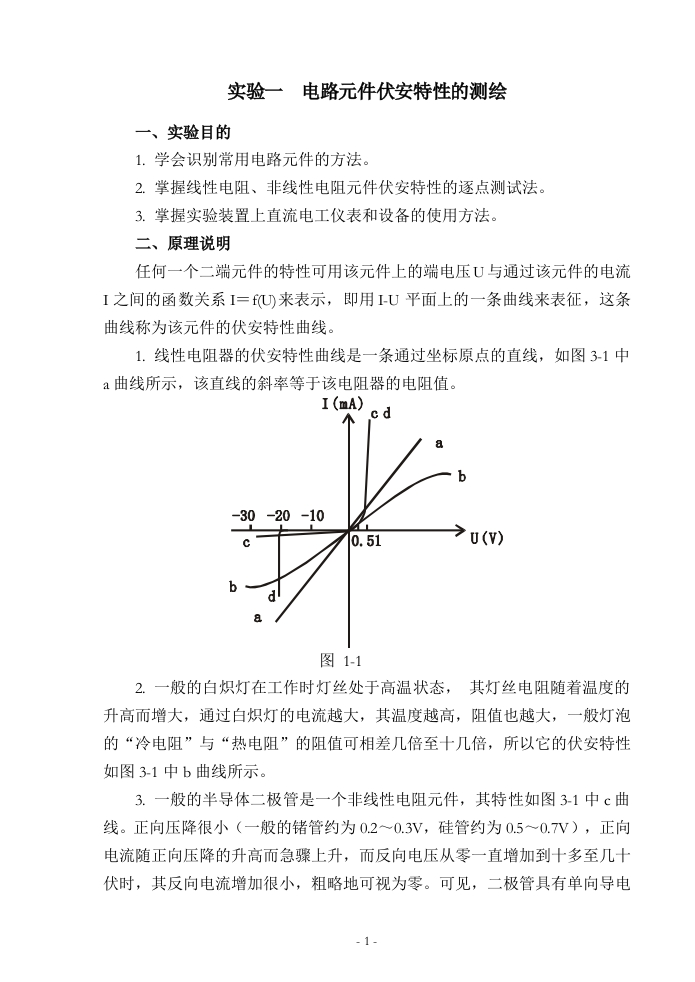

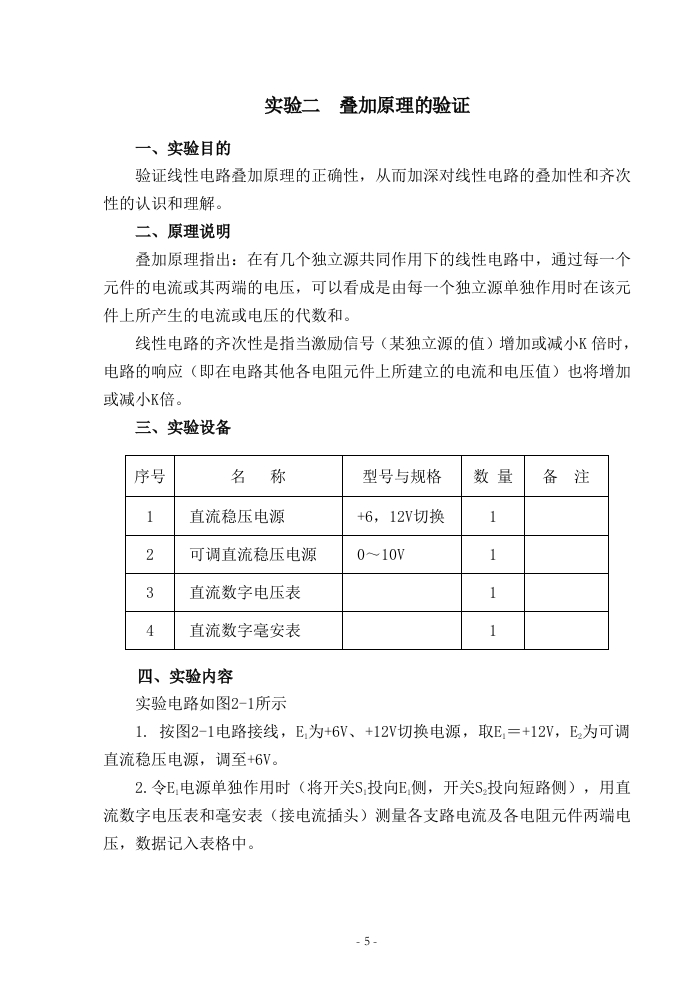

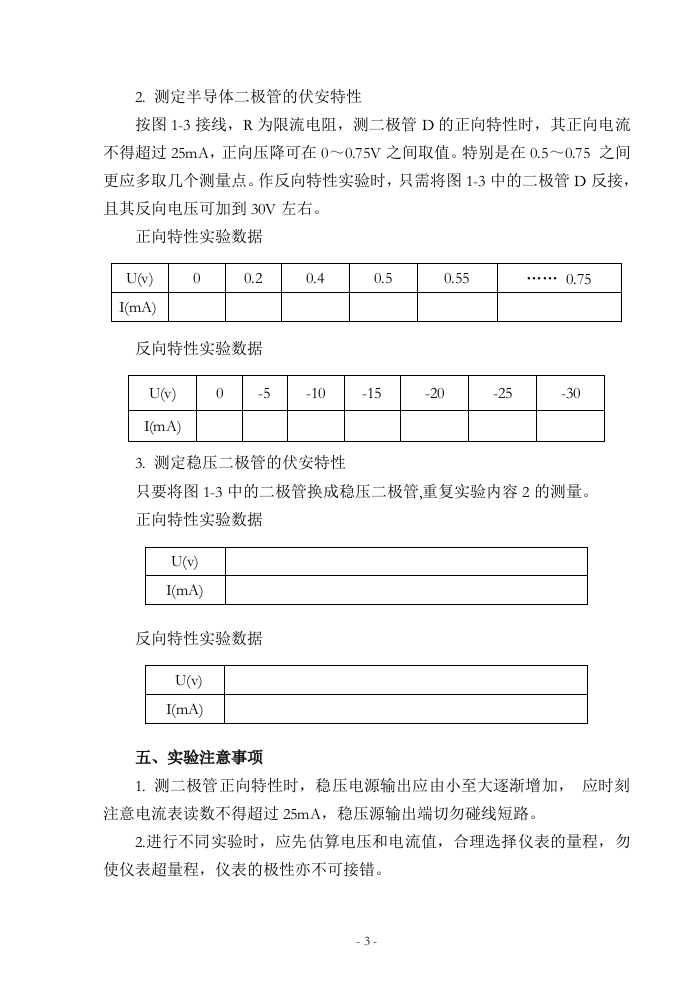

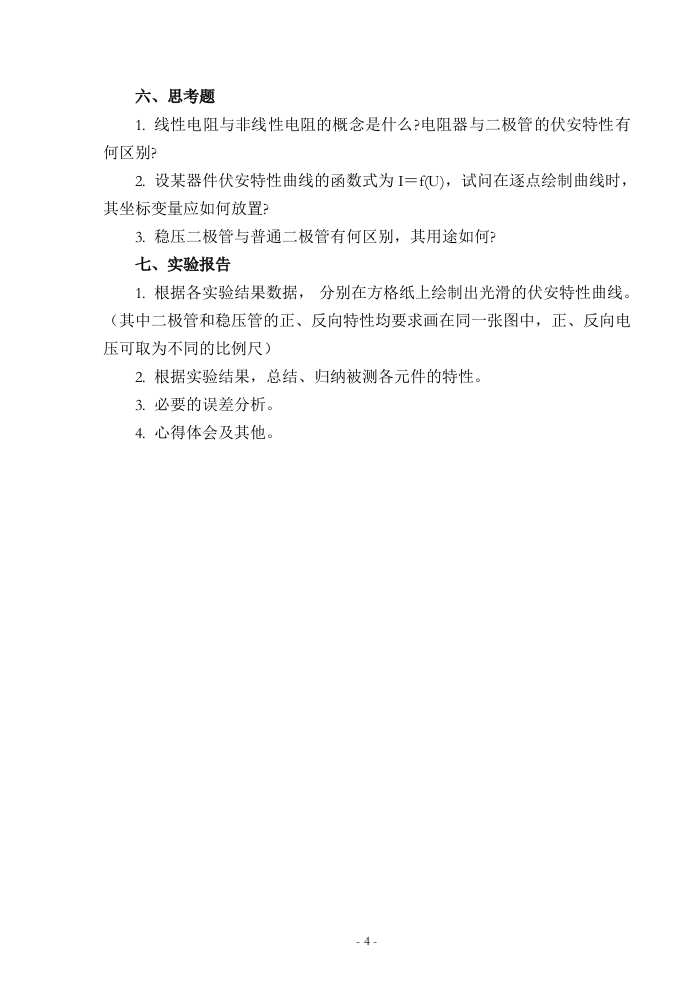

实验一电路元件伏安特性的测绘一、实验目的1.学会识别常用电路元件的方法。2.掌握线性电阻、非线性电阻元件伏安特性的逐点测试法。3.掌握实验装置上直流电工仪表和设备的使用方法。二、原理说明任何一个二端元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系I=U来表示，即用1U平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。1.线性电阻器的伏安特性曲线是一条通过坐标原点的直线，如图3-1中a曲线所示，该直线的斜率等于该电阻器的电阻值。I(mA)cd-30-20-100.51图1-12.一般的白炽灯在工作时灯丝处于高温状态，其灯丝电阻随着温度的升高而增大，通过白炽灯的电流越大，其温度越高，阻值也越大，一般灯泡的“冷电阻”与“热电阻”的阻值可相差几倍至十几倍，所以它的伏安特性如图31中b曲线所示。3.一般的半导体二极管是一个非线性电阻元件，其特性如图3-1中c曲线。正向压降很小（一般的锗管约为0.20.3V,硅管约为0.5~0.7V),正向电流随正向压降的升高而急骤上升，而反向电压从零一直增加到十多至几十伏时，其反向电流增加很小，粗略地可视为零。可见，二极管具有单向导电
