电子电路CAD

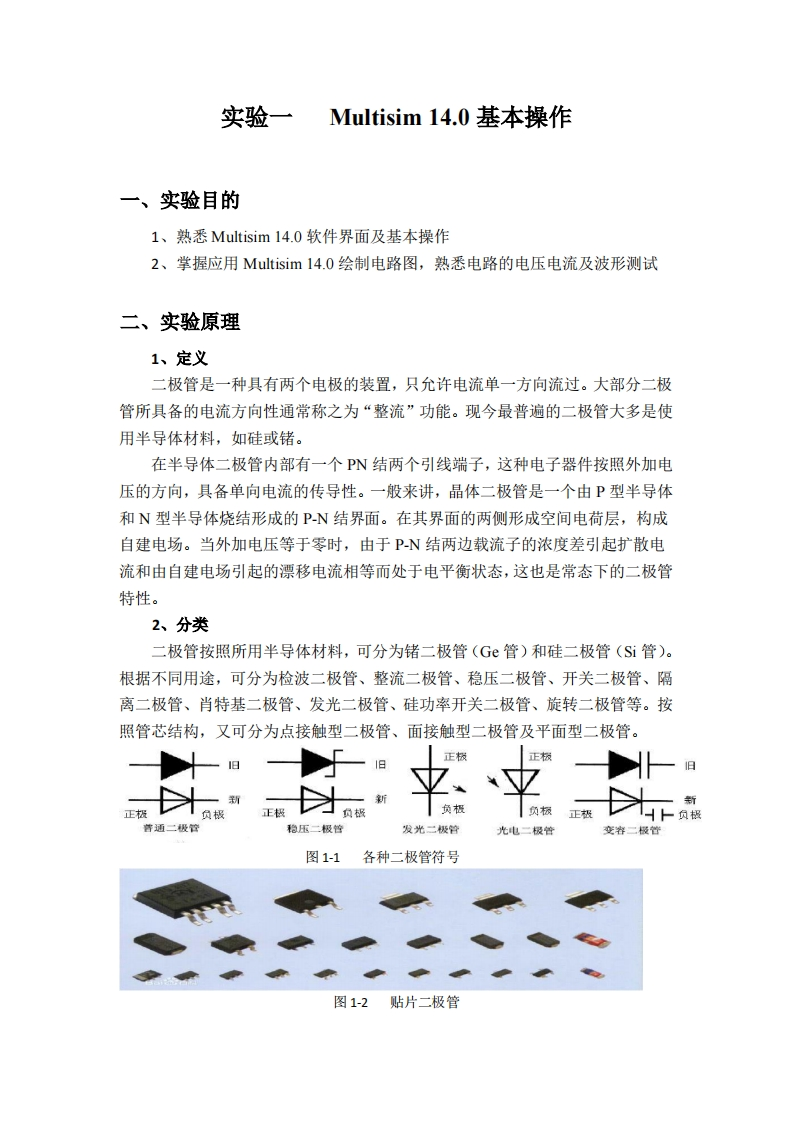

实验一Multisim14.0基本操作一、实验目的1、熟悉Multisim14.0软件界面及基本操作2、掌握应用Multisim14.0绘制电路图，熟悉电路的电压电流及波形测试二、实验原理1、定义二极管是一种具有两个电极的装置，只允许电流单一方向流过。大部分二极管所具备的电流方向性通常称之为“整流”功能。现今最普遍的二极管大多是使用半导体材料，如硅或锗。在半导体二极管内部有一个PN结两个引线端子，这种电子器件按照外加电压的方向，具备单向电流的传导性。一般来讲，晶体二极管是一个由P型半导体和N型半导体烧结形成的PN结界面。在其界面的两侧形成空间电荷层，构成自建电场。当外加电压等于零时，由于PN结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态，这也是常态下的二极管特性。2、分类二极管按照所用半导体材料，可分为锗二极管(G管)和硅二极管(Si管)。根据不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。正极负极正极答通二极管稳压二极管发光二极管光电二极答变容二极管图1-1各种二极管符号图1-2贴片二极管
