电子电路创新设计

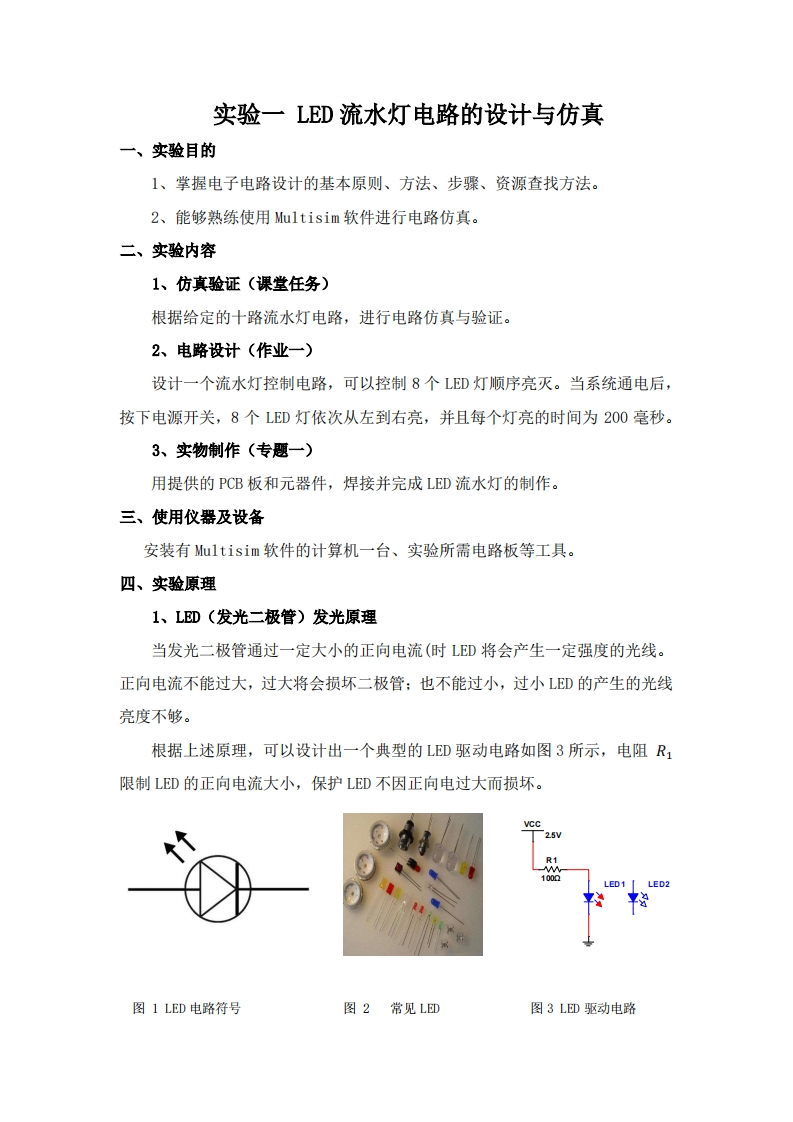

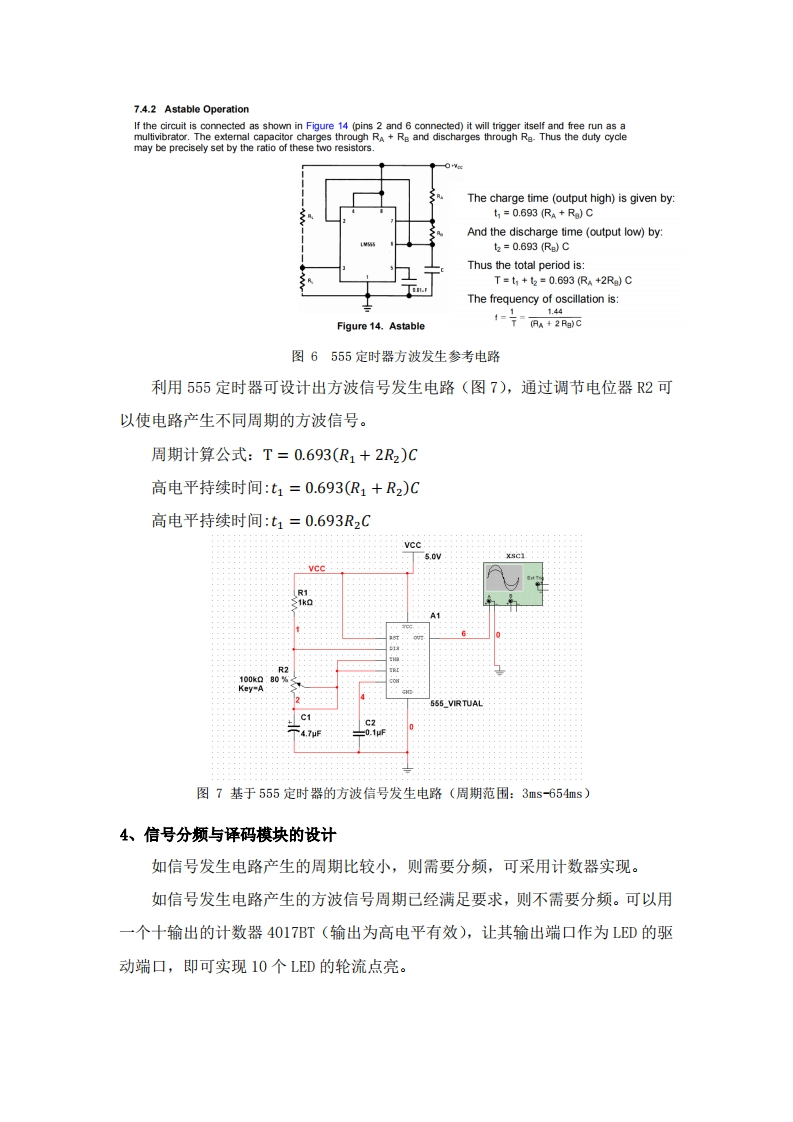

实验一LED流水灯电路的设计与仿真一、实验目的1、掌握电子电路设计的基本原则、方法、步骤、资源查找方法。2、能够熟练使用Multisim软件进行电路仿真。二、实验内容1、仿真验证（课堂任务）根据给定的十路流水灯电路，进行电路仿真与验证。2、电路设计（作业一）设计一个流水灯控制电路，可以控制8个LED灯顺序亮灭。当系统通电后，按下电源开关，8个LED灯依次从左到右亮，并且每个灯亮的时间为200毫秒。3、实物制作（专题一）用提供的PCB板和元器件，焊接并完成LED流水灯的制作。三、使用仪器及设备安装有Multisim软件的计算机一台、实验所需电路板等工具。四、实验原理1、LD（发光二极管)发光原理当发光二极管通过一定大小的正向电流（时LED将会产生一定强度的光线。正向电流不能过大，过大将会损坏二极管：也不能过小，过小LED的产生的光线亮度不够。根据上述原理，可以设计出一个典型的LED驱动电路如图3所示，电阻R1限制LED的正向电流大小，保护LED不因正向电过大而损坏。VCC25LED2图1LED电路符号图2常见LD图3LD驱动电路
