简版HB6500X1CA变送器调校实训系统操作说明V1.0日期20241014

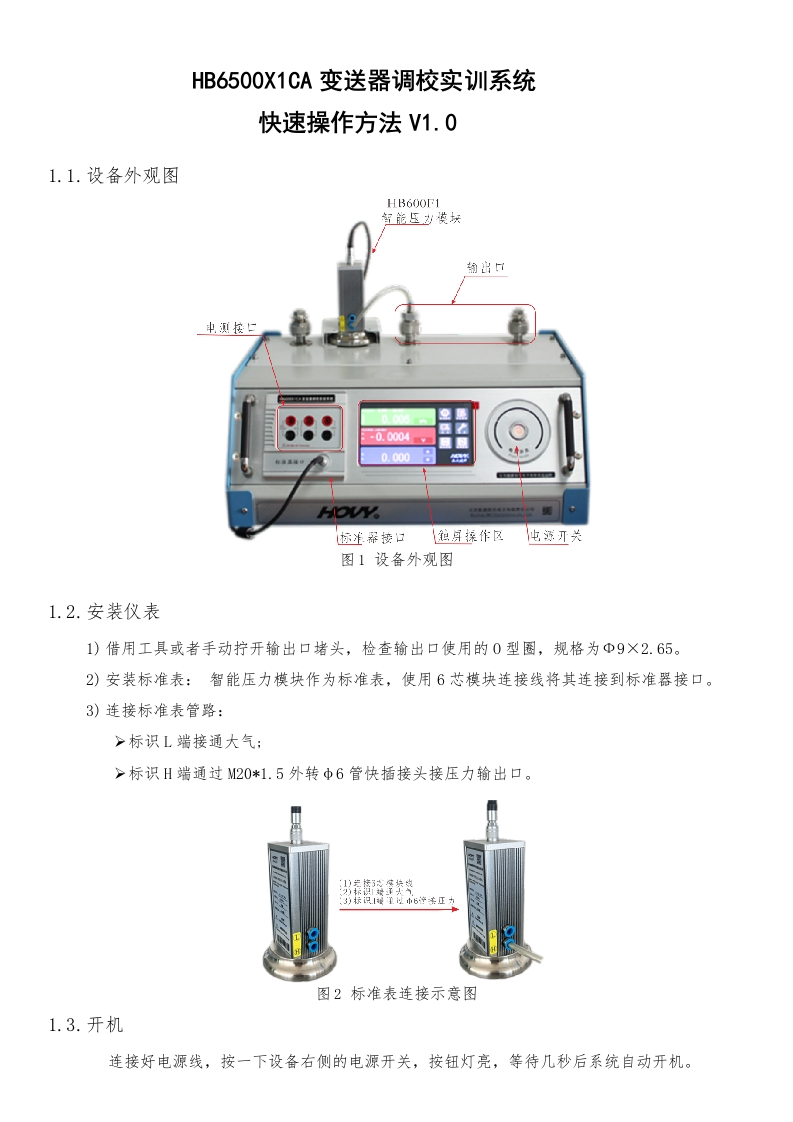

HB6500X1CA变送器调校实训系统快速操作方法V1.01.1.设备外观图HB600F1智能压模妖翰出口申测按日车中时市中888-00004￥0.0008HOVY标诈器接口粮屏採作区电源开关图1设备外观图1.2.安装仪表1)借用工具或者手动拧开输出口堵头，检查输出口使用的0型圈，规格为Φ9×2.65。2)安装标准表：智能压力模块作为标准表，使用6芯模块连接线将其连接到标准器接口。3)连接标准表管路：>标识L端接通大气；>标识H端通过M20*1.5外转中6管快插接头接压力输出口。图2标准表连接示意图1.3.开机连接好电源线，按一下设备右侧的电源开关，按钮灯亮，等待几秒后系统自动开机。
