调谐质量阻尼器TMD基本原理及减振效果评价-胡争锋-230227终版

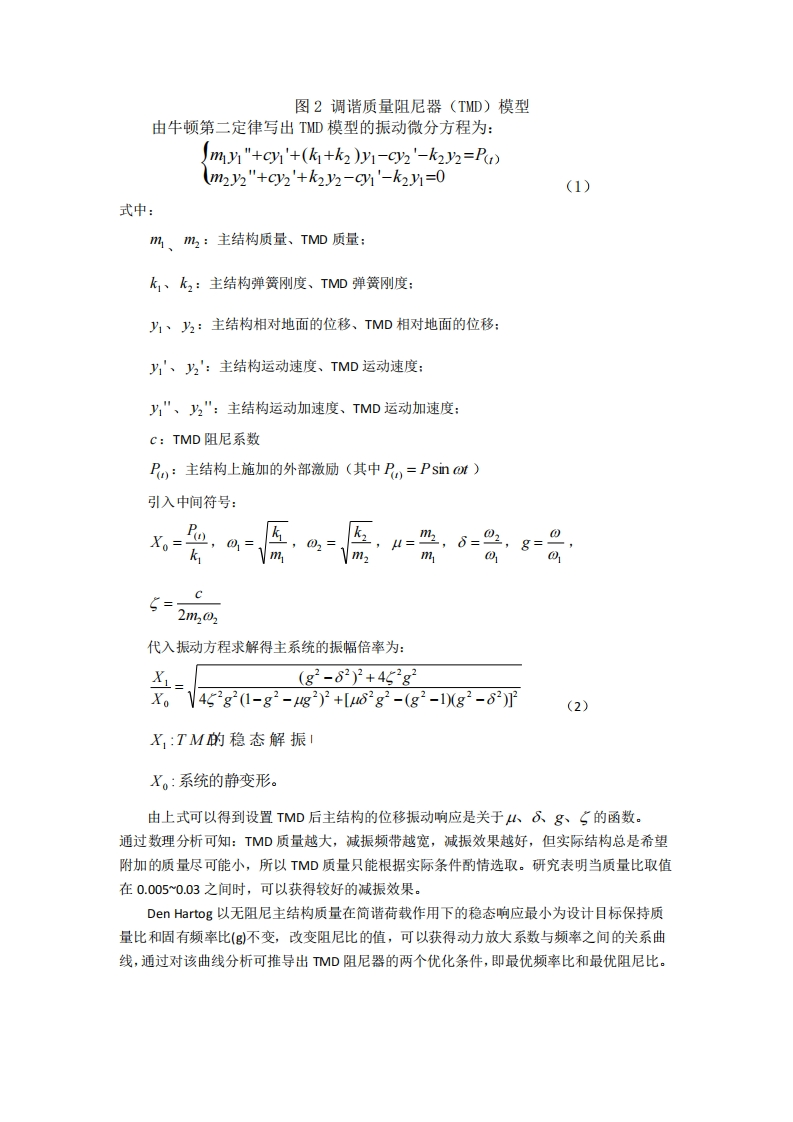

调谐质量阻尼器TD基本原理及减振效果评价胡争锋一、TMD简介调谐质量阻尼器(Tuned Mass Damper,简称TD)是附加在结构上的一个子结构。由质量块、弹簧和阻尼器组成，质量块通过弹簧和阻尼器与主结构相连接。如图1所示。其中质量单元用来产生对结构的控制力（惯性力），弹簧单元用来调谐TD的自振频率，获得最优的控制效果，此外弹簧单元也起到将TD的质量单元恢复到初始状态的作用，阻尼单元吸收从结构传到TD的能量并限制TD的运动位移。其减振原理是：当主结构发生振动时导致TD产生相对主结构的振动，TMD的相对振动产生的惯性力又反作用到结构上，从而抑制主结构的振动。连接钢板弹簧位移导向弹簧可调整质量块粘滞阻尼器图1调谐质量阻尼器二、TMD的理论模型TD是一个典型的二阶质量弹簧阻尼系统，忽略主结构的阻尼，其工作原理如图2所示。P主结构mka手中cTMDm2
