关于连梁配筋的问题

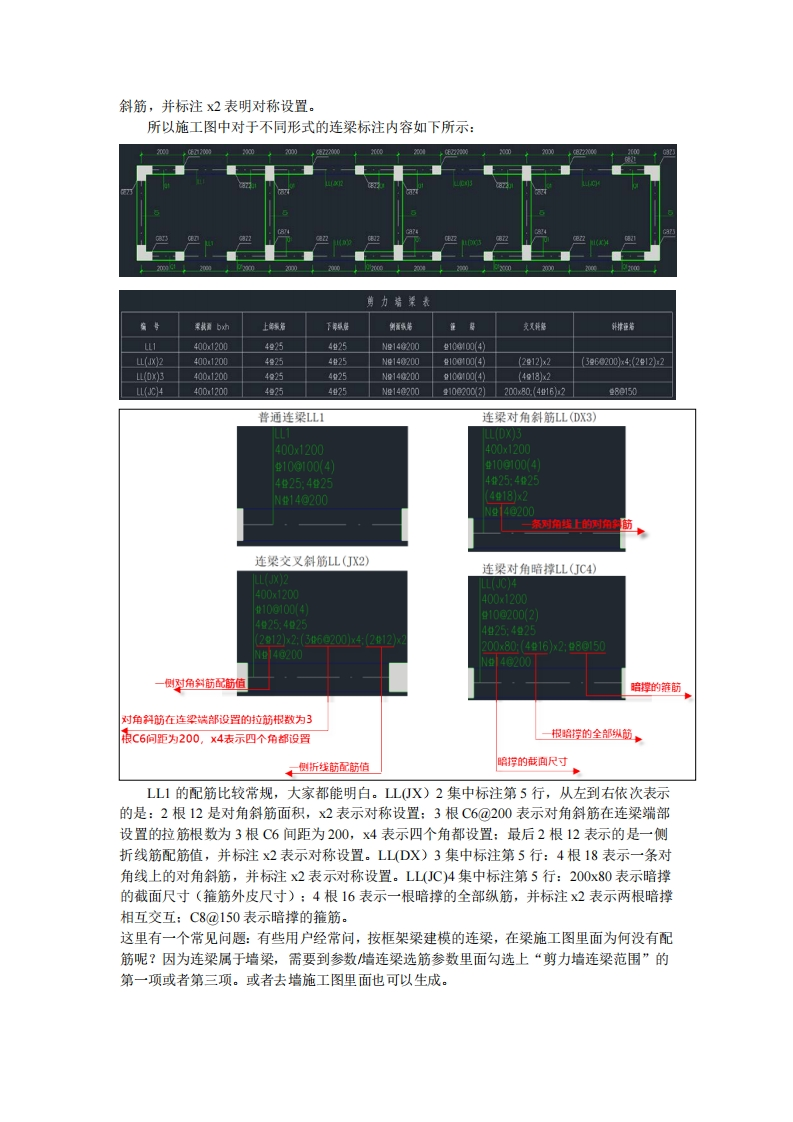

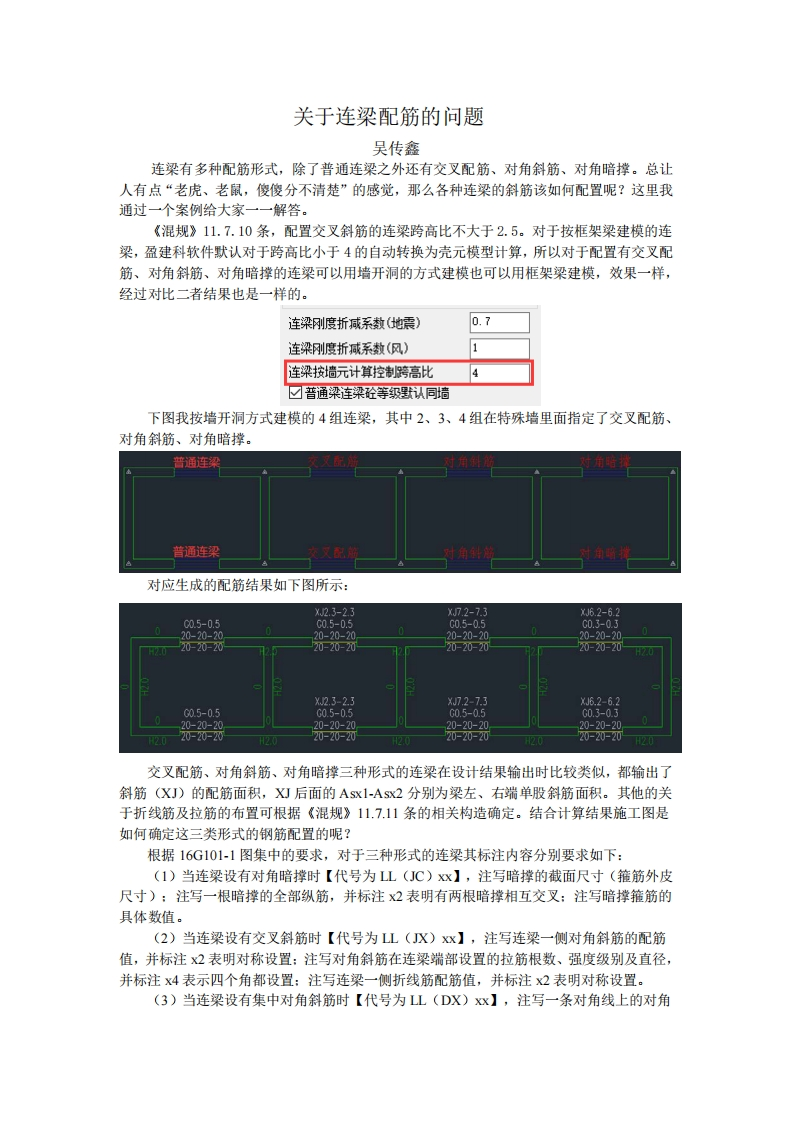

关于连梁配筋的问题吴传鑫连梁有多种配筋形式，除了普通连梁之外还有交叉配筋、对角斜筋、对角暗撑。总让人有点“老虎、老鼠，傻傻分不清楚”的感觉，那么各种连梁的斜筋该如何配置呢？这里我通过一个案例给大家一一解答。《混规》11.7.10条，配置交叉斜筋的连梁跨高比不大于2.5。对于按框架梁建模的连梁，盈建科软件默认对于跨高比小于4的自动转换为壳元模型计算，所以对于配置有交叉配筋、对角斜筋、对角暗撑的连梁可以用墙开洞的方式建模也可以用框架梁建模，效果一样，经过对比二者结果也是一样的。连梁刚度折减系数地震)0.7连梁刚度折减系数（风）1连梁按墙元计算控制跨高比☑普通梁连梁砼等级默认同墙下图我按墙开洞方式建模的4组连梁，其中2、3、4组在特殊墙里面指定了交叉配筋、对角斜筋、对角暗撑。普通连粱普通连梁对应生成的配筋结果如下图所示：X23-23x7.2-7.3XJ6.2-6.2C05-0.500.5-0.500.5-05C0.3-0320-20-2020-20-2020-20-2020-20-20020-2020-20-20020-0入0=02X2.3-23XJ7.2-7.3XJ6.2-6.2c05-0.5G05-0.5005-0.5G03-0320-20-2020-20-2020-20-2020-20-2020-20-2020-20-2W20-20-2020-20-20交叉配筋、对角斜筋、对角暗撑三种形式的连梁在设计结果输出时比较类似，都输出了斜筋(XJ)的配筋面积，X灯后面的Asx1-Asx2分别为梁左、右端单股斜筋面积。其他的关于折线筋及拉筋的布置可根据《混规》11.7.11条的相关构造确定。结合计算结果施工图是如何确定这三类形式的钢筋配置的呢？根据16G101-1图集中的要求，对于三种形式的连梁其标注内容分别要求如下：(1)当连梁设有对角暗撑时【代号为LL(JC)xx】,注写暗撑的截面尺寸（箍筋外皮尺寸)：注写一根暗撑的全部纵筋，并标注x2表明有两根暗撑相互交叉：注写暗撑箍筋的具体数值。(2)当连梁设有交叉斜筋时【代号为LL(X)xx】,注写连梁一侧对角斜筋的配筋值，并标注x2表明对称设置：注写对角斜筋在连梁端部设置的拉筋根数、强度级别及直径，并标注x4表示四个角都设置：注写连梁一侧折线筋配筋值，并标注x2表明对称设置。(3)当连梁设有集中对角斜筋时【代号为LL(DX)xx】,注写一条对角线上的对角
