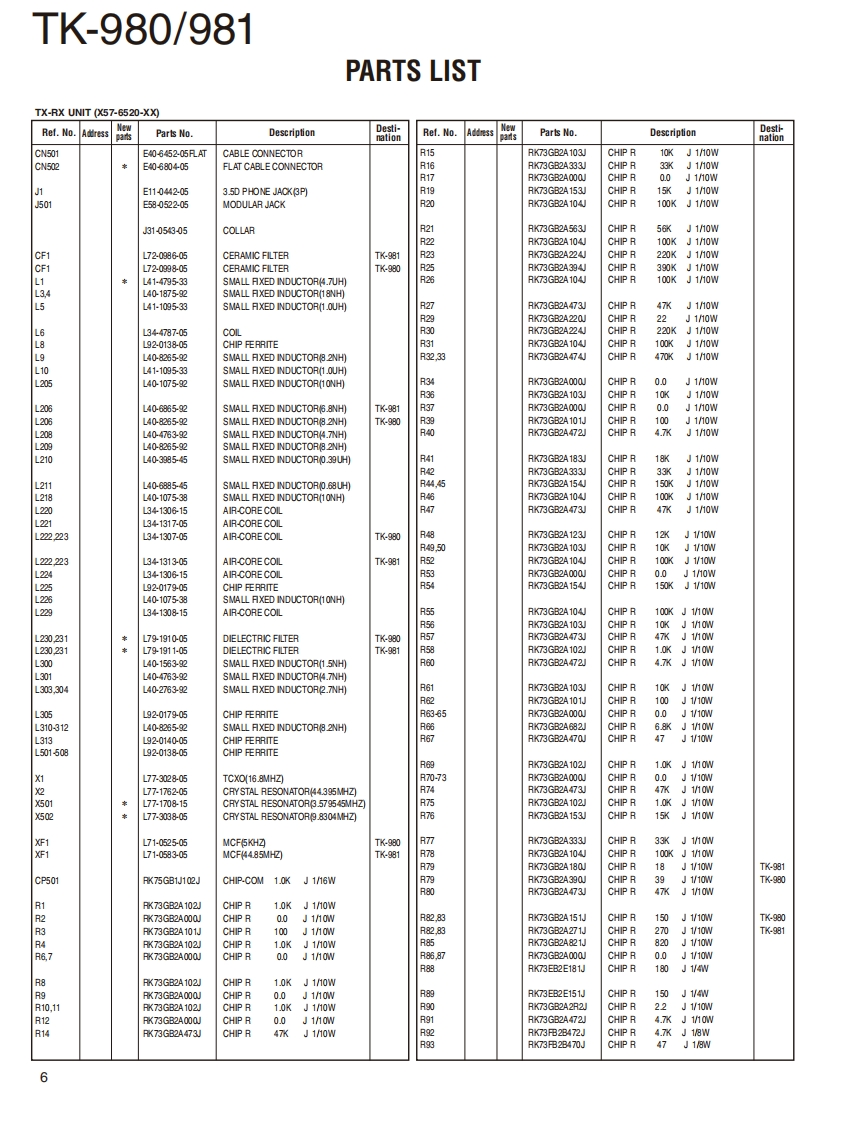

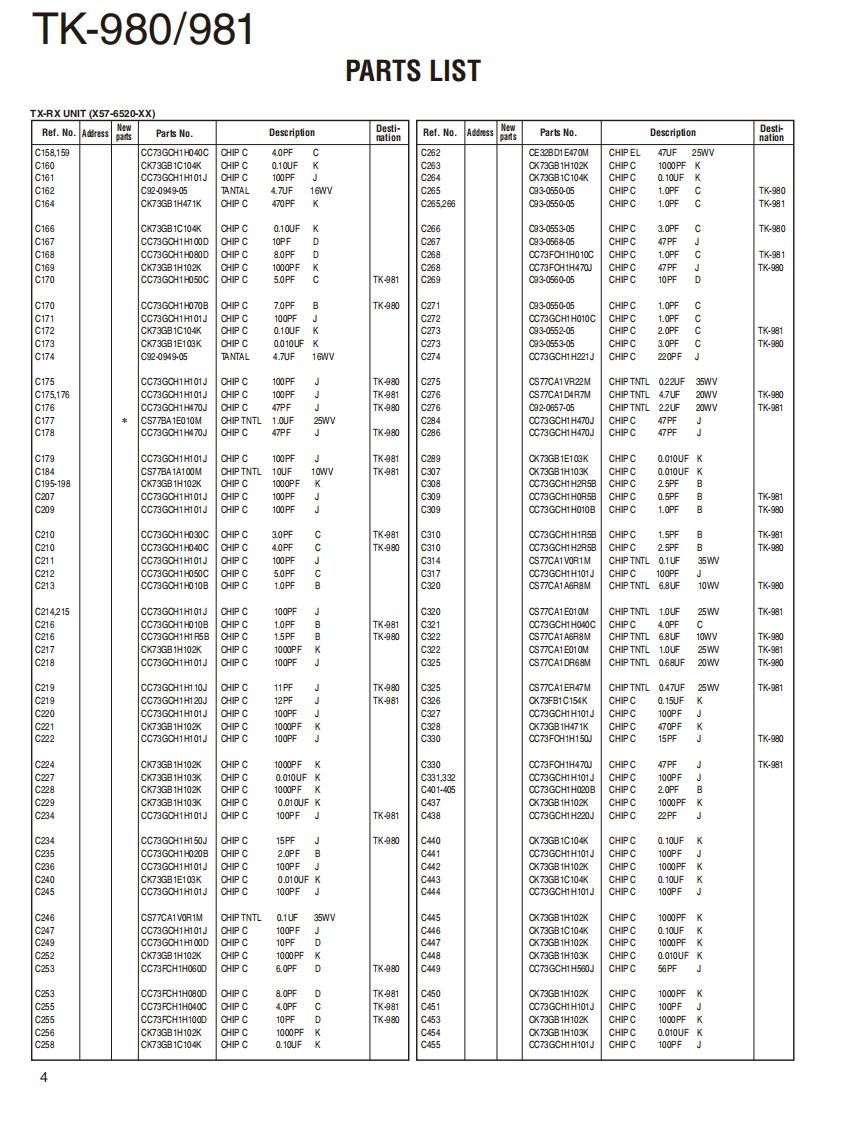

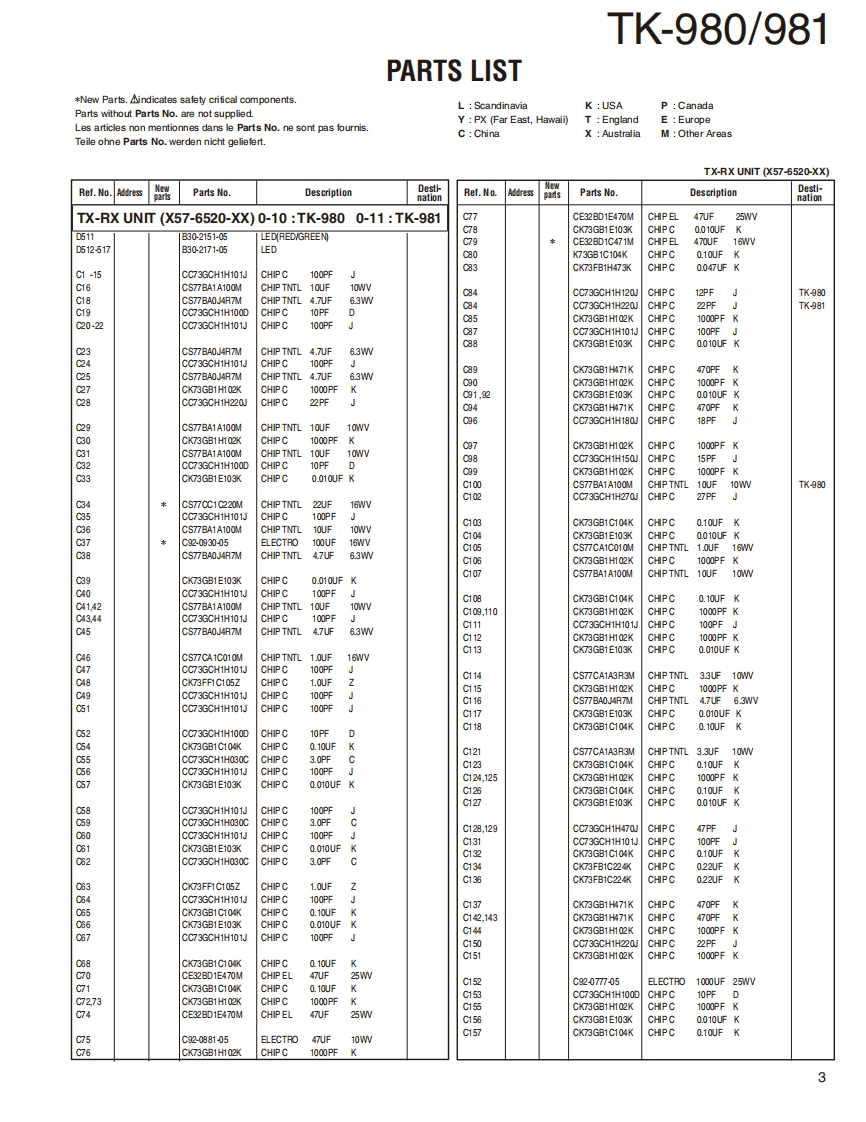

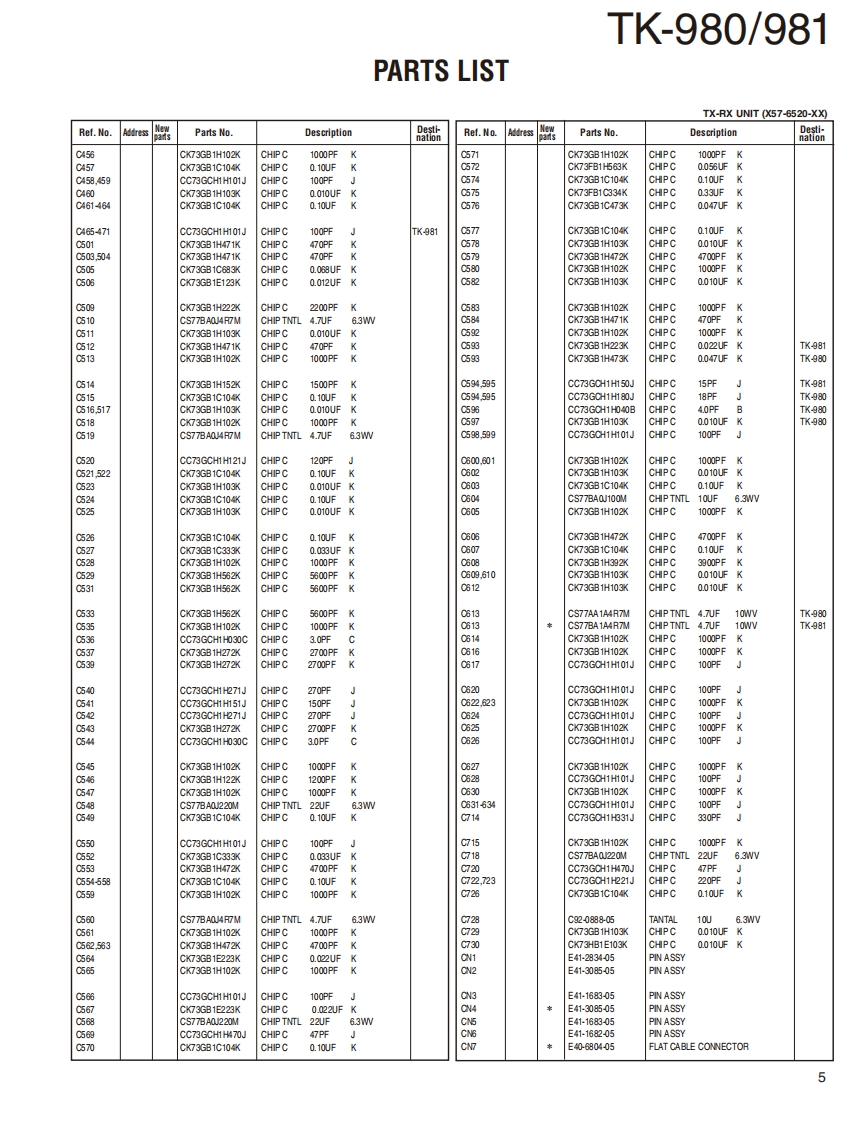

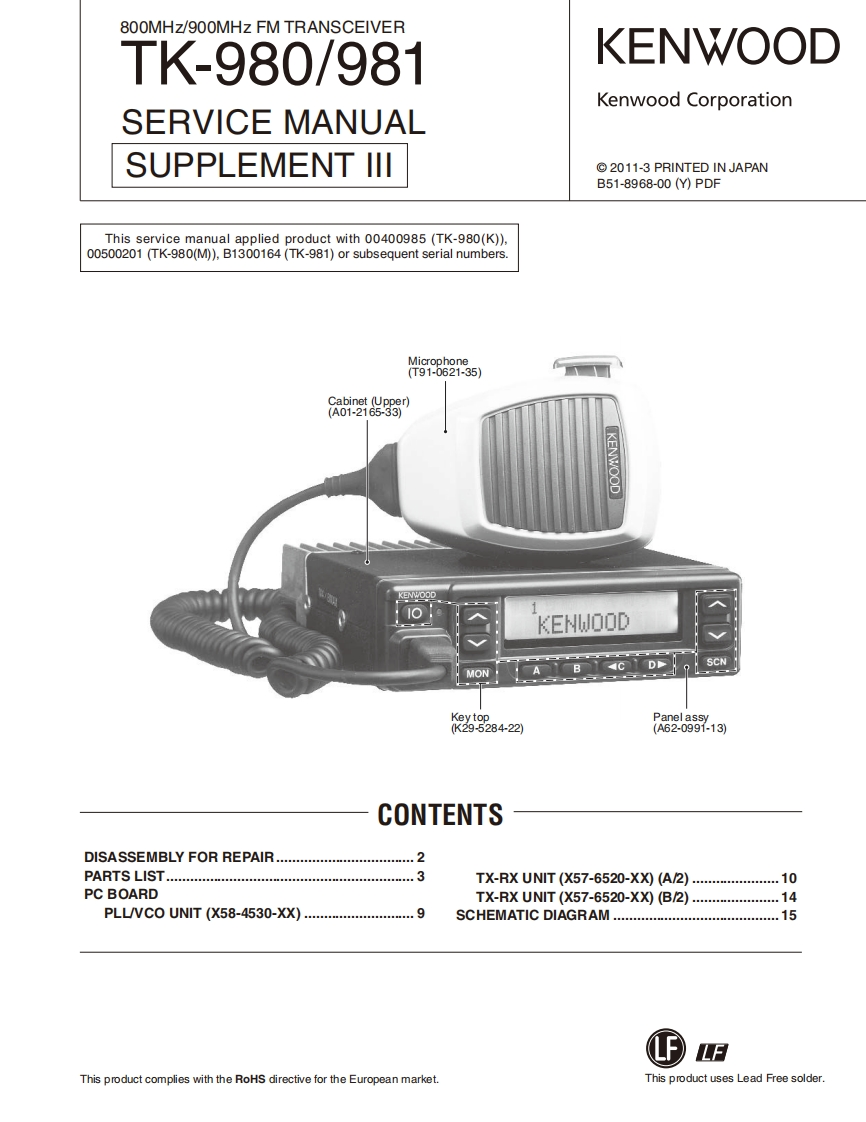

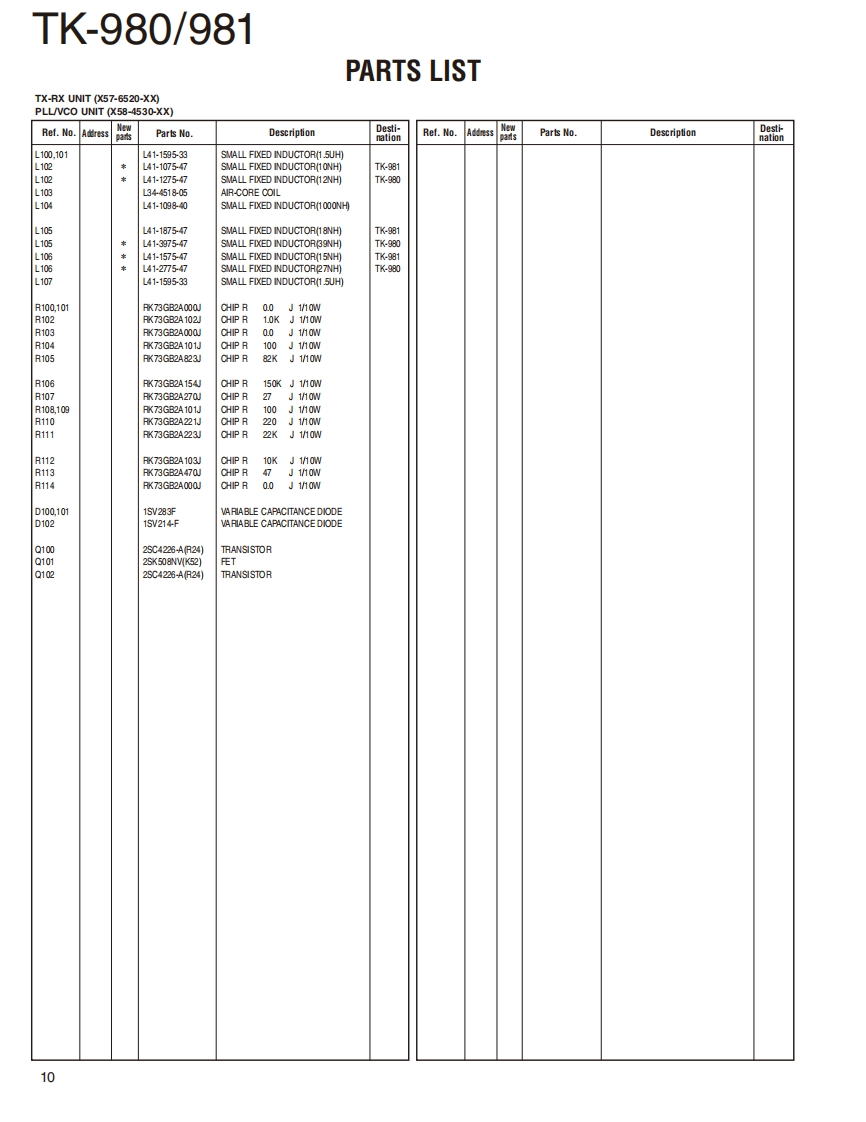

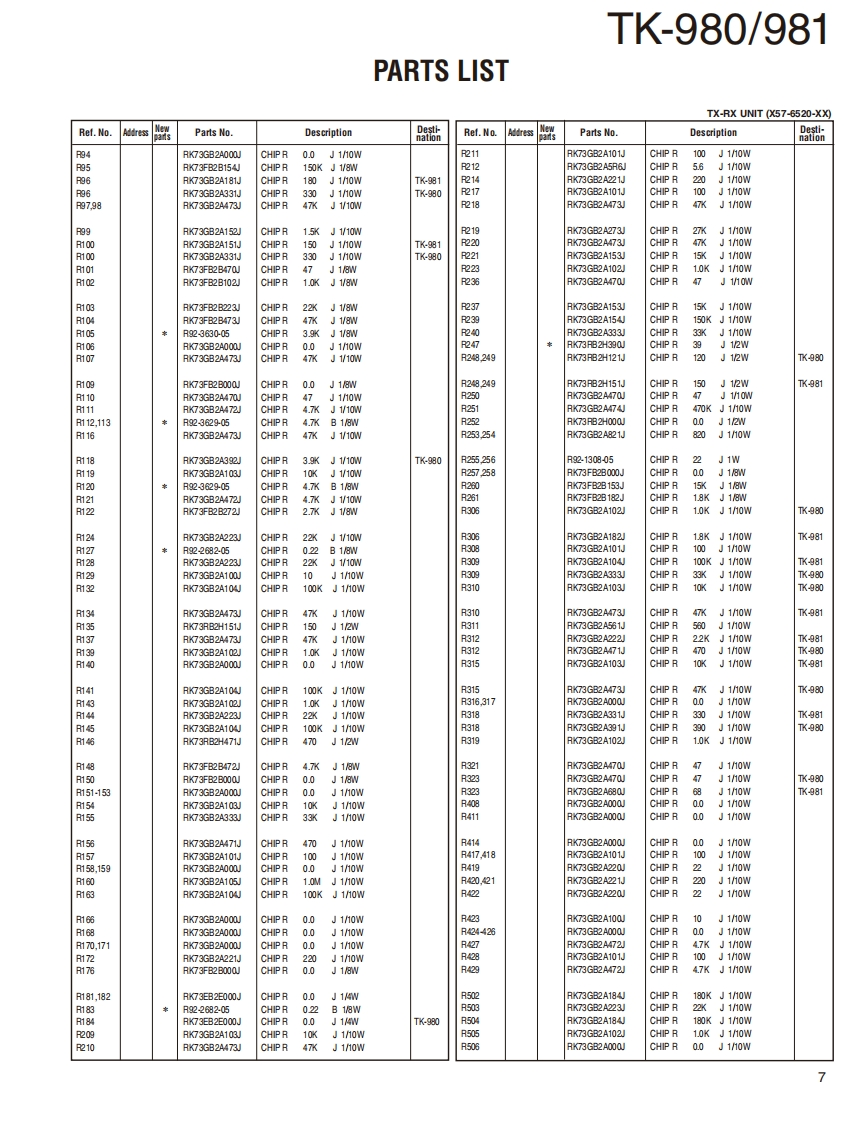

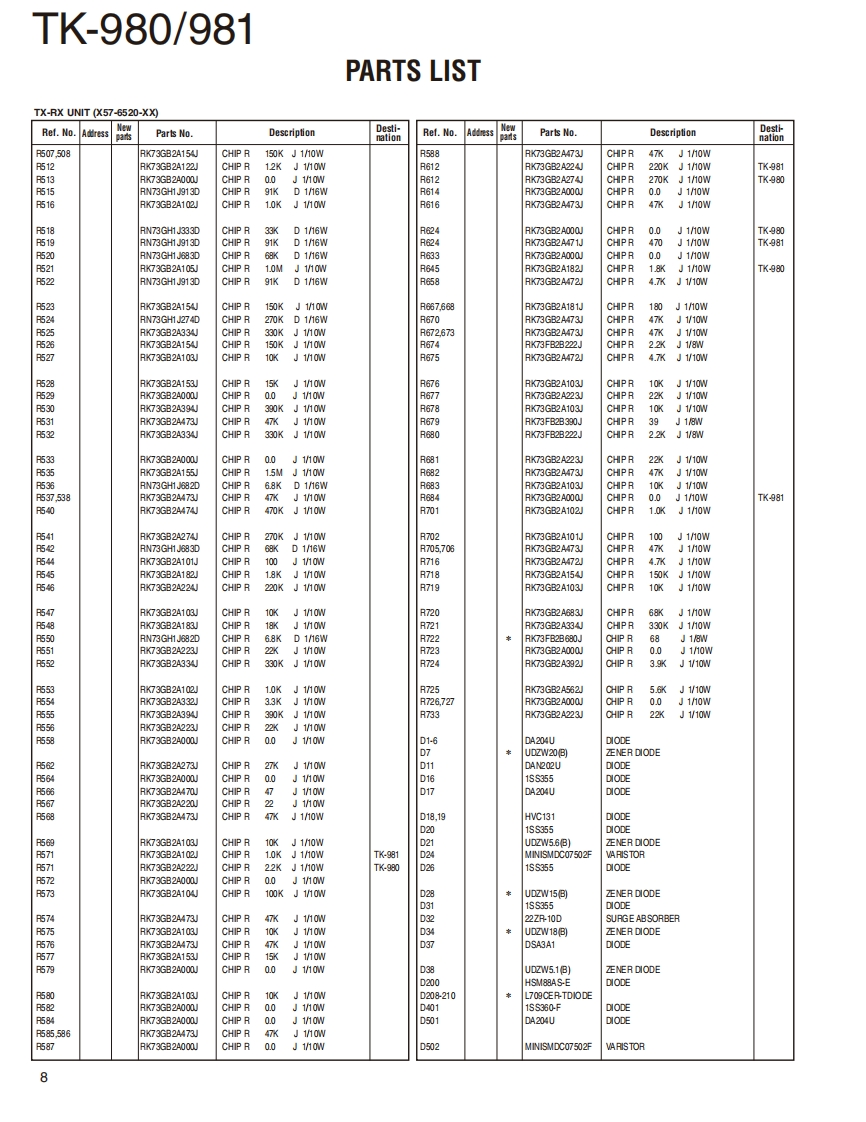

800MHz/900MHz FM TRANSCEIVERTK-980/981KENWOODKenwood CorporationSERVICE MANUALSUPPLEMENT III2011-3 PRINTED IN JAPANB51-8968-00Y)PDFThis service manual applied product with 00400985(TK-980(K)),00500201 (TK-980(M)),B1300164(TK-981)or subsequent serial numbers.Microphone(T91-0621-35)a102KENWOODKENWOODKENWOODDSCNMON影9284-228131CONTENTSDISASSEMBLY FOR REPAIR...PARTS LIST.3TX-RX UNIT (X57-6520-XX)(A/2)...................10PC BOARDTX-RX UNIT (X57-6520-XX)(B/2).......14PLL/VCO UNIT (X58-4530-XX).....9SCHEMATIC DIAGRAM...15LFThis product complies with the RoHS directive for the European market.This product uses Lead Free solder.
