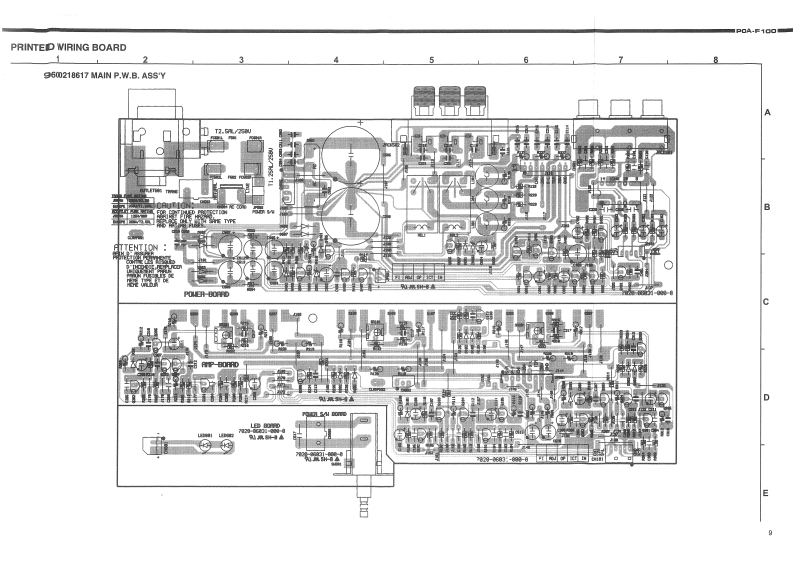

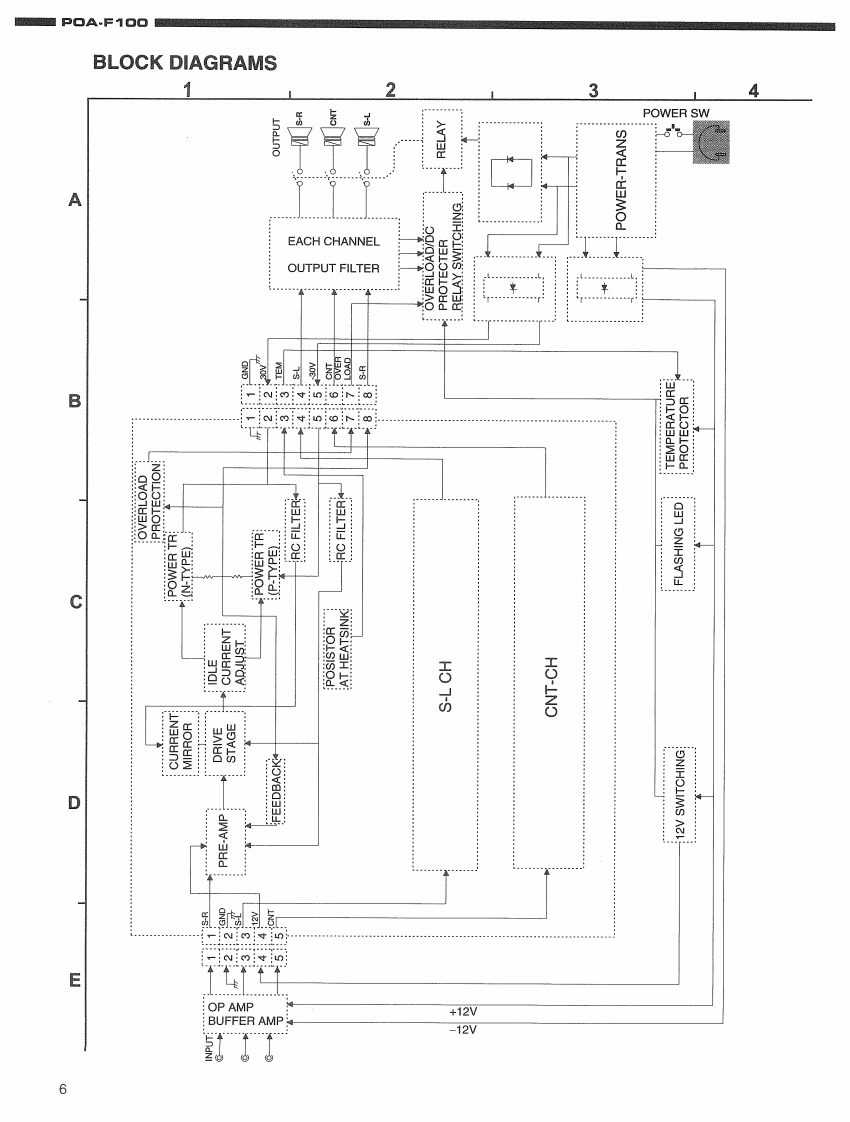

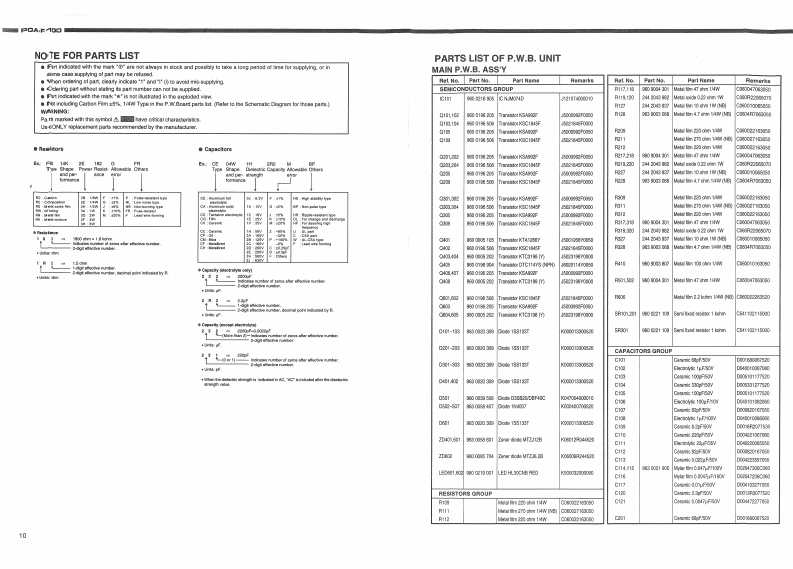

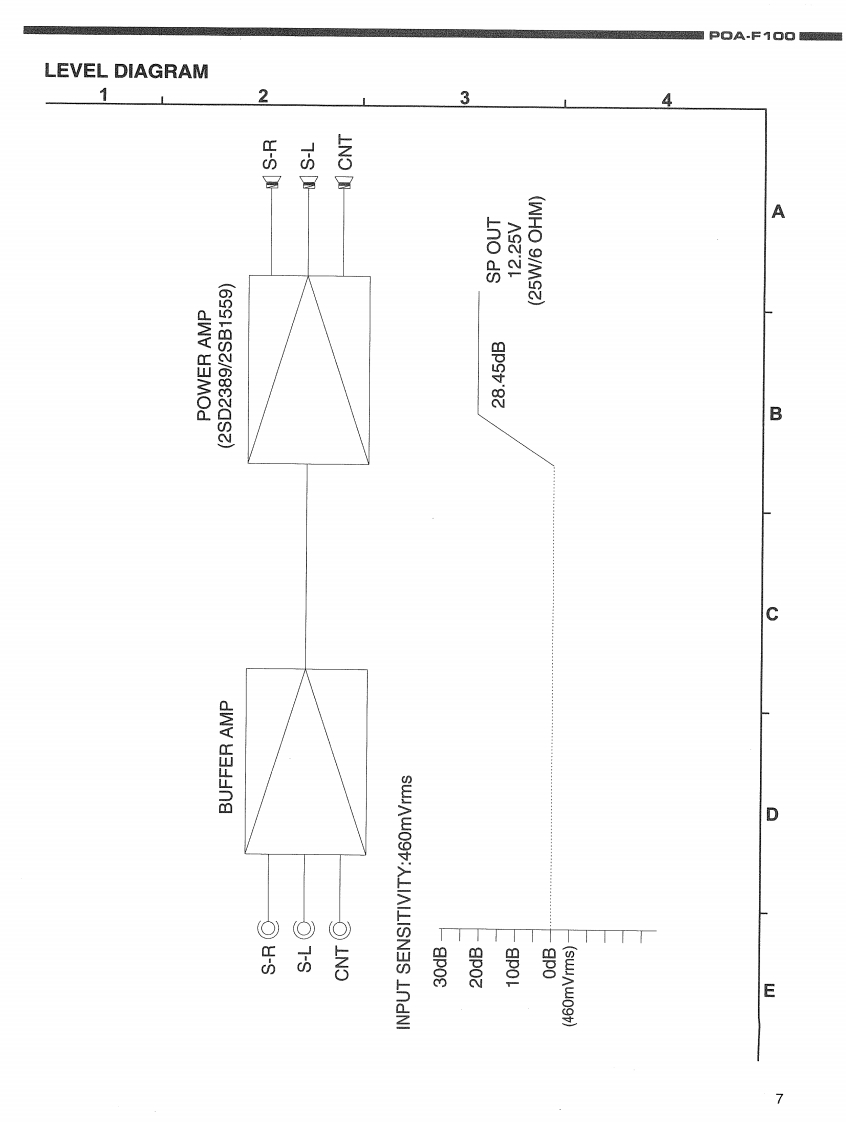

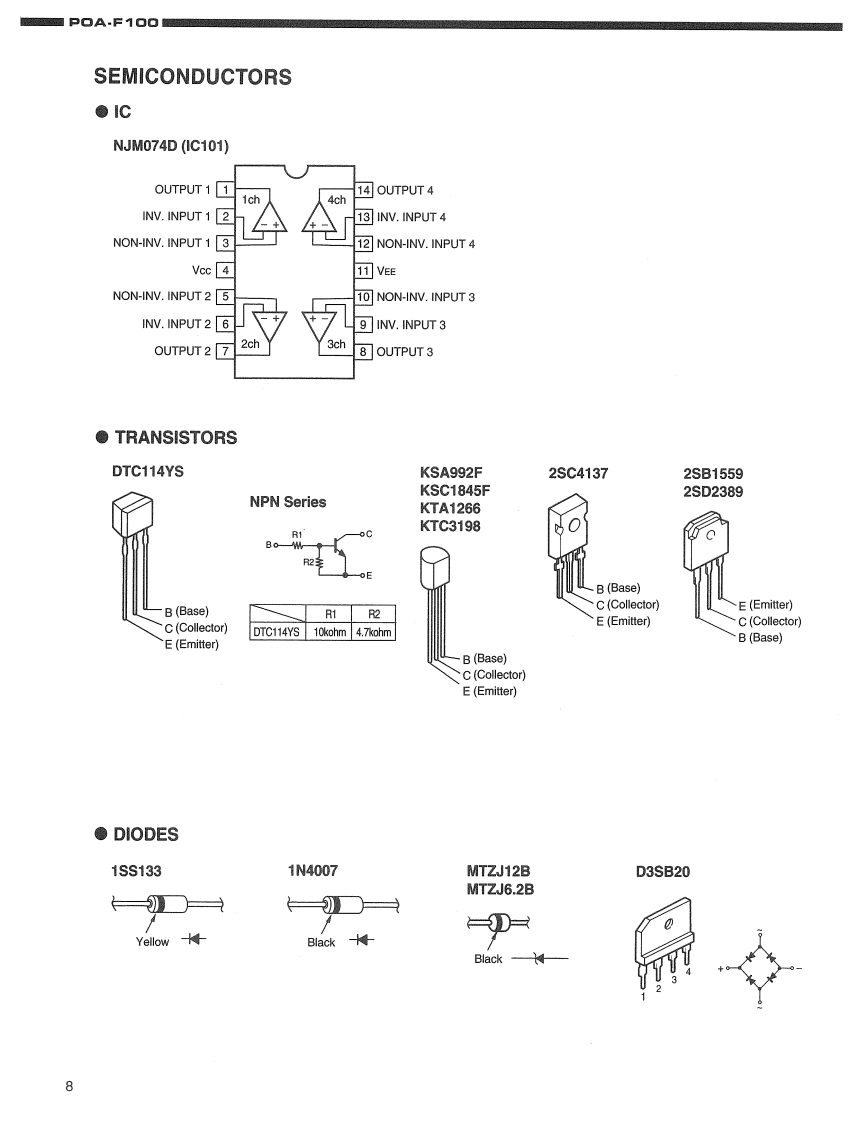

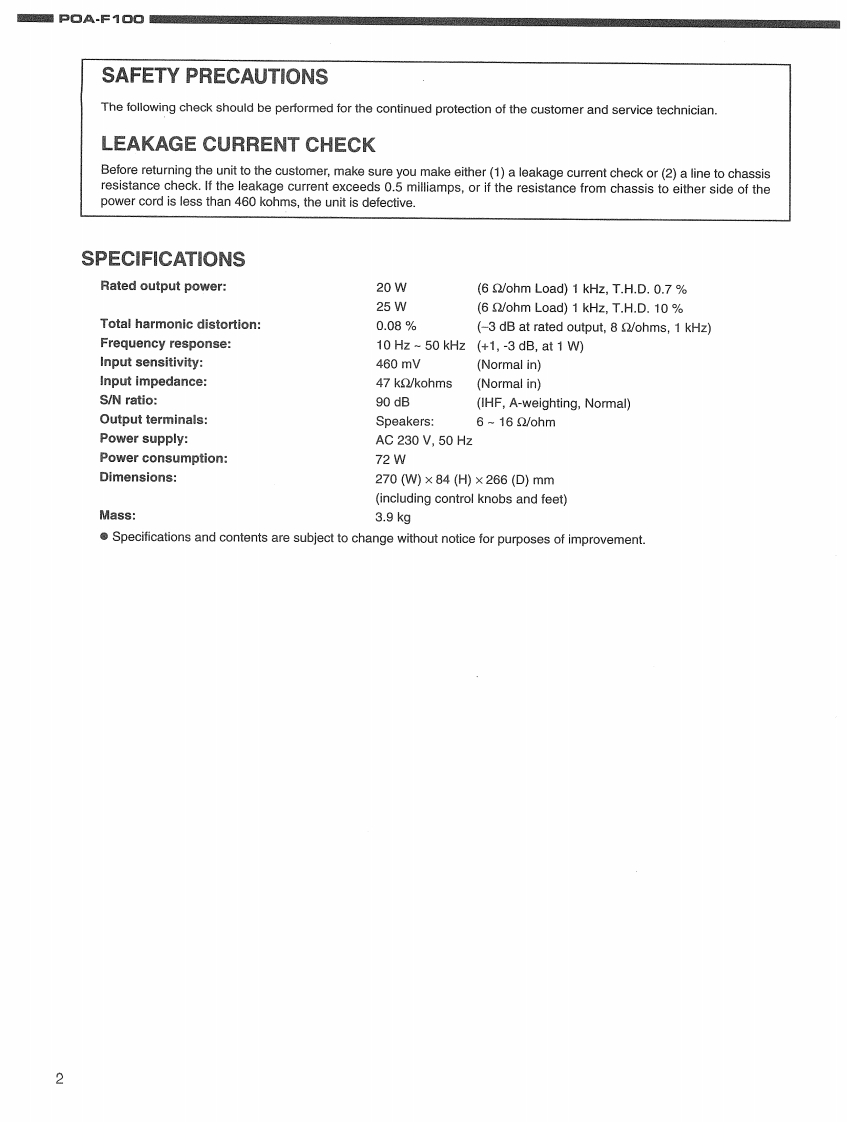

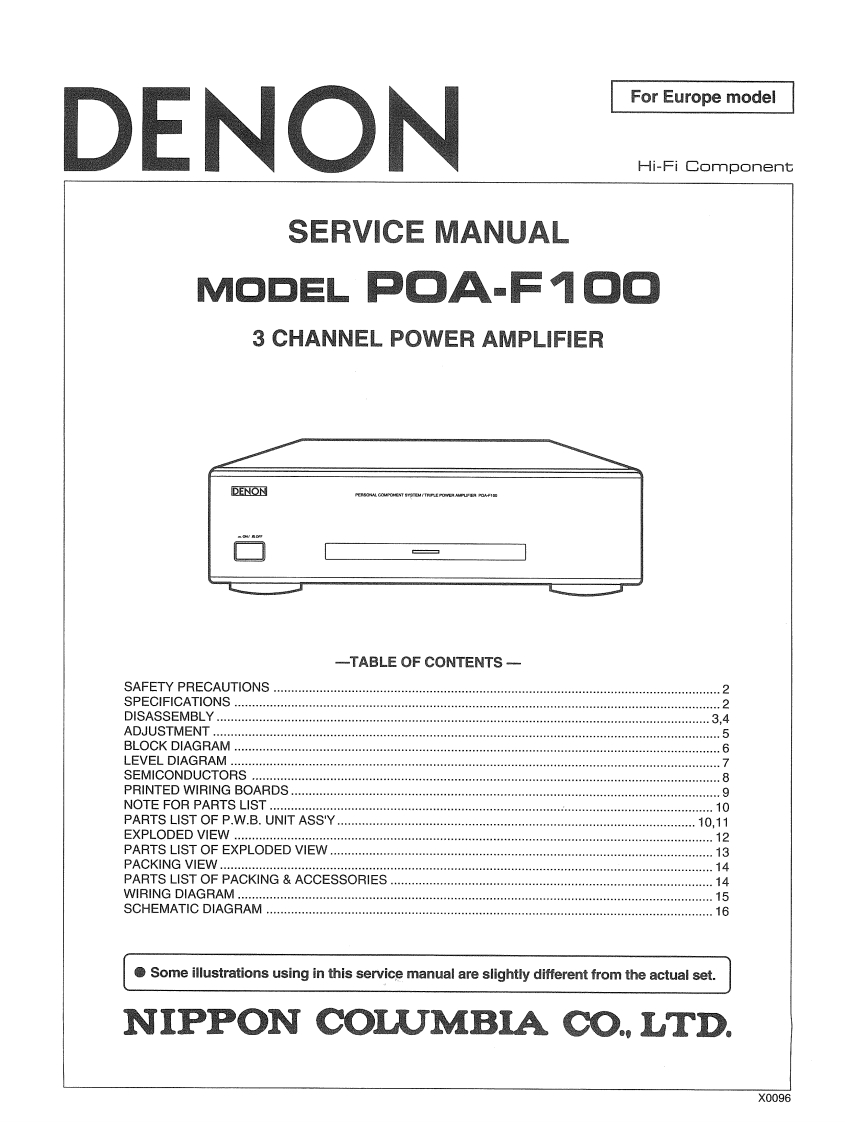

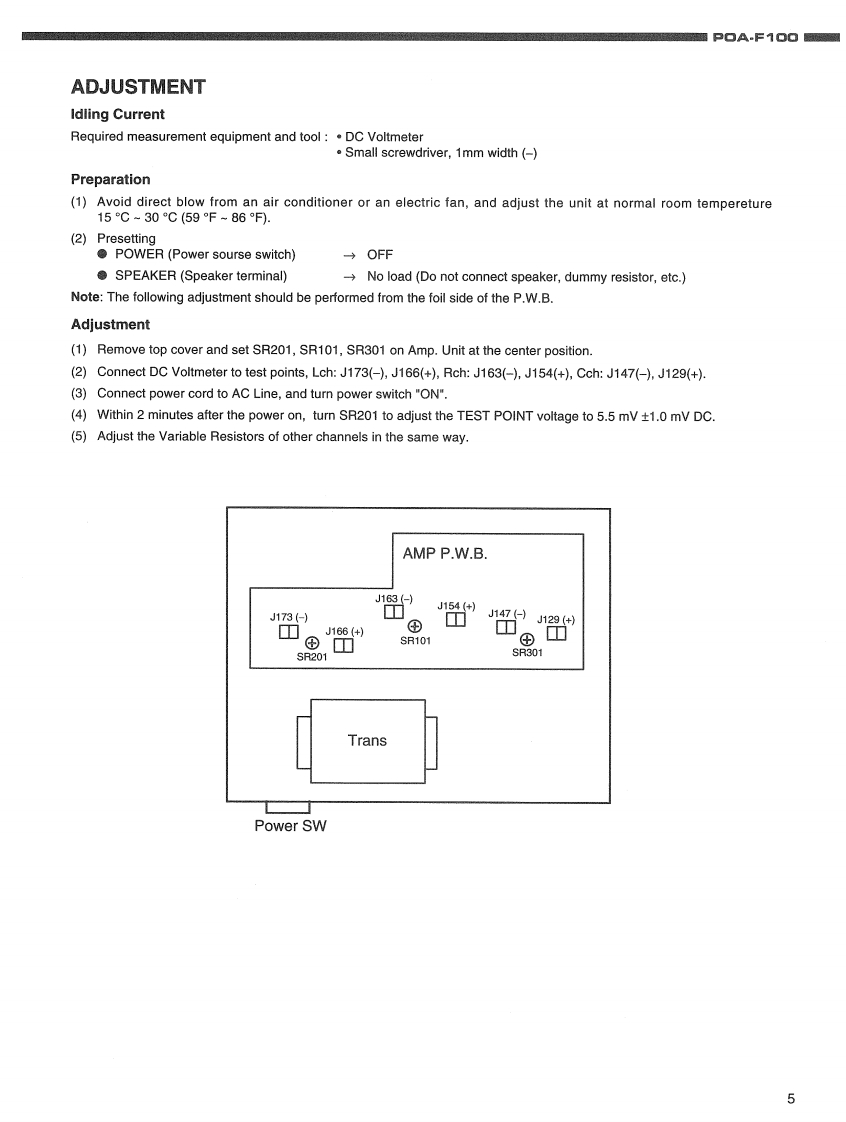

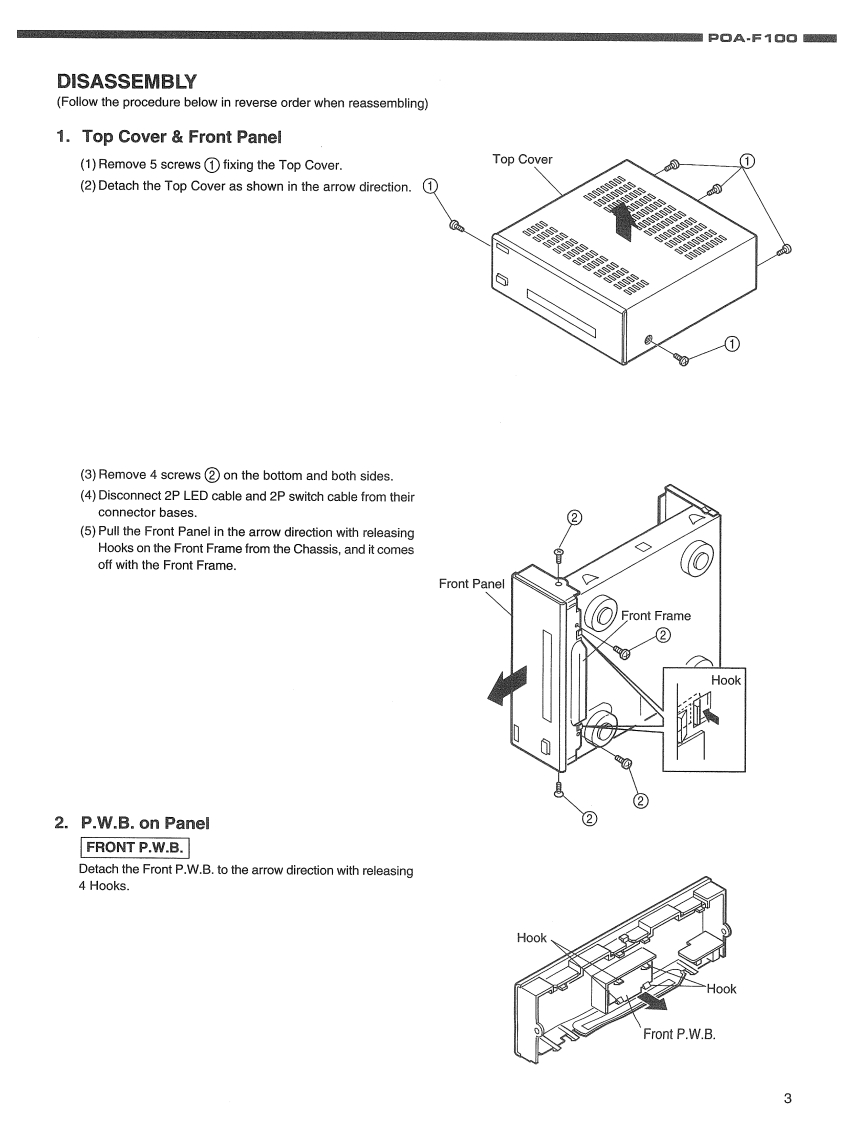

DENONFor Europe modelHi-Fi ComponentSERVICE MANUALMODEL POA-F1003 CHANNEL POWER AMPLIFIERDENON-TABLE OF CONTENTS-SAFETY PRECAUTIONSSPECIFICATIONS….2DISASSEMBLY…2ADJUSTMENT.3,4BLOCK DIAGRAM....................5LEVEL DIAGRAM.....6SEMICONDUCTORS74444444,,8PRINTED WIRING BOARDS.............NOTE FOR PARTS LIST .......10PARTS LIST OF PWB.UNIT ASSY....…10,11EXPLODED VIEW.......PARTS LIST OF EXPLODED VIEW12PACKING VIEW....1314PARTS LIST OF PACKING ACCESSORIES........................14WIRING DIAGRAM….15SCHEMATIC DIAGRAM..................16Some illustrations using in this service manual are slightly different from the actual set.NIPPON COLUMBIA CO.,LTDX0096
