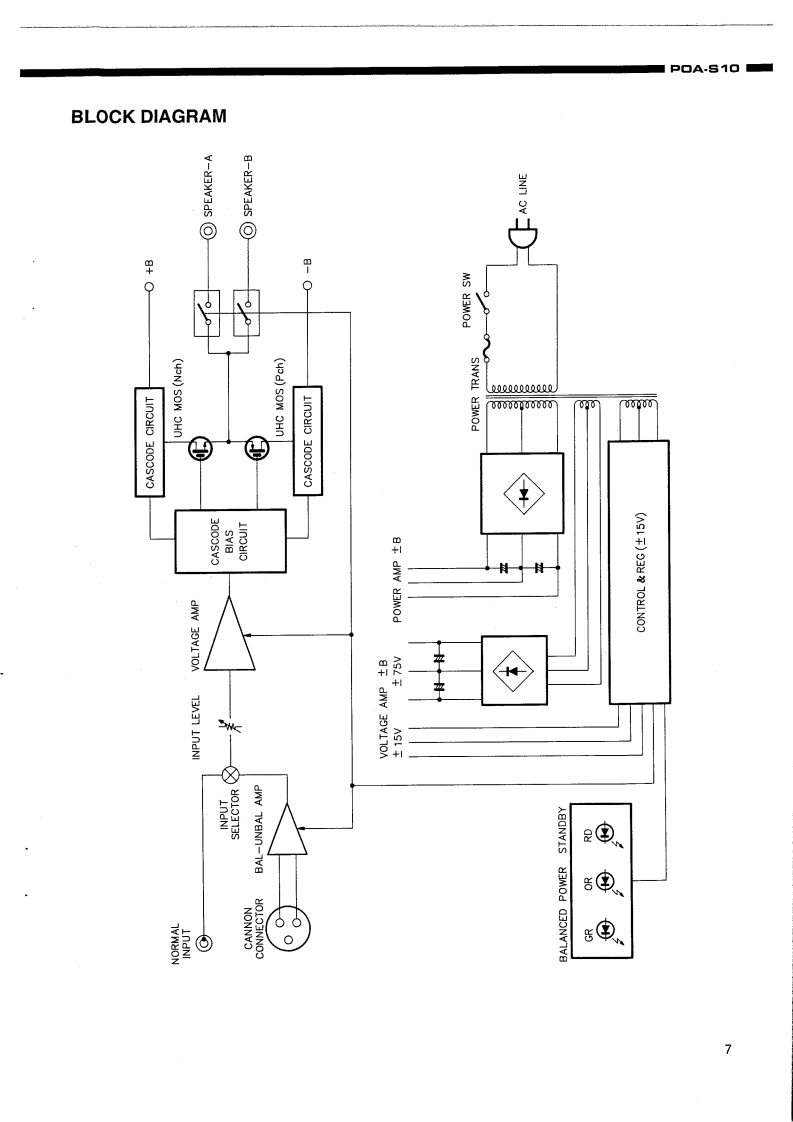

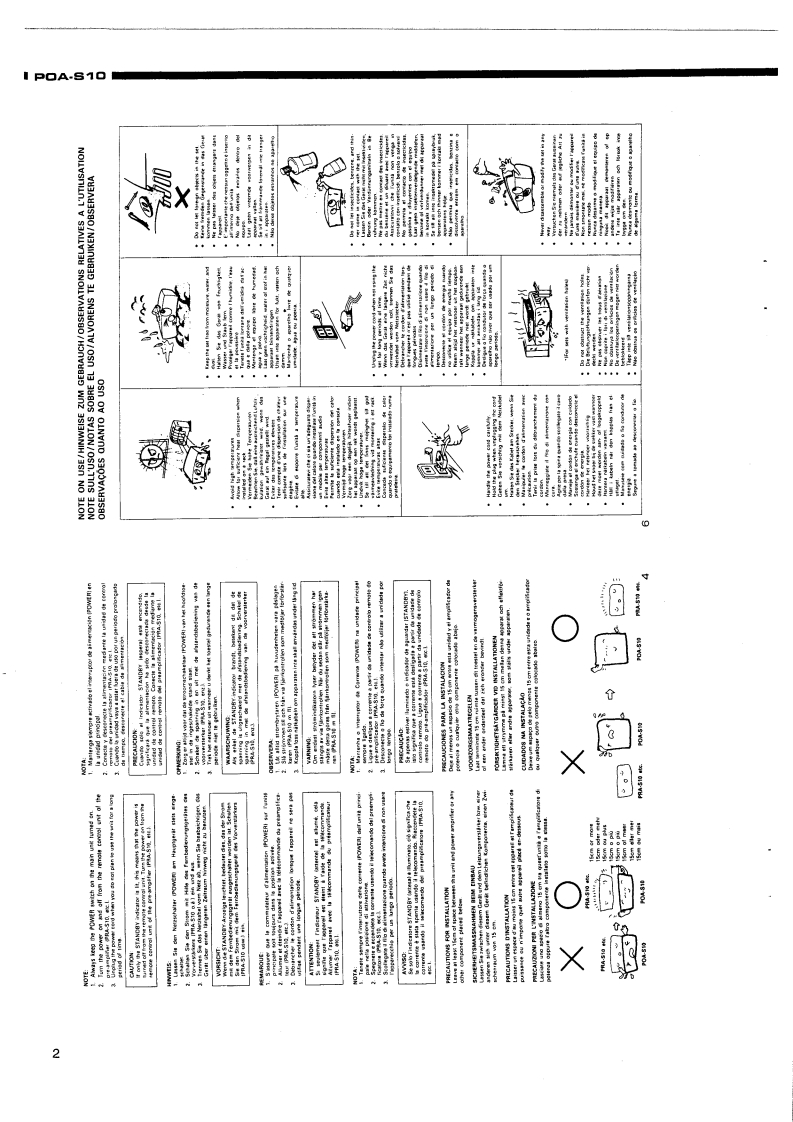

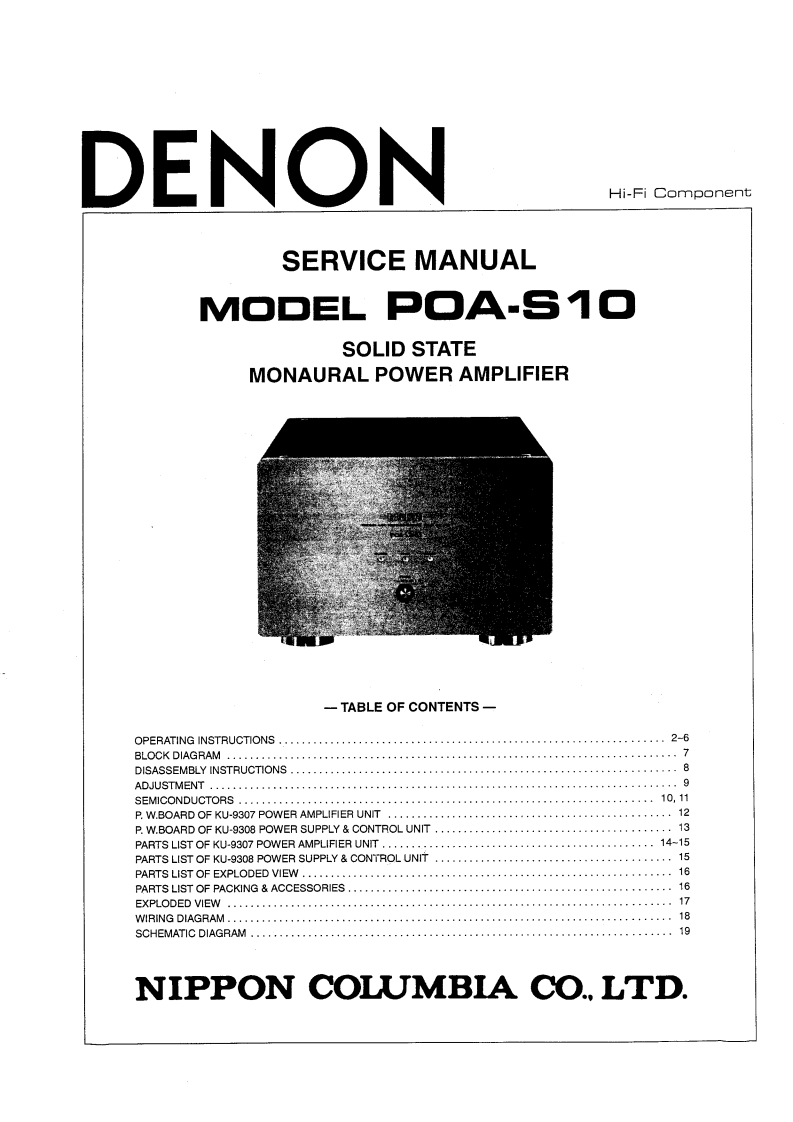

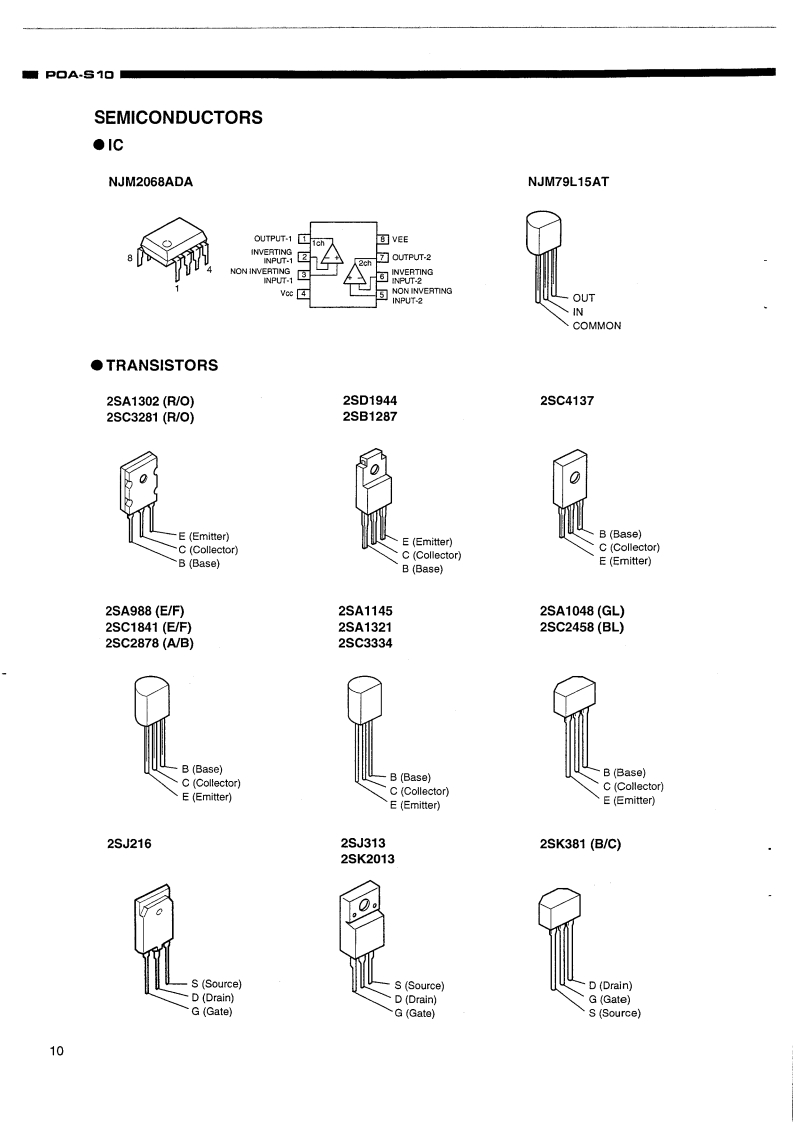

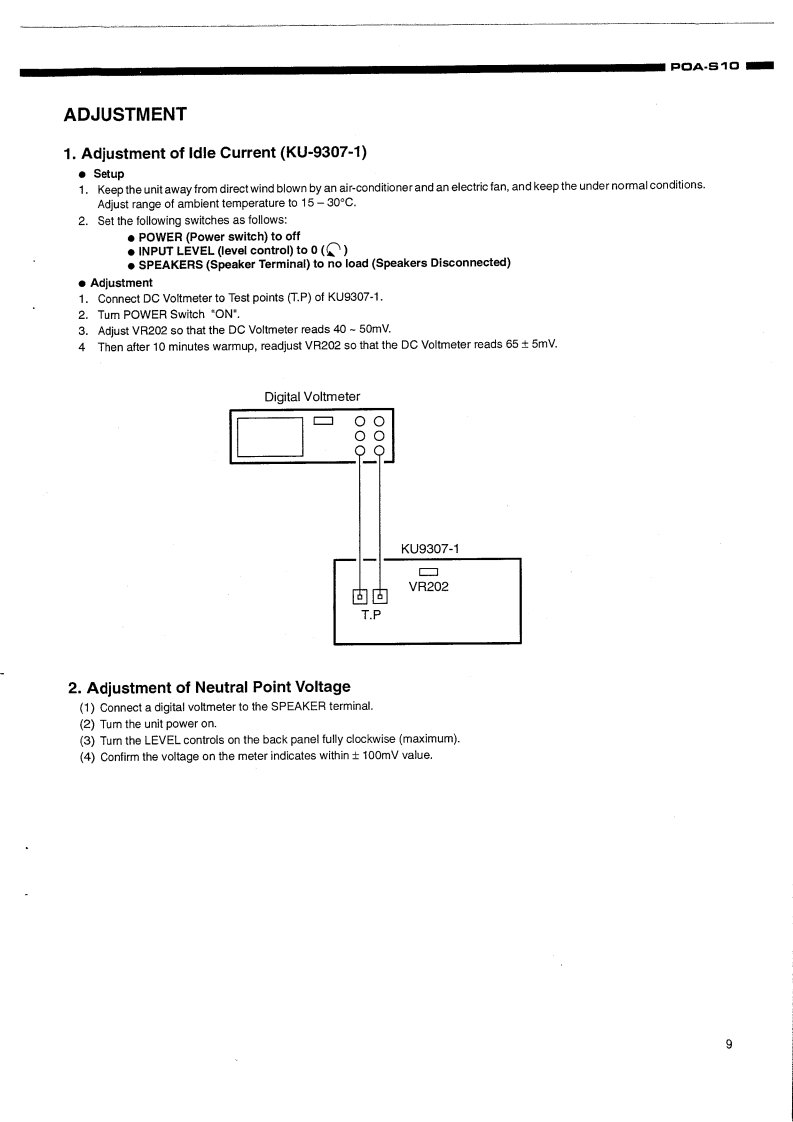

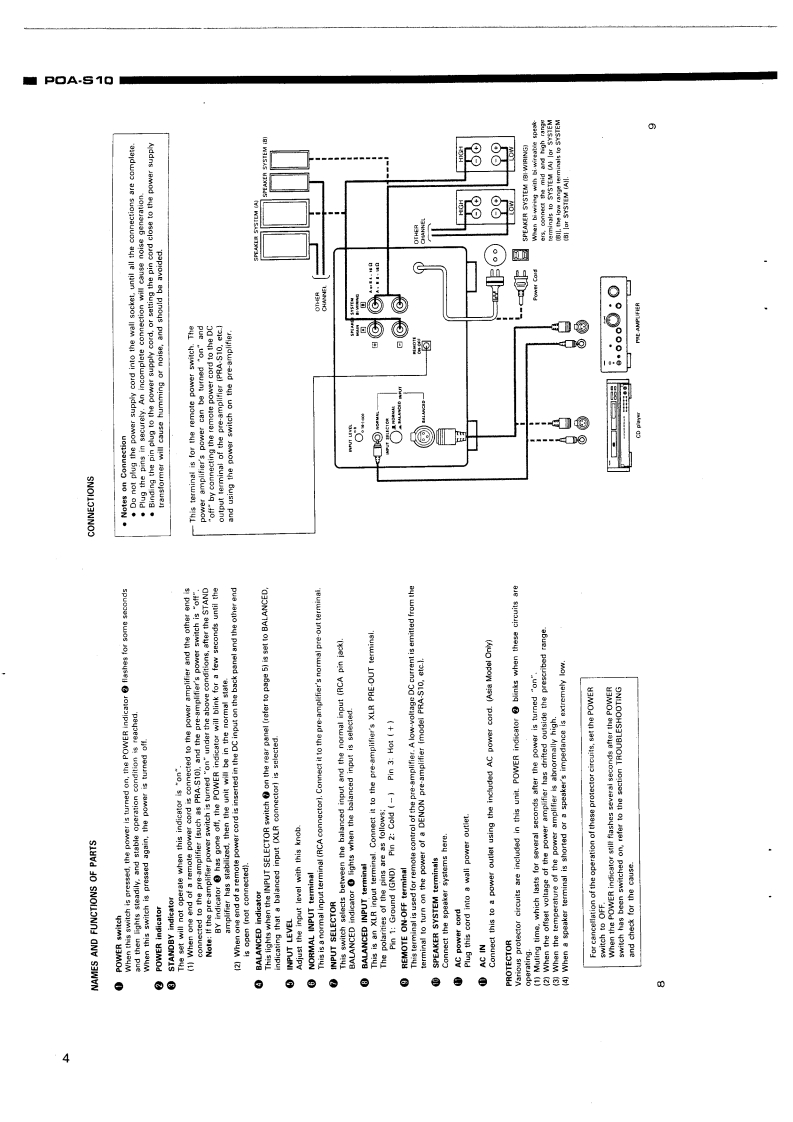

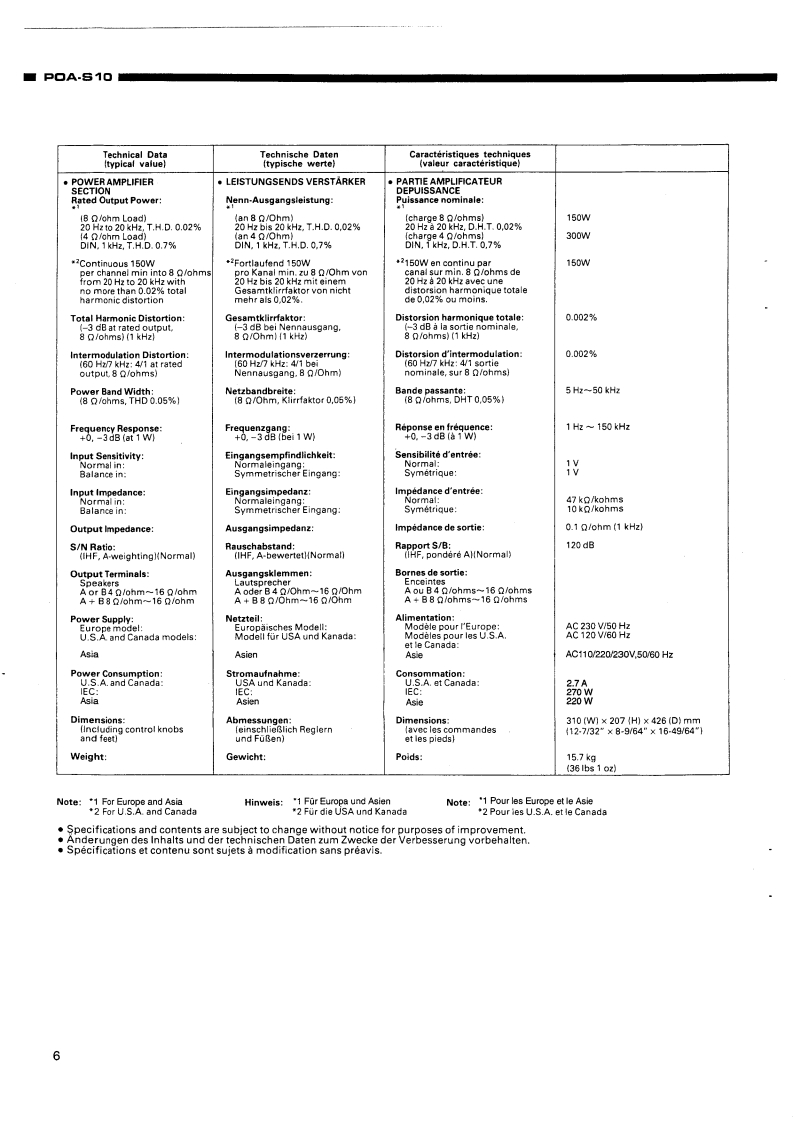

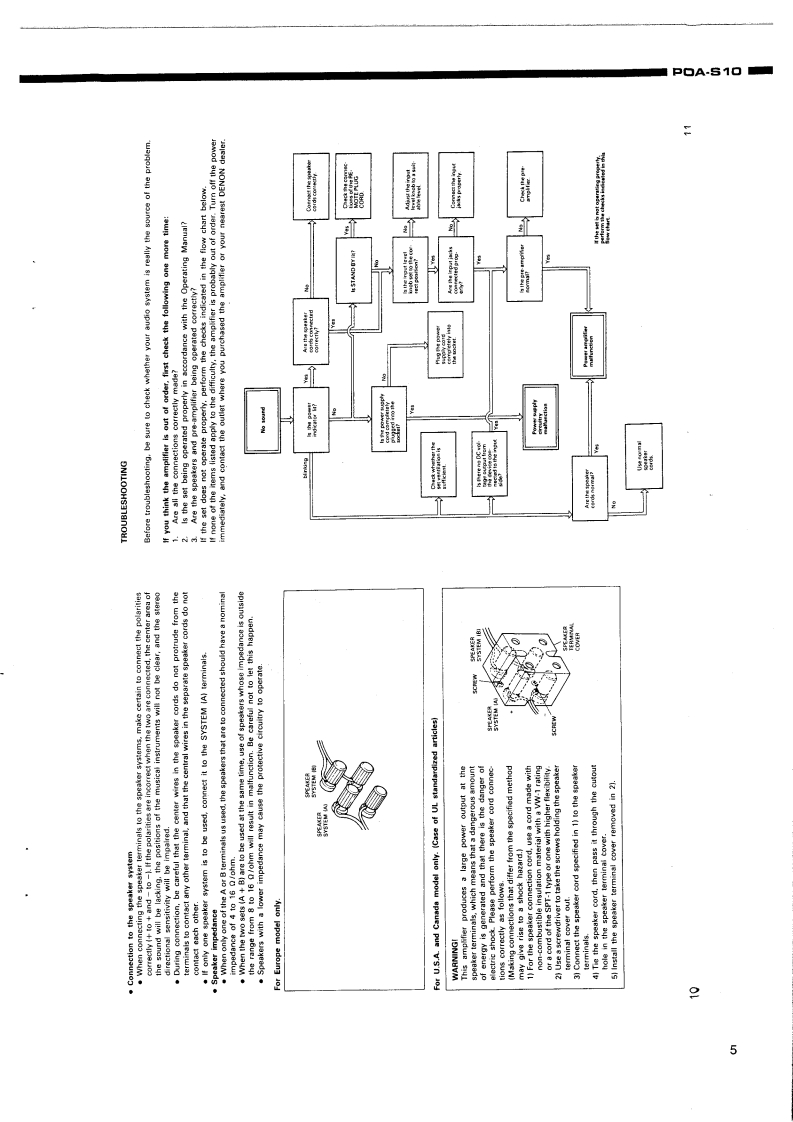

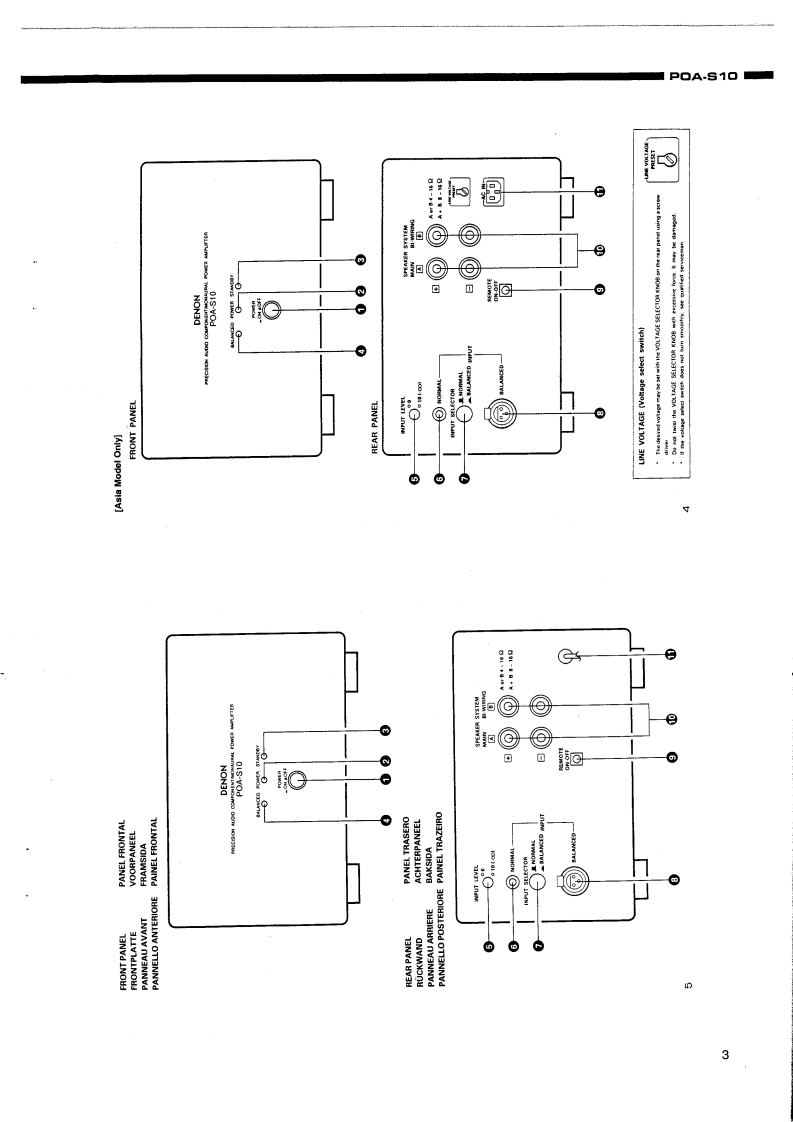

DENONHi-Fi ComponentSERVICE MANUALMODEL POA-S1▣SOLID STATEMONAURAL POWER AMPLIFIER-TABLE OF CONTENTS-OPERATING INSTRUCTIONS....................................................2-6BLOCK DIAGRAMDISASSEMBLY INSTRUCT1ONS..,..,..,.............,.,,,,,,,,,,,,..··,6ADJUSTMMENT ................................................................................SEMICONDUCTORS....10,11P.W.BOARD OF KU-9307 POWER AMPLIFIER UNIT ..12P.W.BOARD OF KU-9308 POWER SUPPLY CONTROL UNIT...................................PARTS LIST OF KU-9307 POWER AMPLIFIER UNIT ......14-15PARTS LISTOF KU-9308 POWER SUPPLY&CONTAOL UNIT.........................................PARTS LIST OF EXPLODED VIEW.....,,.,,,,,,,,,..,6PARTSLISTOF PACKING&ACCESSORIES........................................................EXPLODED VIEW ............................................................................7WIRING DIAGRAM......................................................................SCHEMATICDIAGRAM .................................................................。NIPPON COLUMBIA CO.,LTD.
