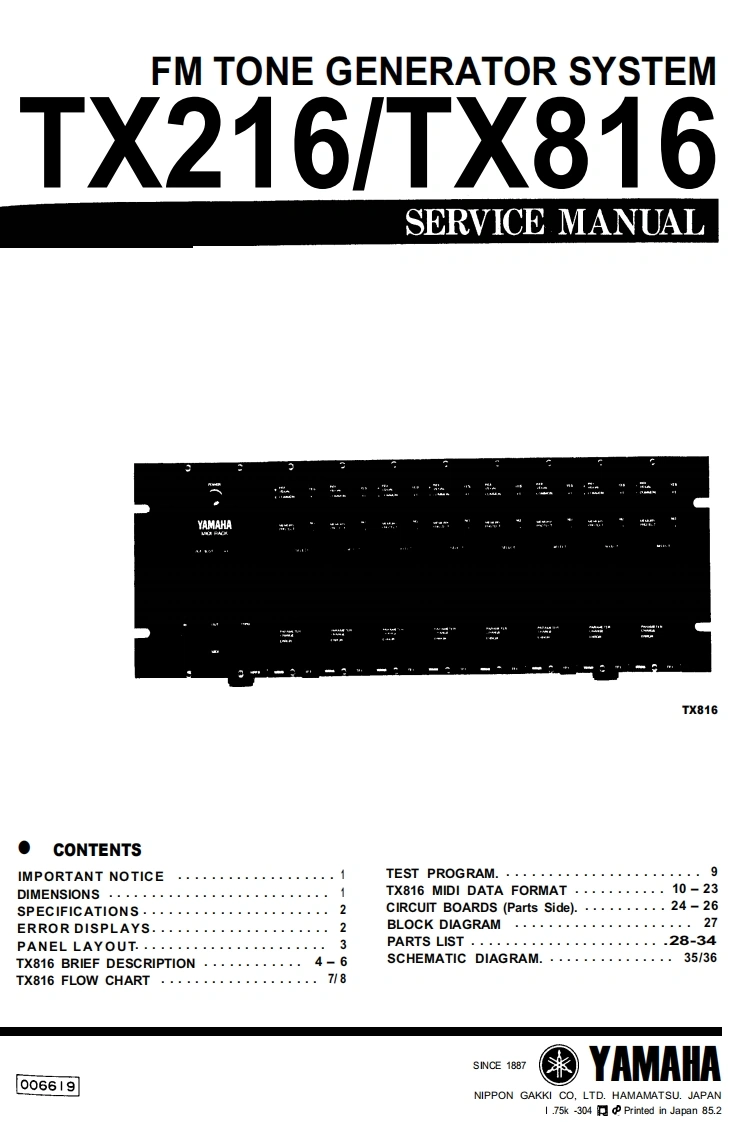

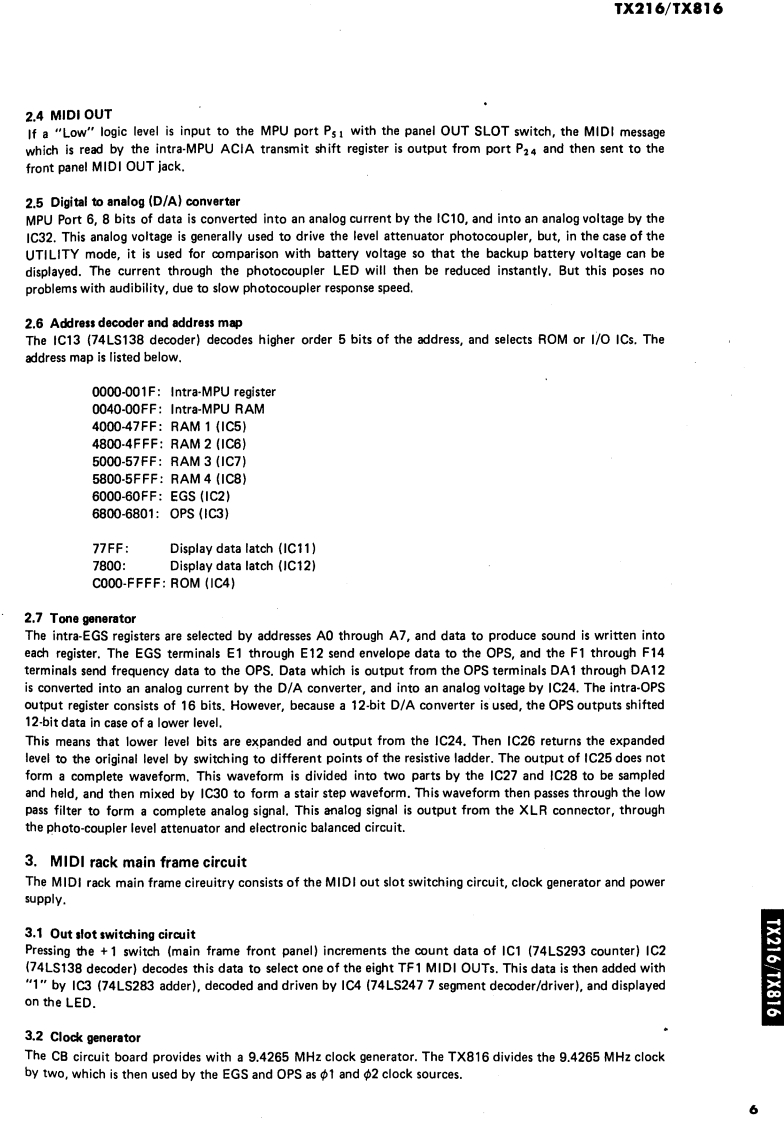

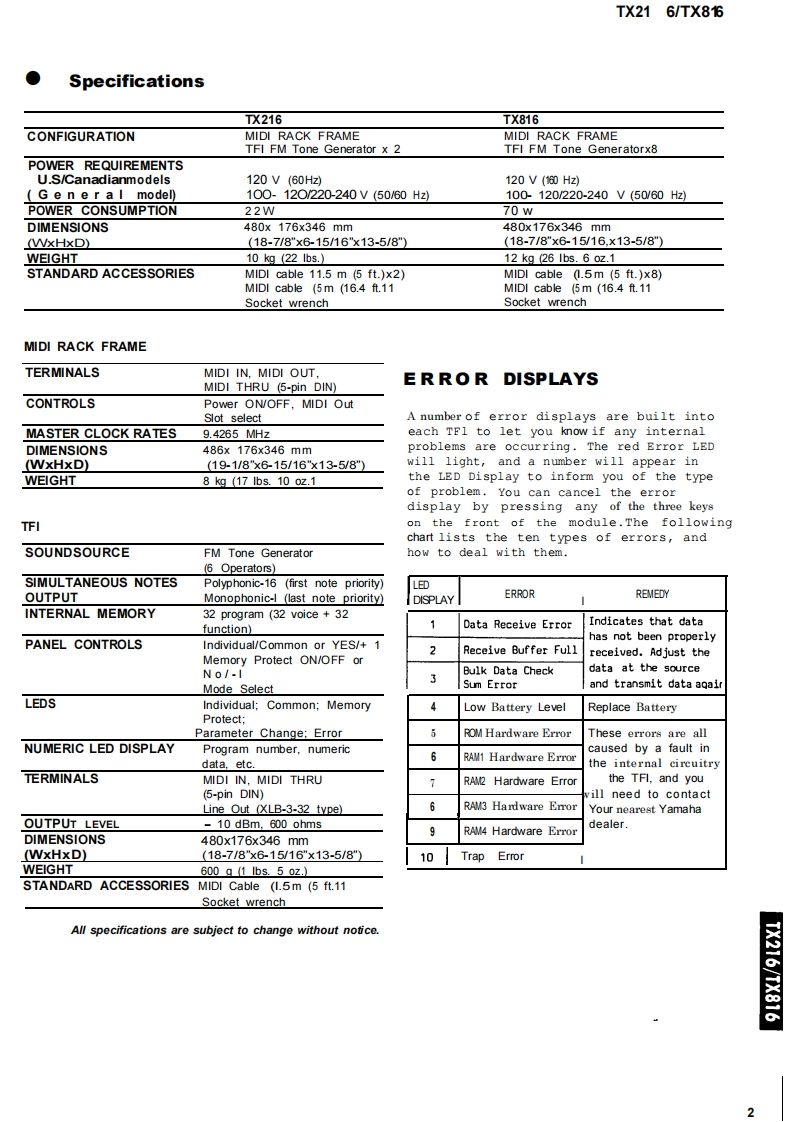

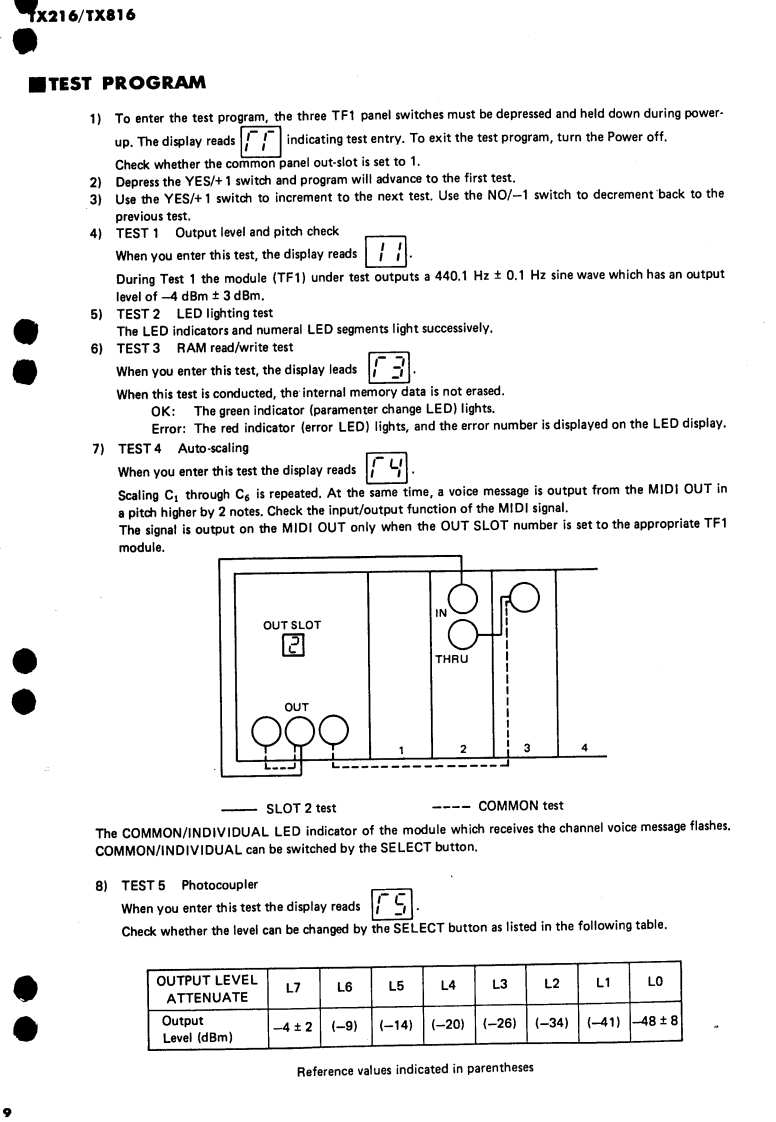

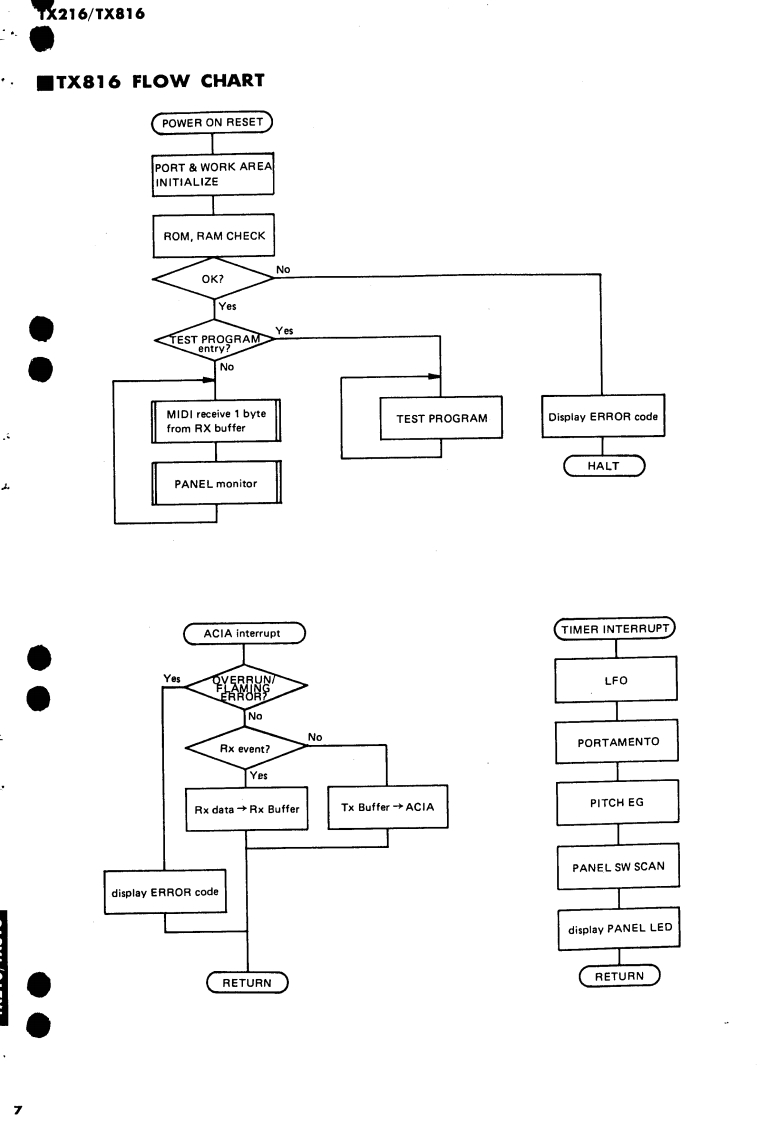

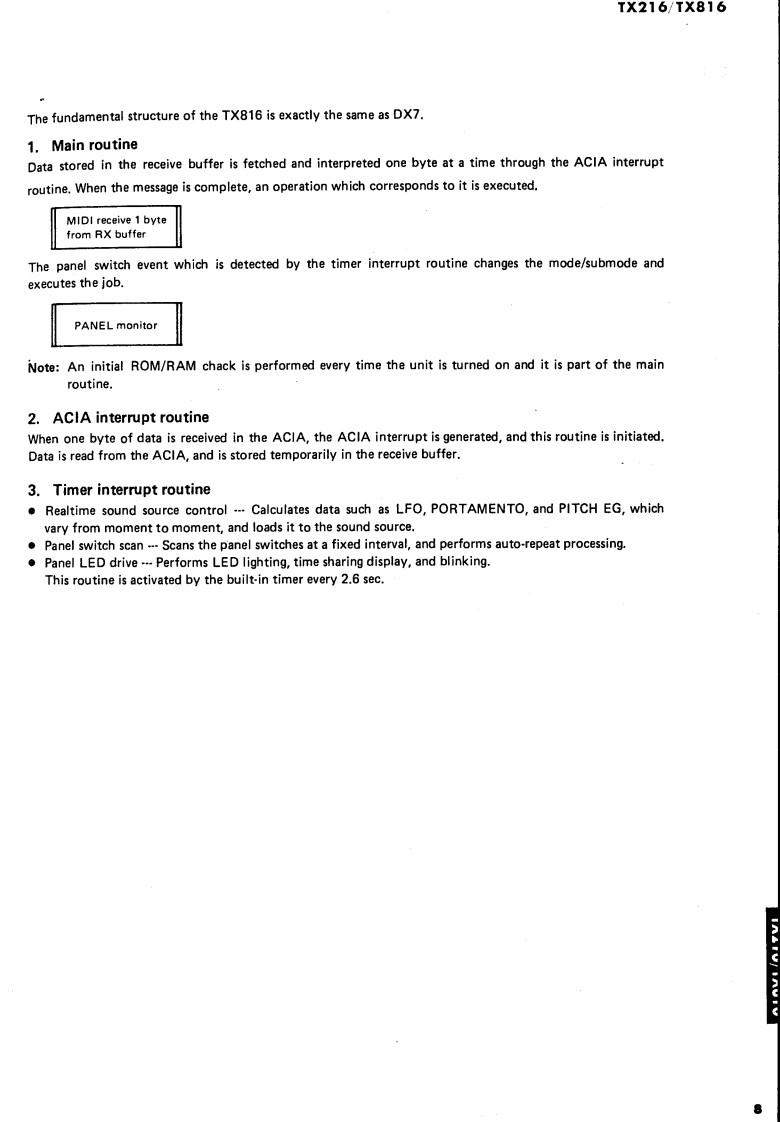

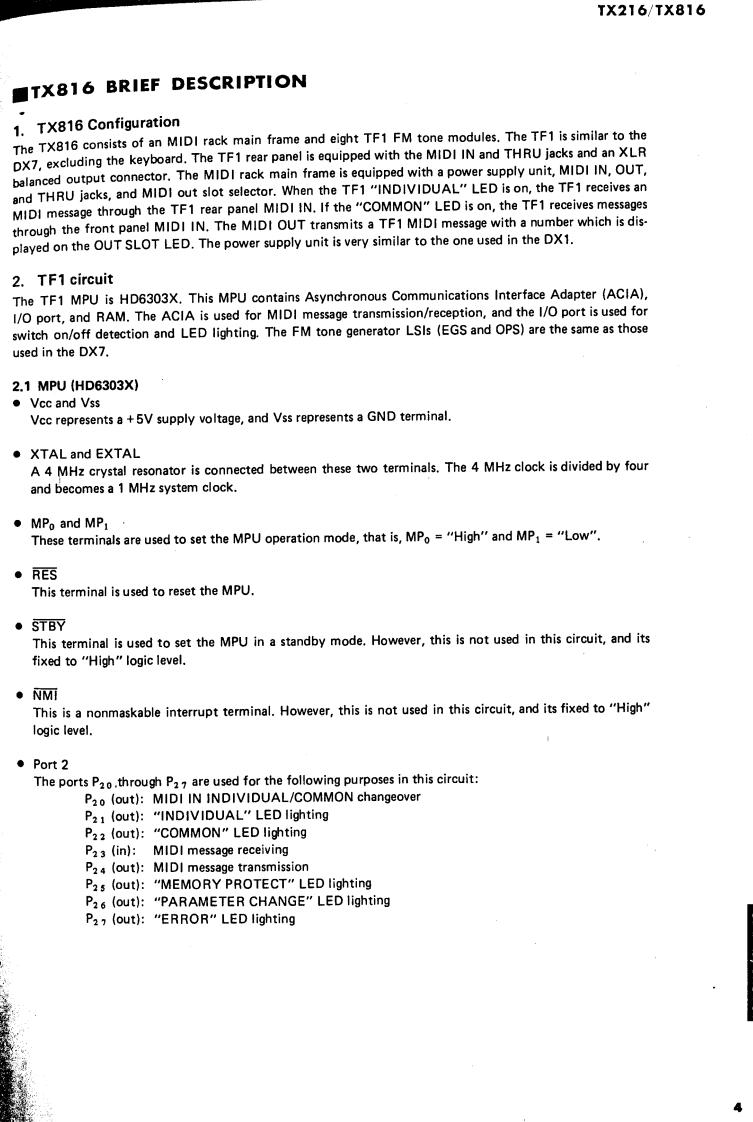

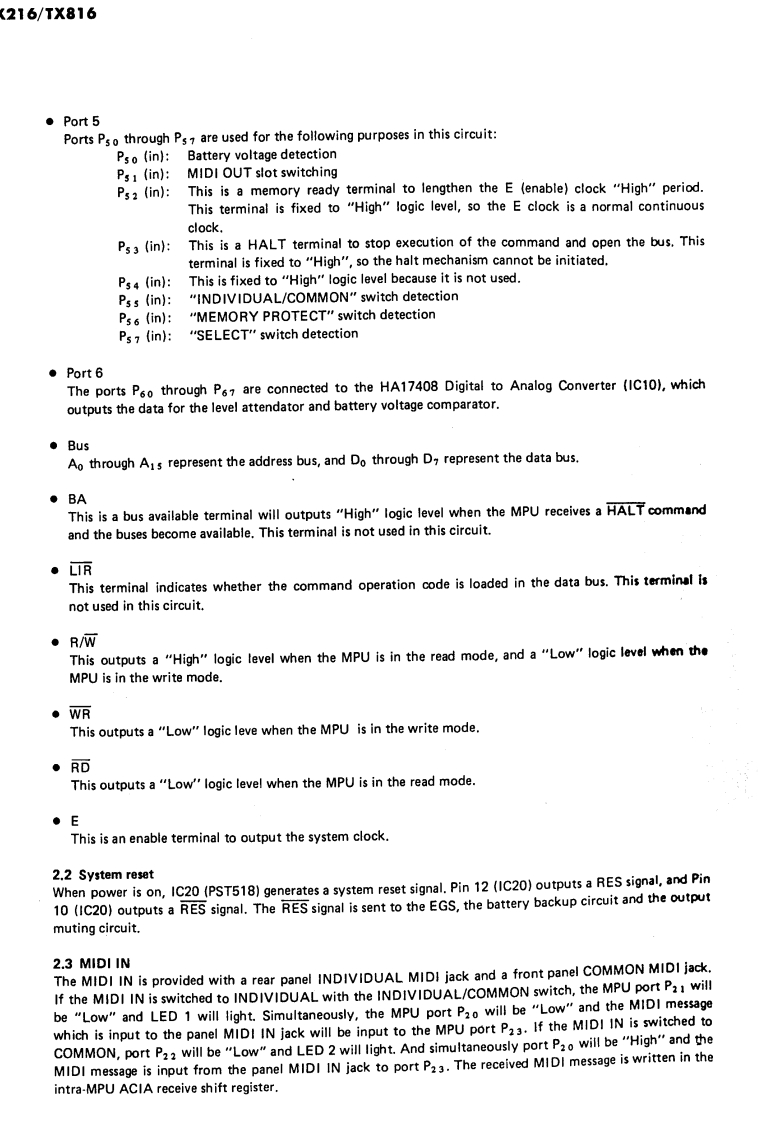

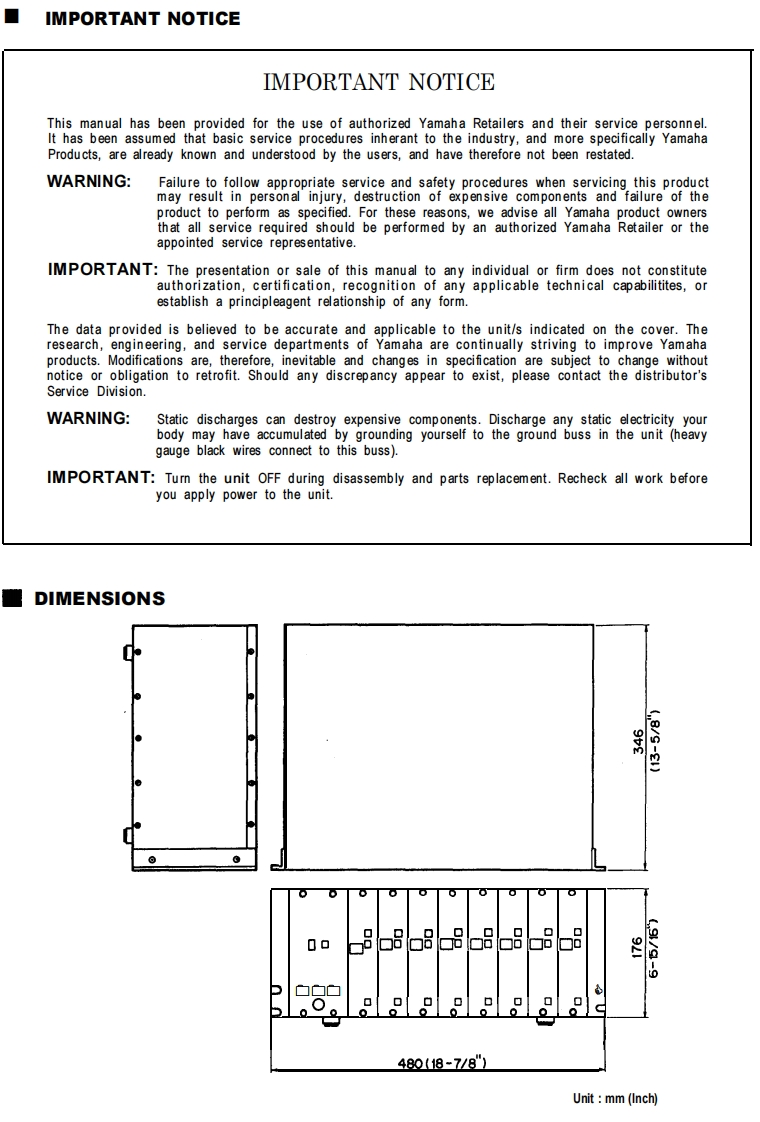

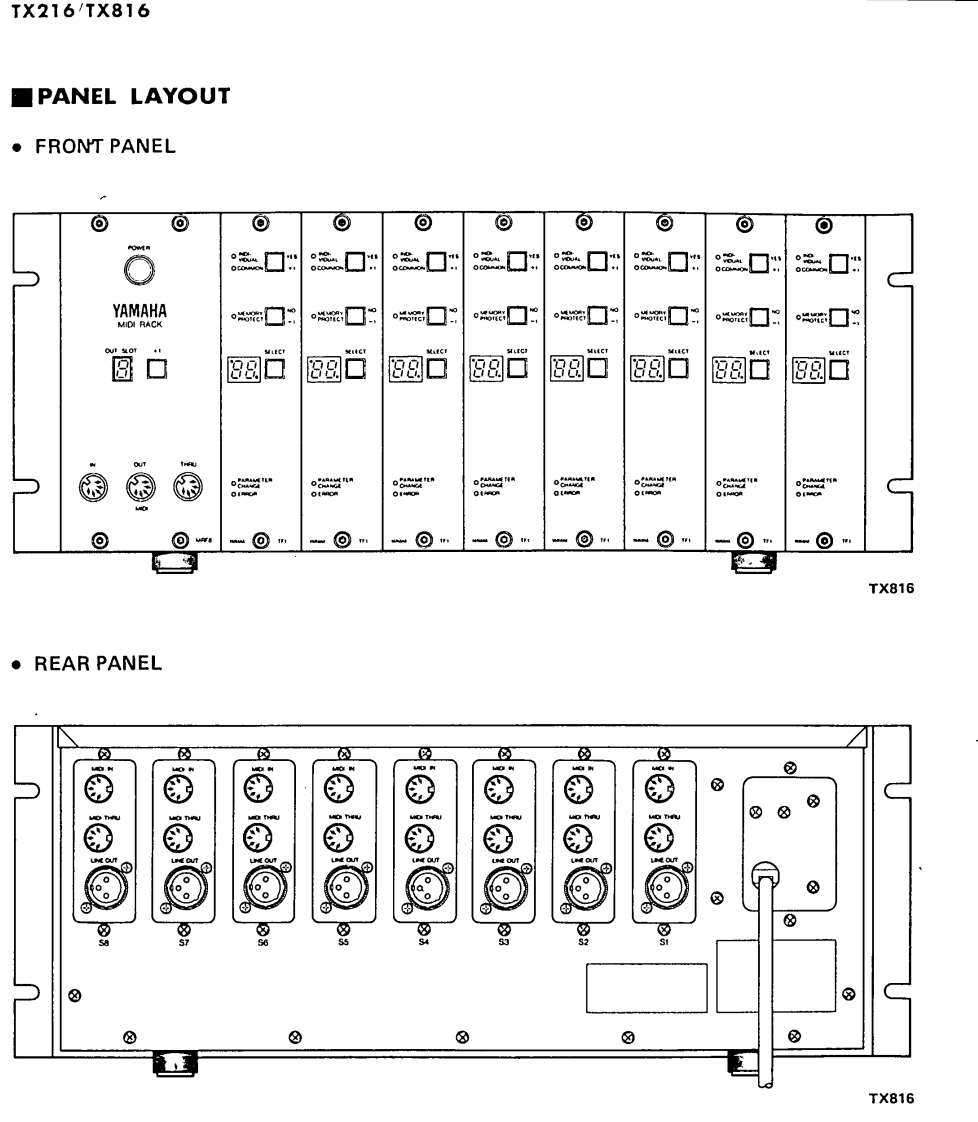

FM TONE GENERATOR SYSTEMTX216/TX816SERVICE MANUALYAMAHATX816CONTENTSIMPORTANT NOTICETEST PROGRAM.···.··.·...·9DIMENSIONS1TX816 MIDI DATA FORMAT.·....·10-23SPECIFICATIONS.·····················2CIRCUIT BOARDS(Parts Side).··.··..·.24-26ERROR DISPLAYS.··:····2BLOCK DIAGRAM.27PANEL LAYOUT.·············3PARTS LIST..:.·····.28-34TX816 BRIEF DESCRIPTION····.·.·····4-6SCHEMATIC DIAGRAM.·············35/36TX816 FLOW CHART718SINCE 1887YAMAHA006619NIPPON GAKKI CO,LTD.HAMAMATSU.JAPAN1 .75k-304 Printed in Japan 85.2
