第1页 / 共22页
第2页 / 共22页
第3页 / 共22页
第4页 / 共22页
第5页 / 共22页
第6页 / 共22页
第7页 / 共22页
第8页 / 共22页
第9页 / 共22页
第10页 / 共22页
试读已结束，还剩12页，您可下载完整版后进行离线阅读
THE END

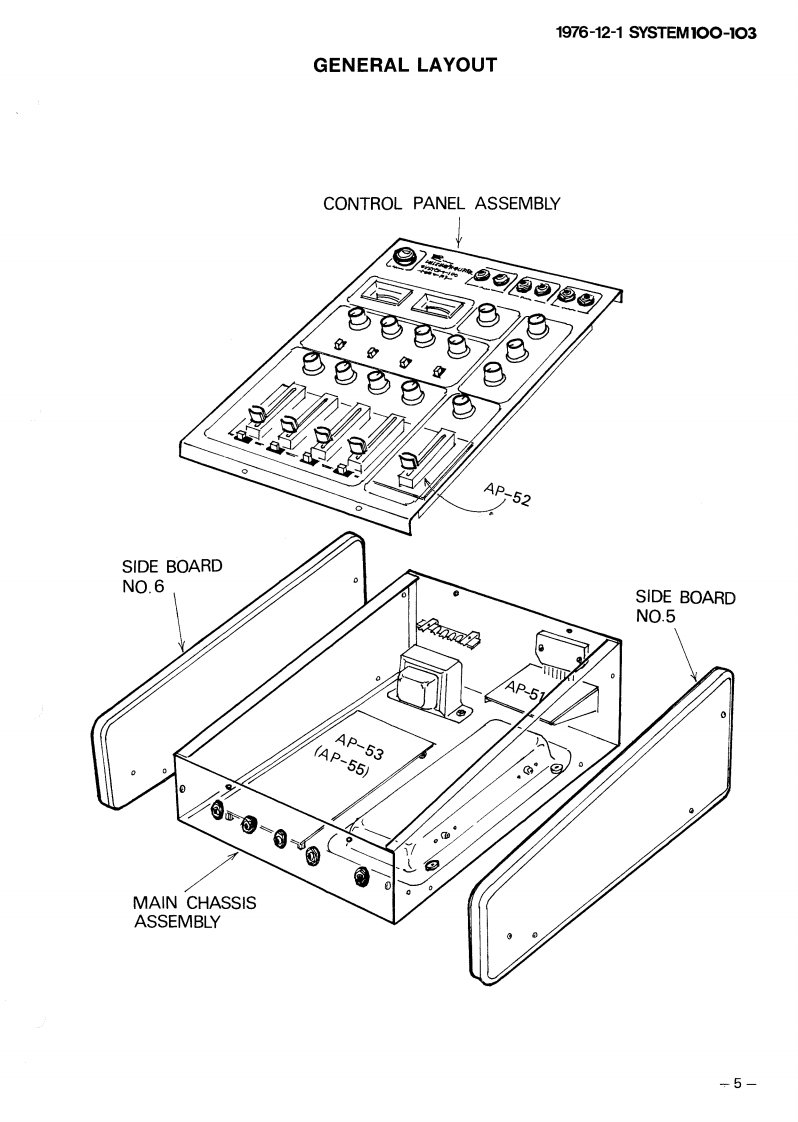

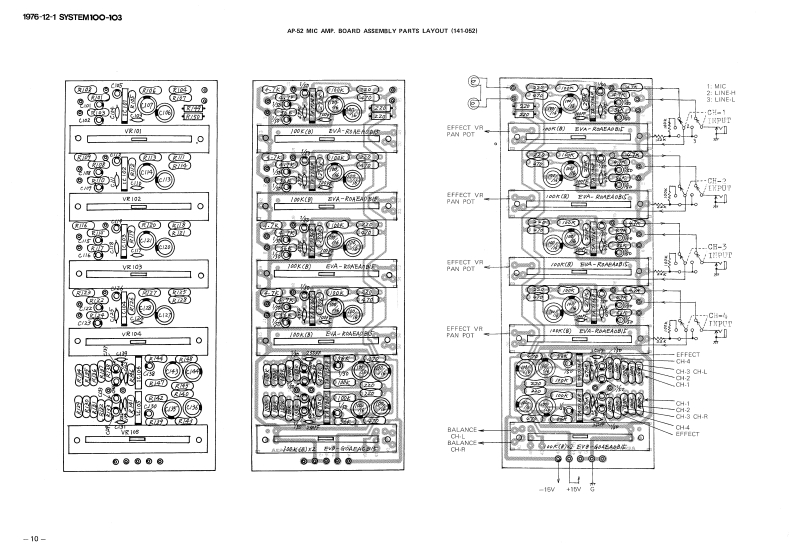

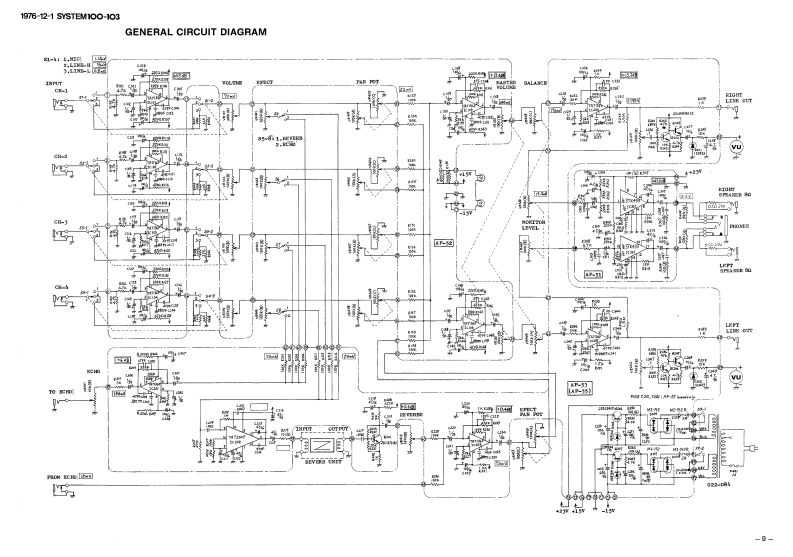

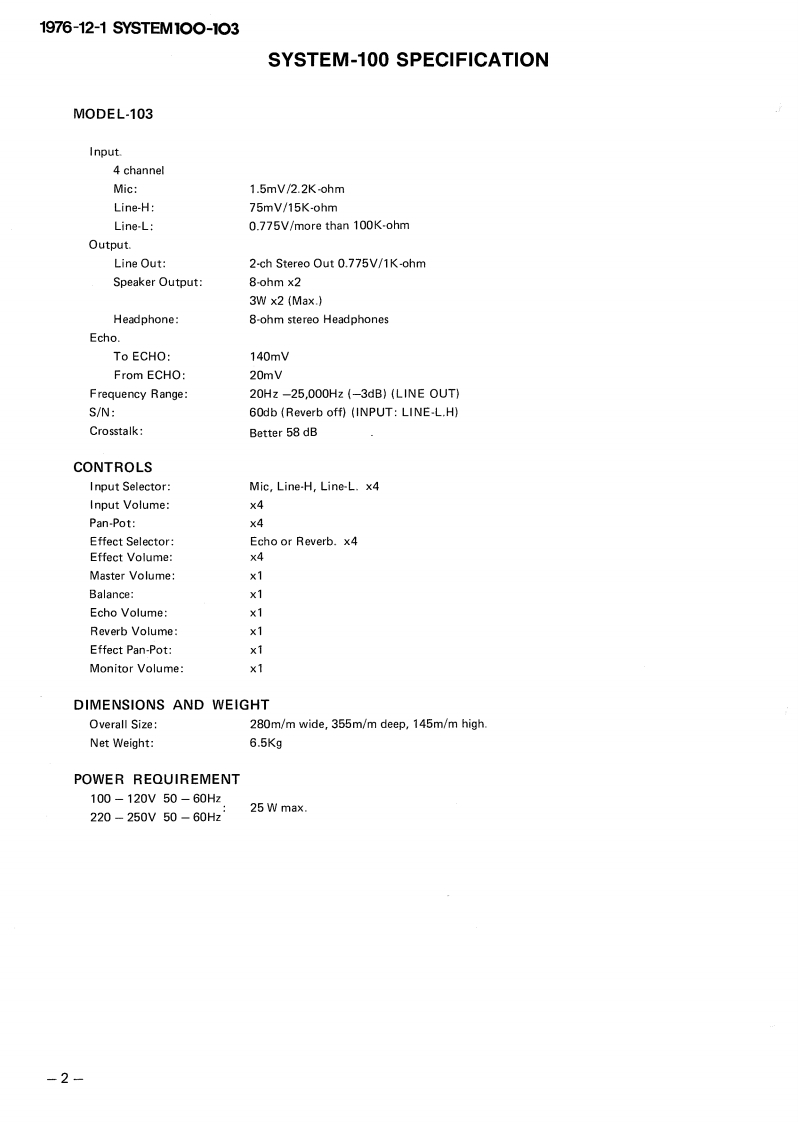

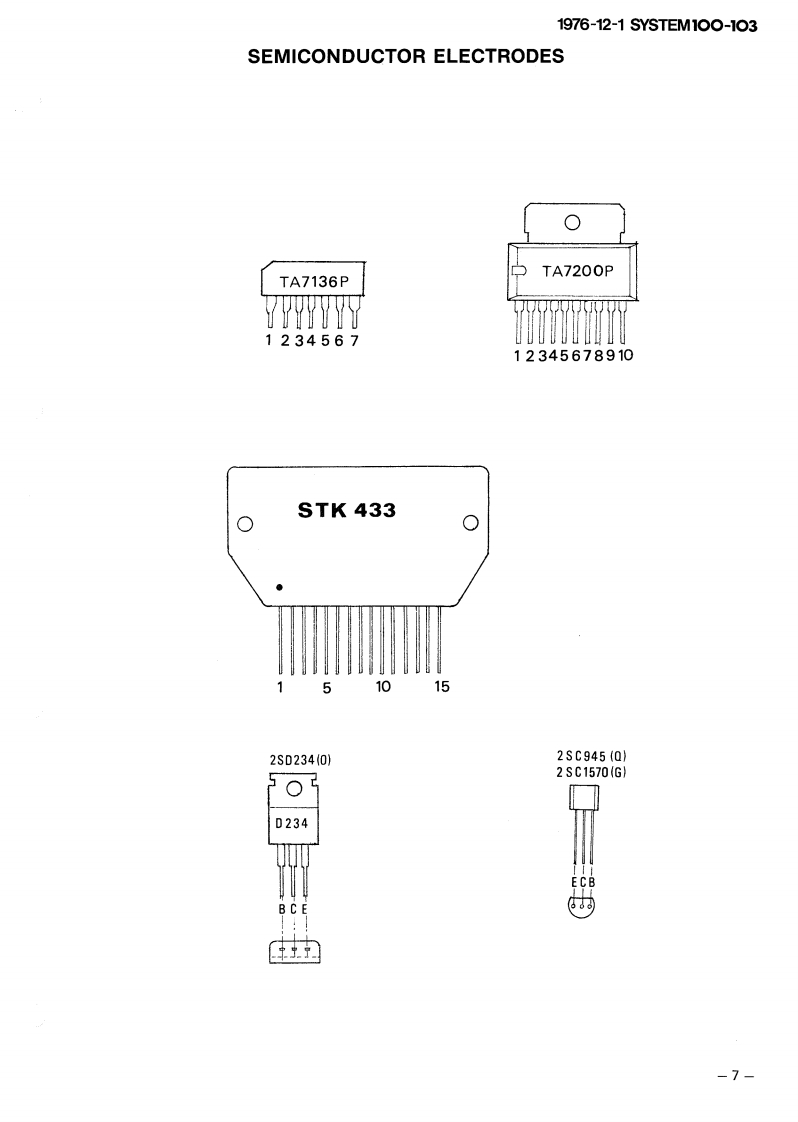

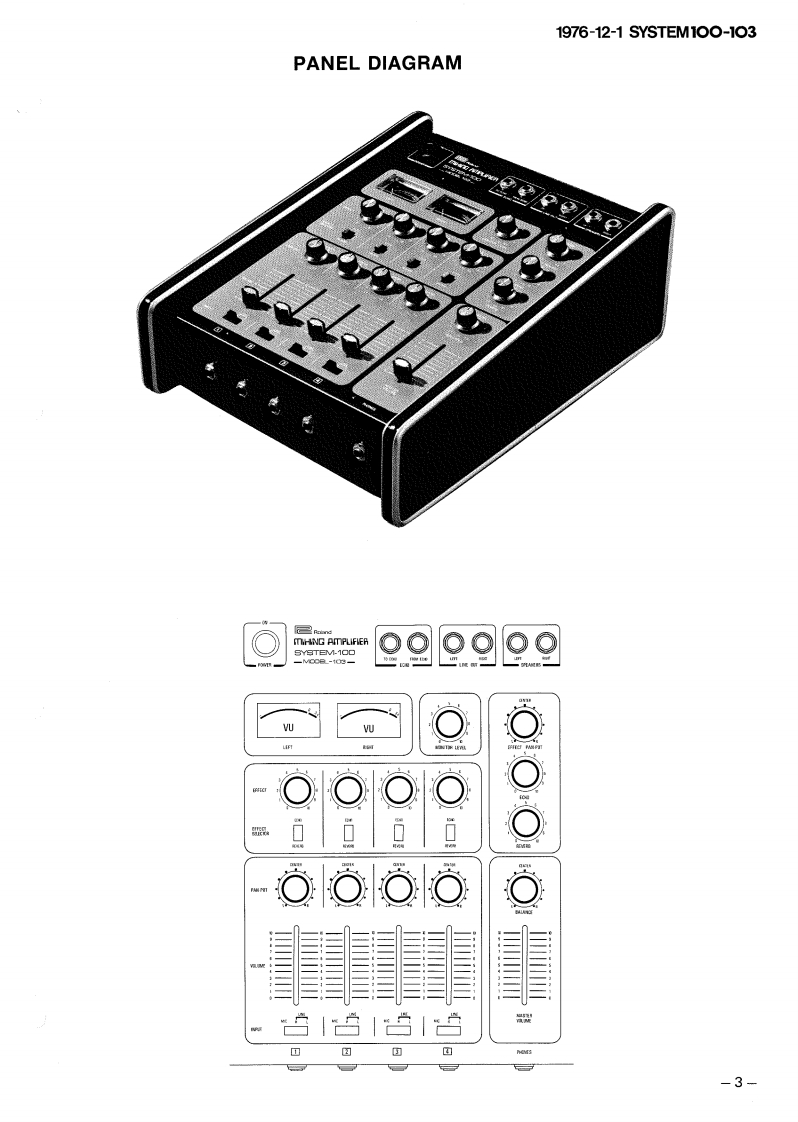

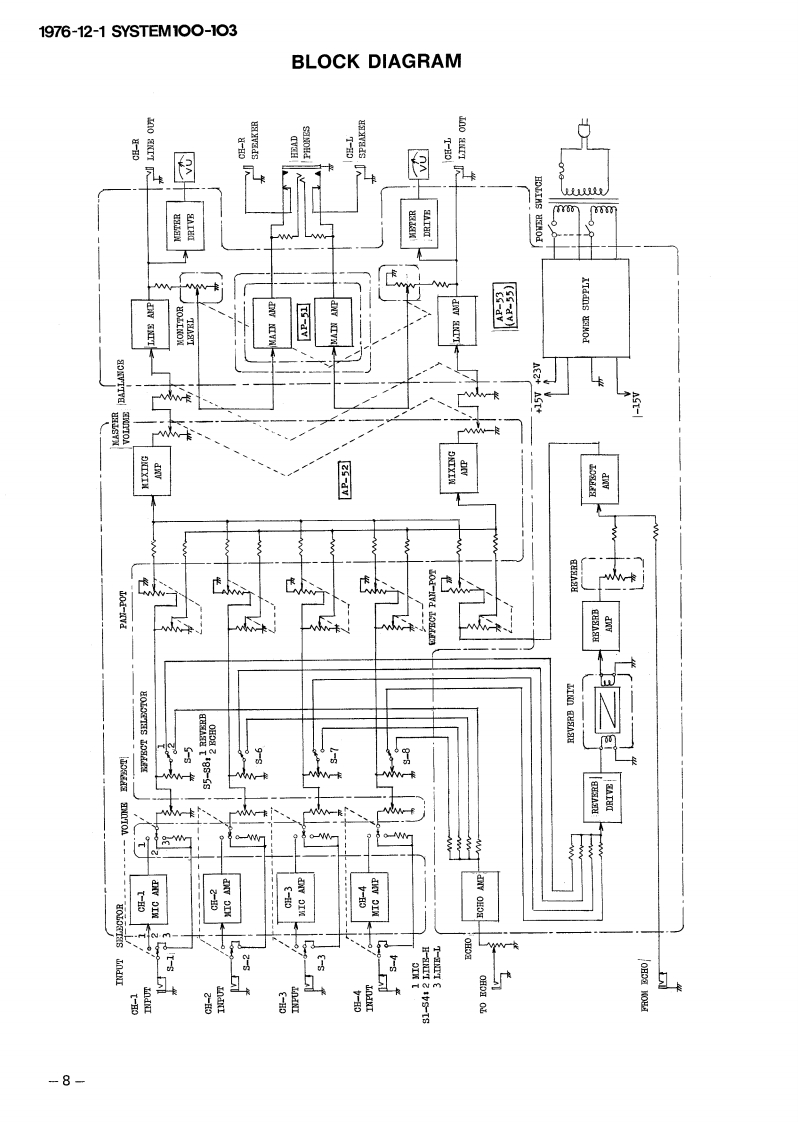

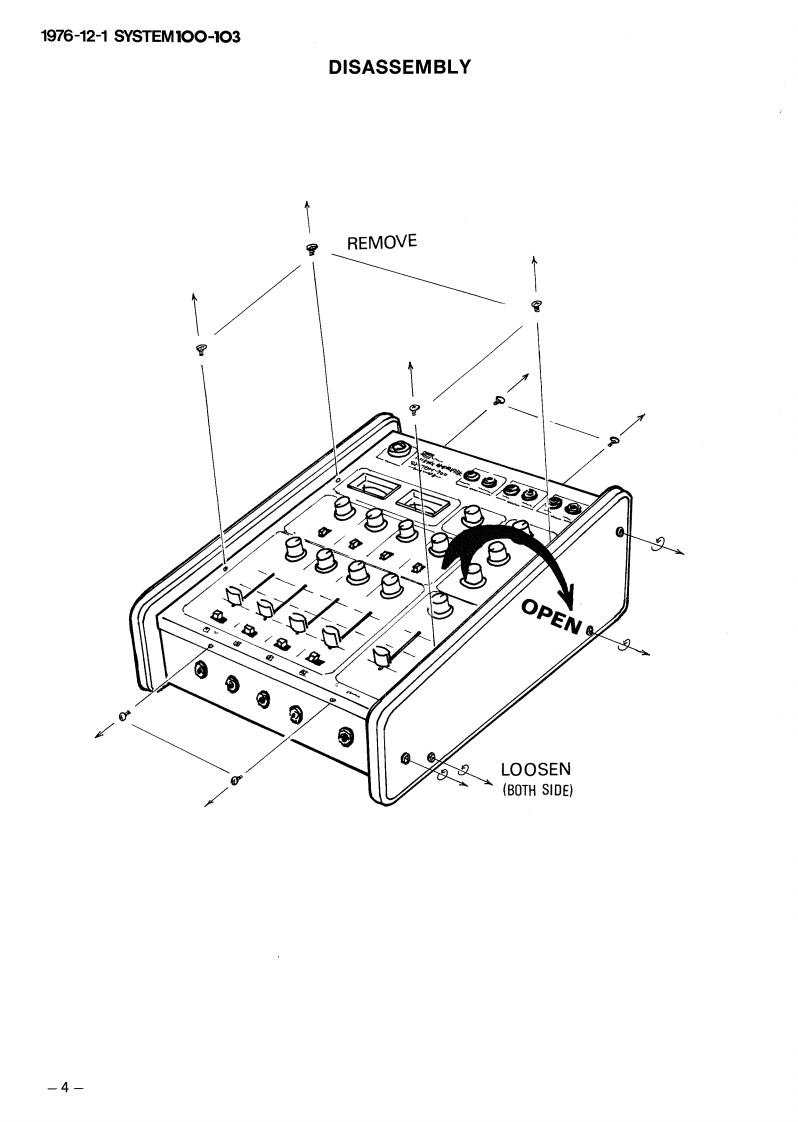

1976-12-1 SYSTEM1o0-1o3CONTENTS1.SPECIFICATIONS .........................2.PANEL DIAGRAM.....................……33.DISASSEMBLY..............4.GENERAL LAYOUT ........5.SEMICONDUCTOR ELECTRODES.....76.BLOCK DIAGRAM..,··87.GENERAL CIRCUIT DIAGRAM..............8.PC BOARD ASSEMBLY PARTS LAYOUT andCIRCUIT DIAGRAM8-1.AP-52..8-2.AP-53(AP.55).128-3.AP-51........9.ADJUSTMENT ...........…..1610.PARTS LIST.......................1711.PARTS PICTURE.....··....19-1-
