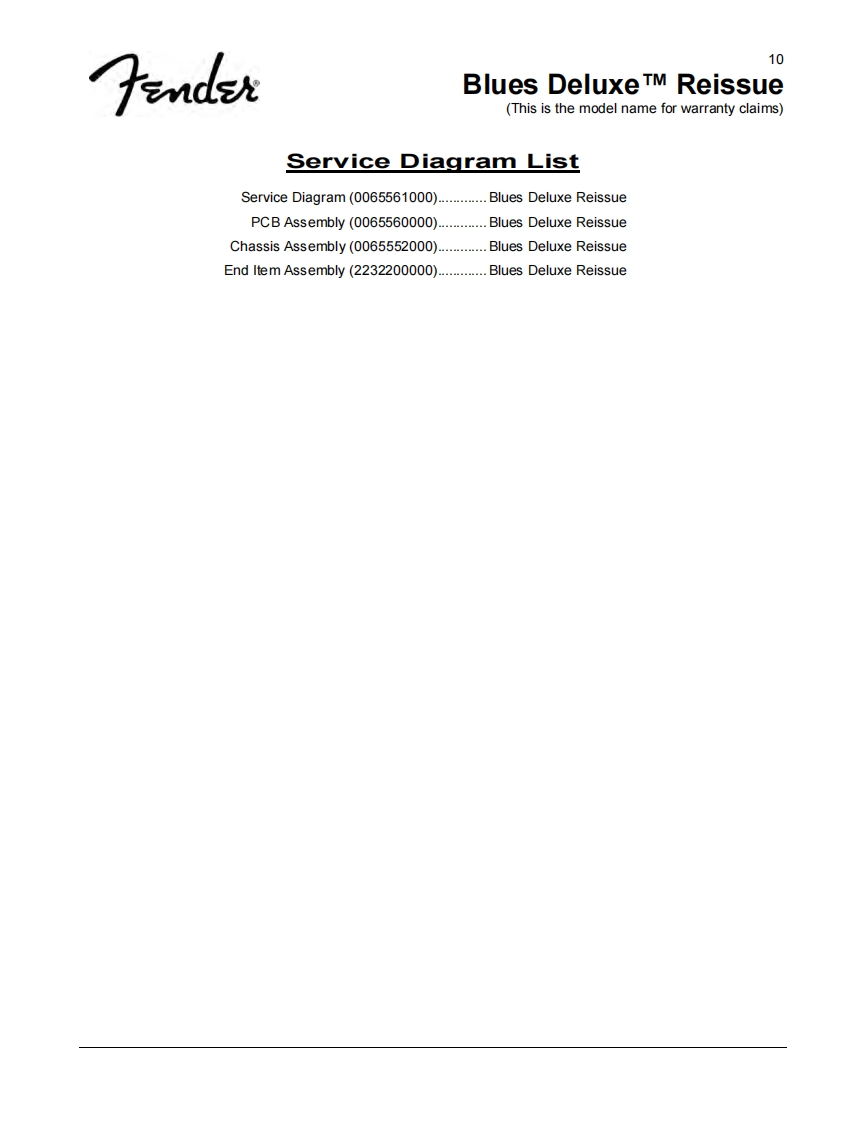

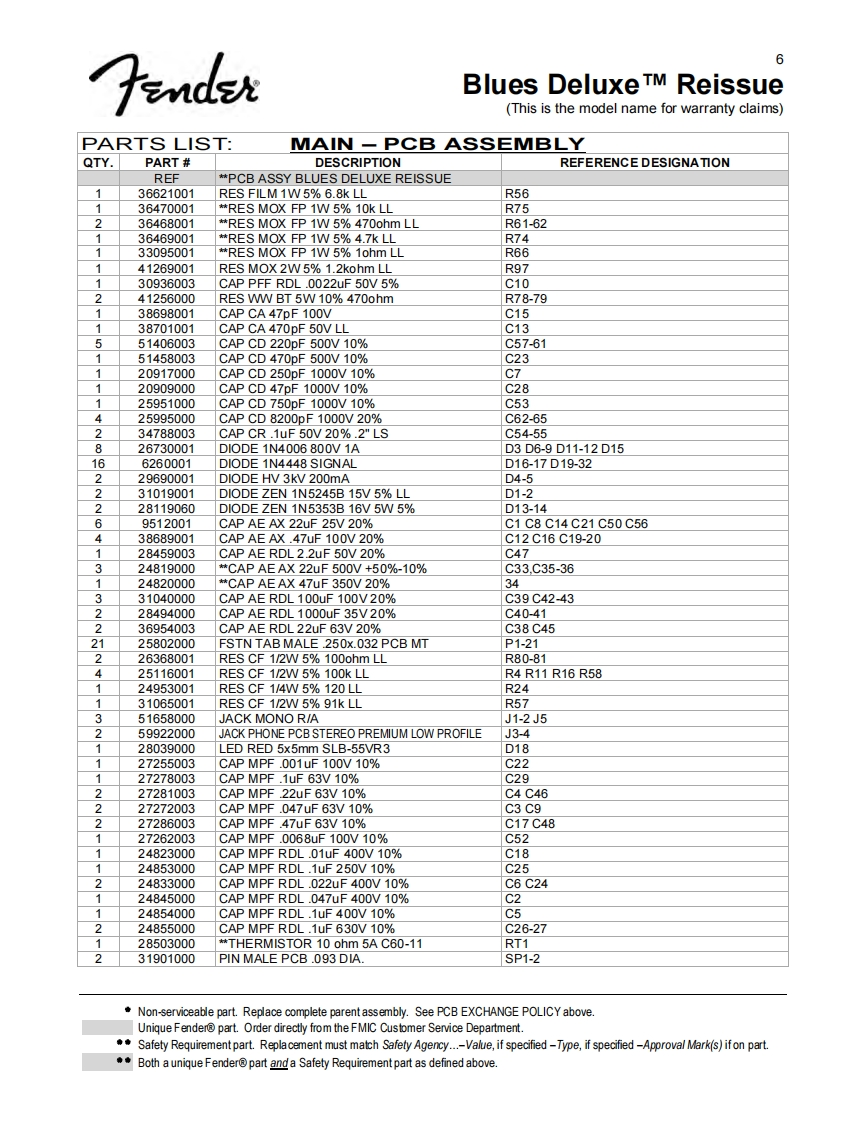

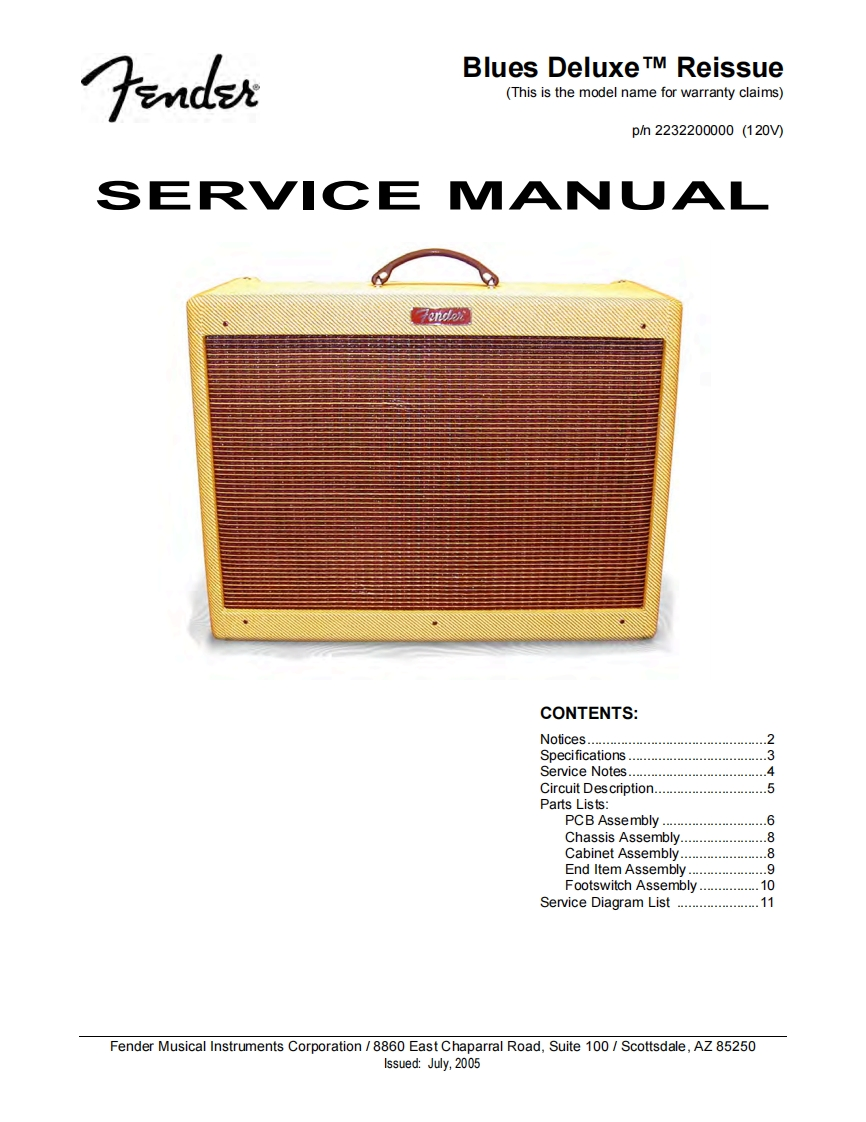

FenderBlues DeluxeTM Reissue(This is the model name for warranty claims)ph2232200000(120V0SERVICE MANUAL7n8CONTENTS:Specifications3Service Notes.4Circuit Description..5Parts Lists:PCB Assembly..............6Chassis Assembly...............8Cabinet Assembly......................8End Item Assembly.9Footswitch Assembly..10Service Diagram List..11Fender Musical Instruments Corporation /8860 East Chaparral Road,Suite 100/Scottsdale,AZ 85250Issued:July,2005
