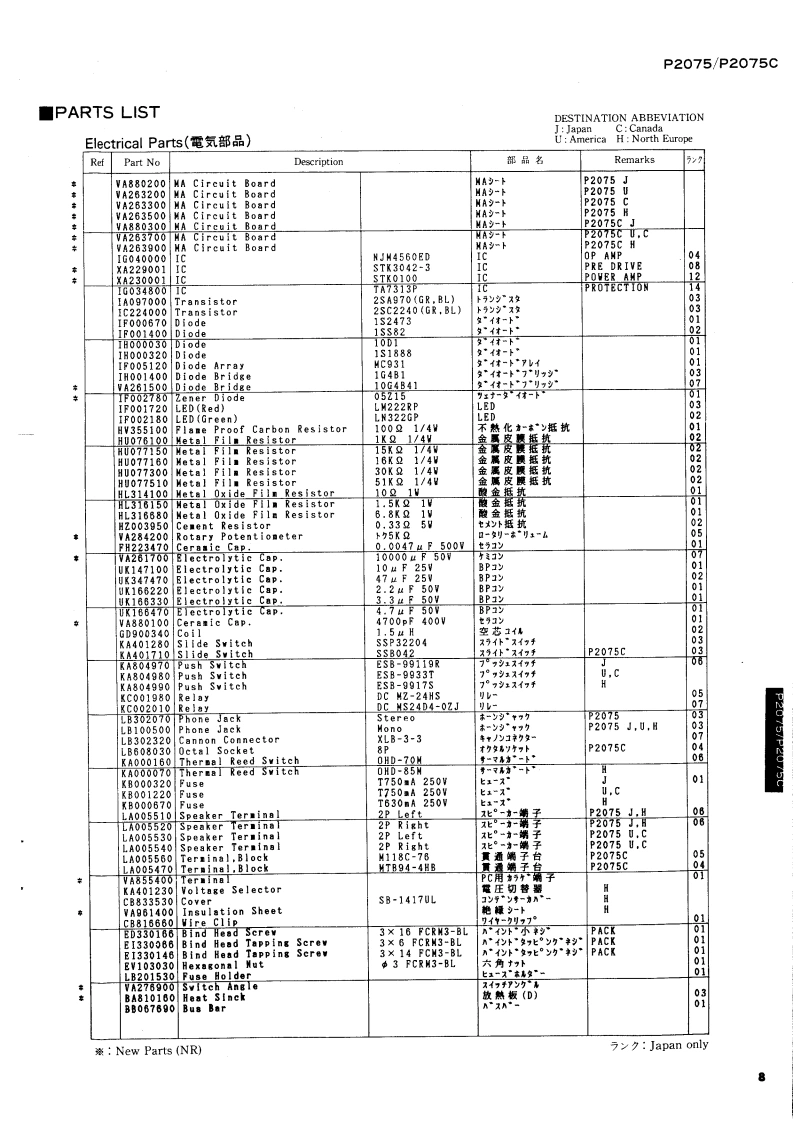

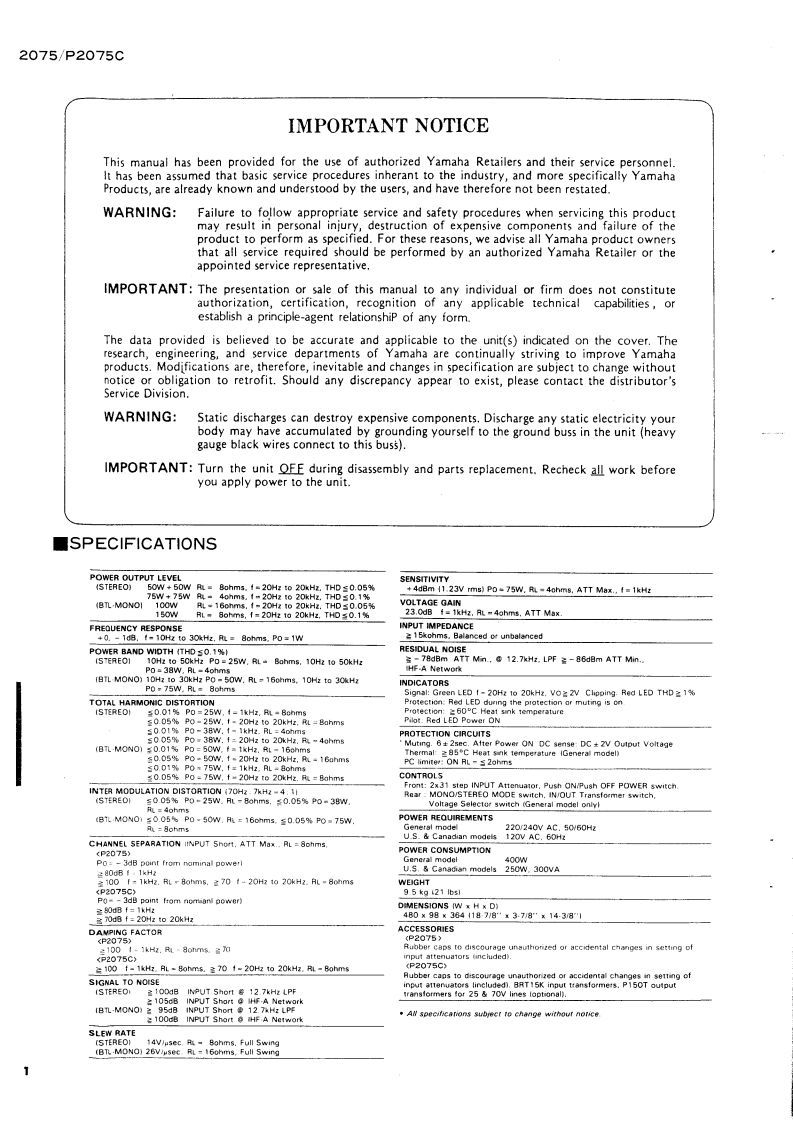

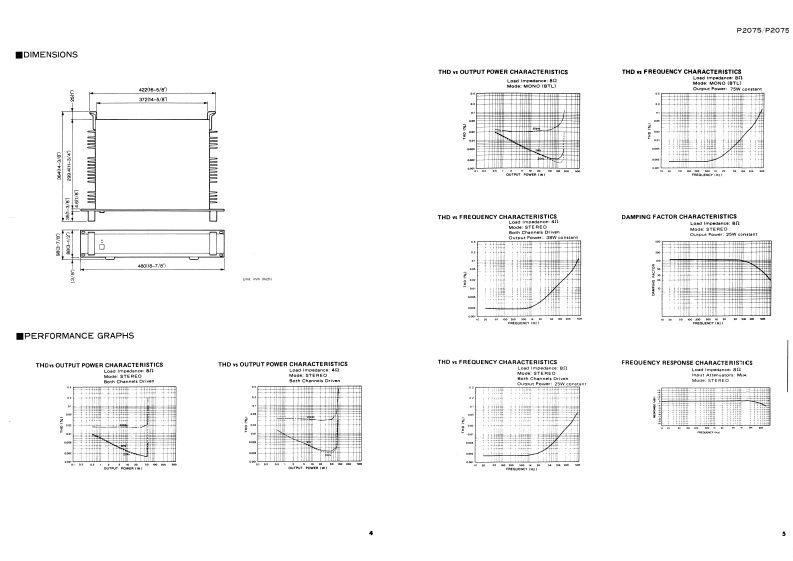

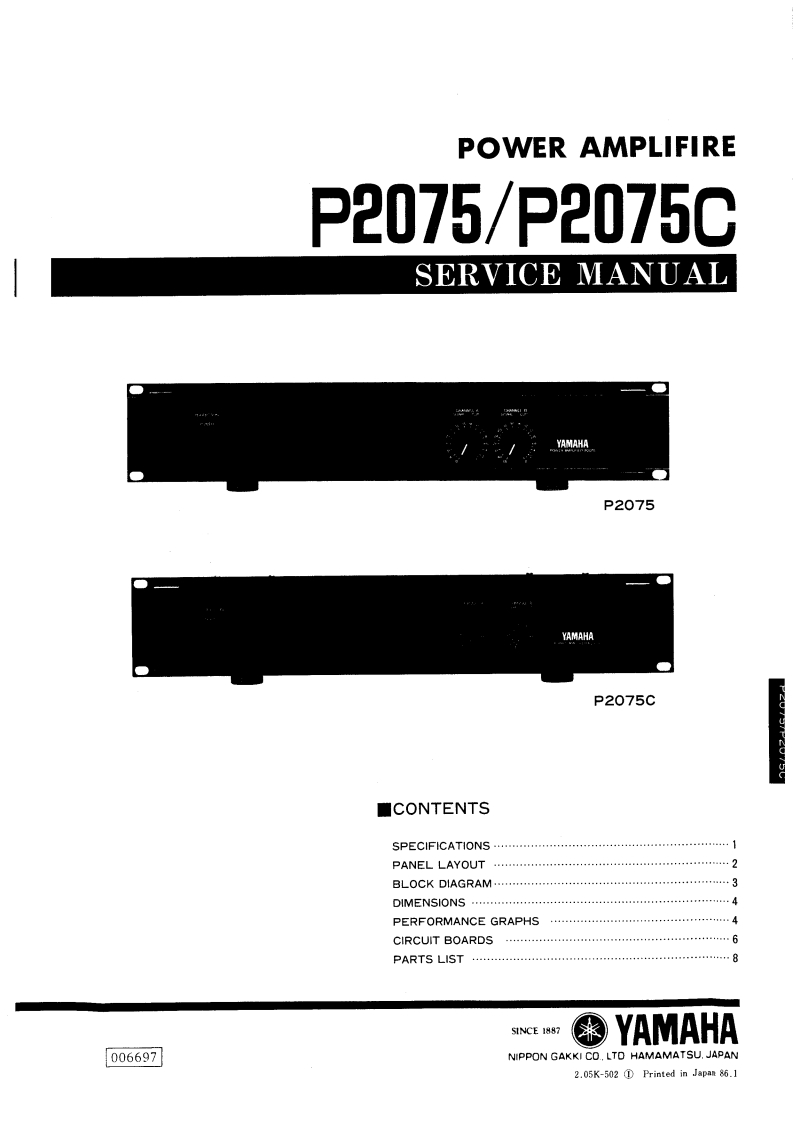

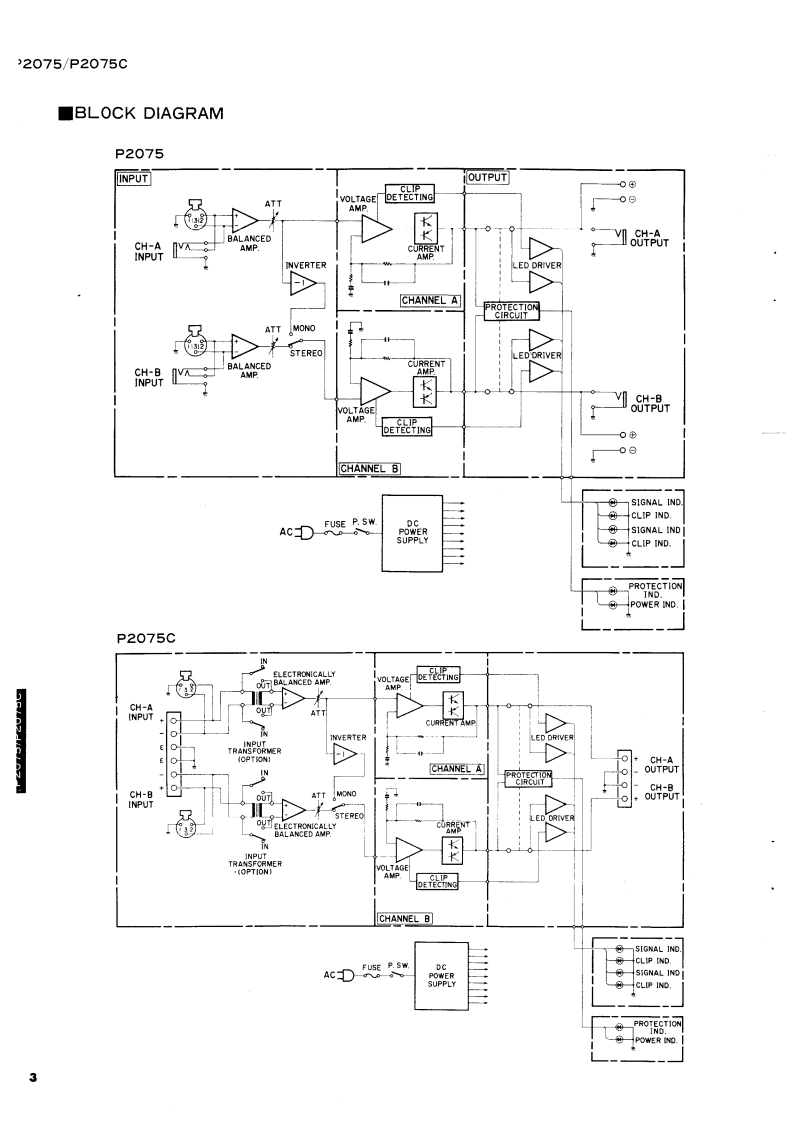

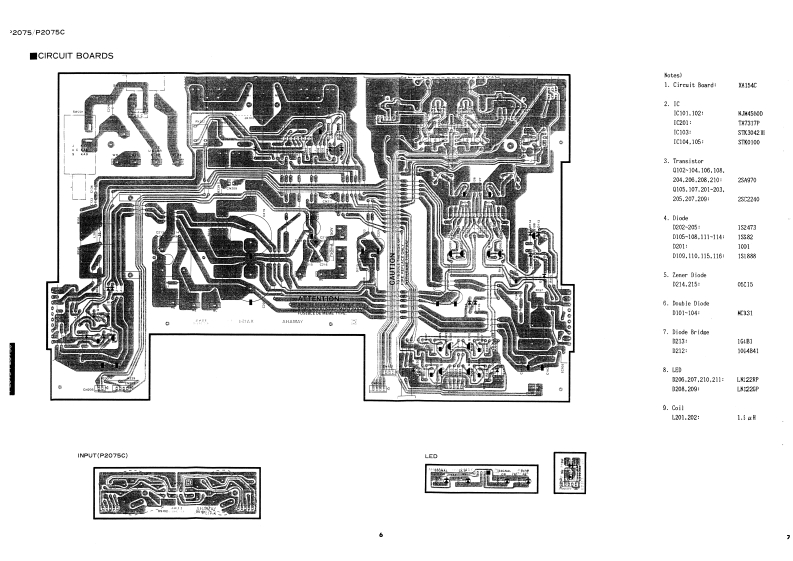

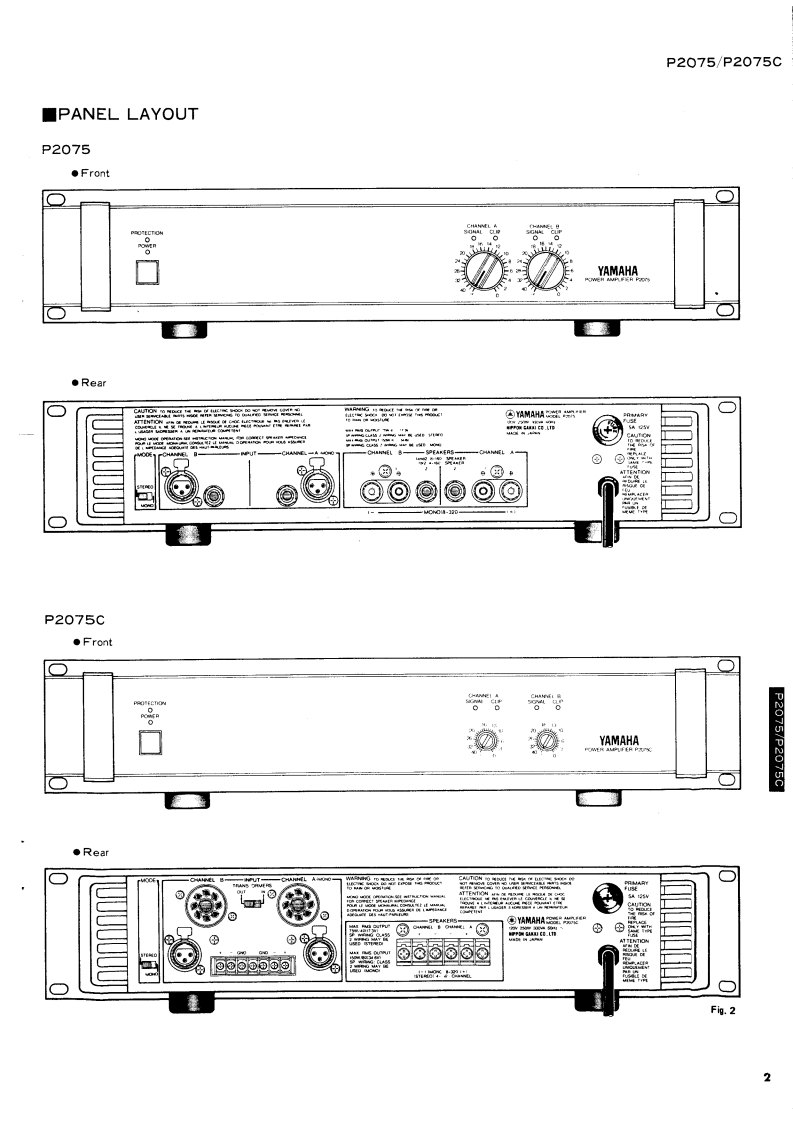

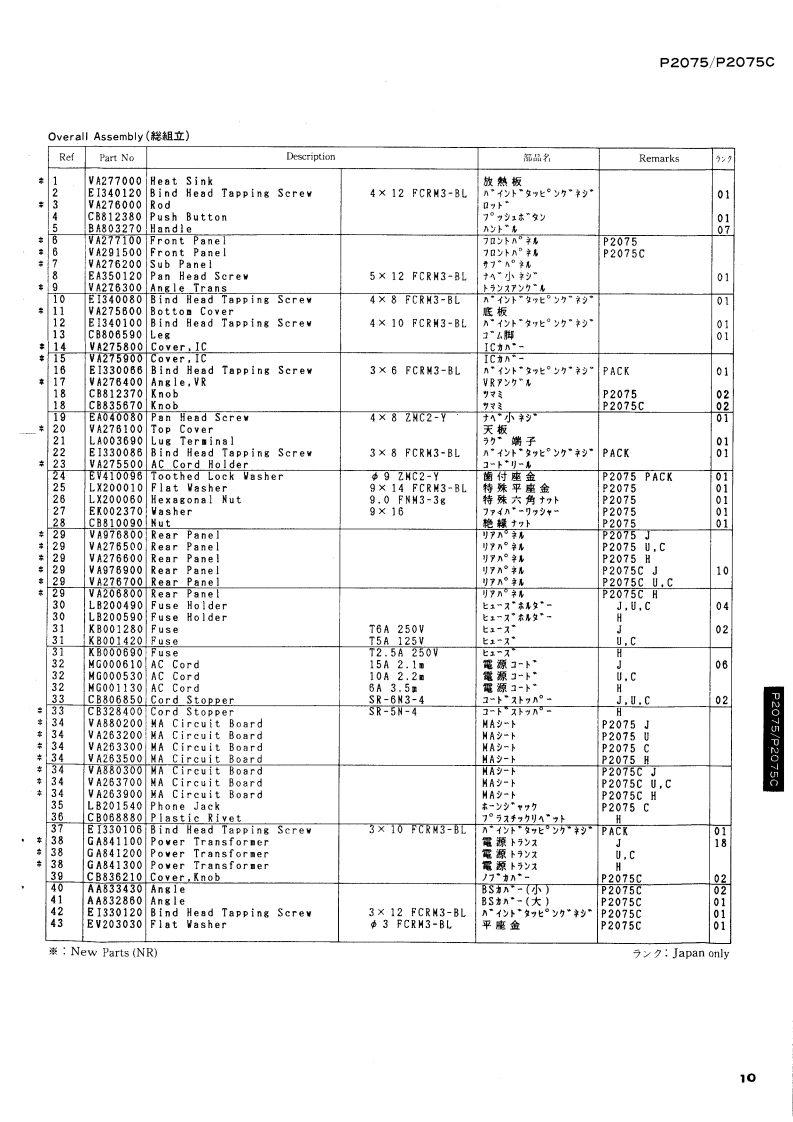

POWER AMPLIFIREP2075/P2075CSERVICE MANUALYAMAHAP2075YAMAHAP2075C■CONTENTSSPECIFICATIONS……1PANEL LAYOUT…2BLOCK DIAGRAM...................…3DIMENSIONS..............................................…4PERFORMANCE GRAPHS...........................…4CIRCUIT BOARDS…6PARTS LIST…8SINCE 1887YAMAHA006697NIPPON GAKKI CO.LTO HAMAMATSU.JAPAN2.05K-502 D Printed in Japan 86.1
