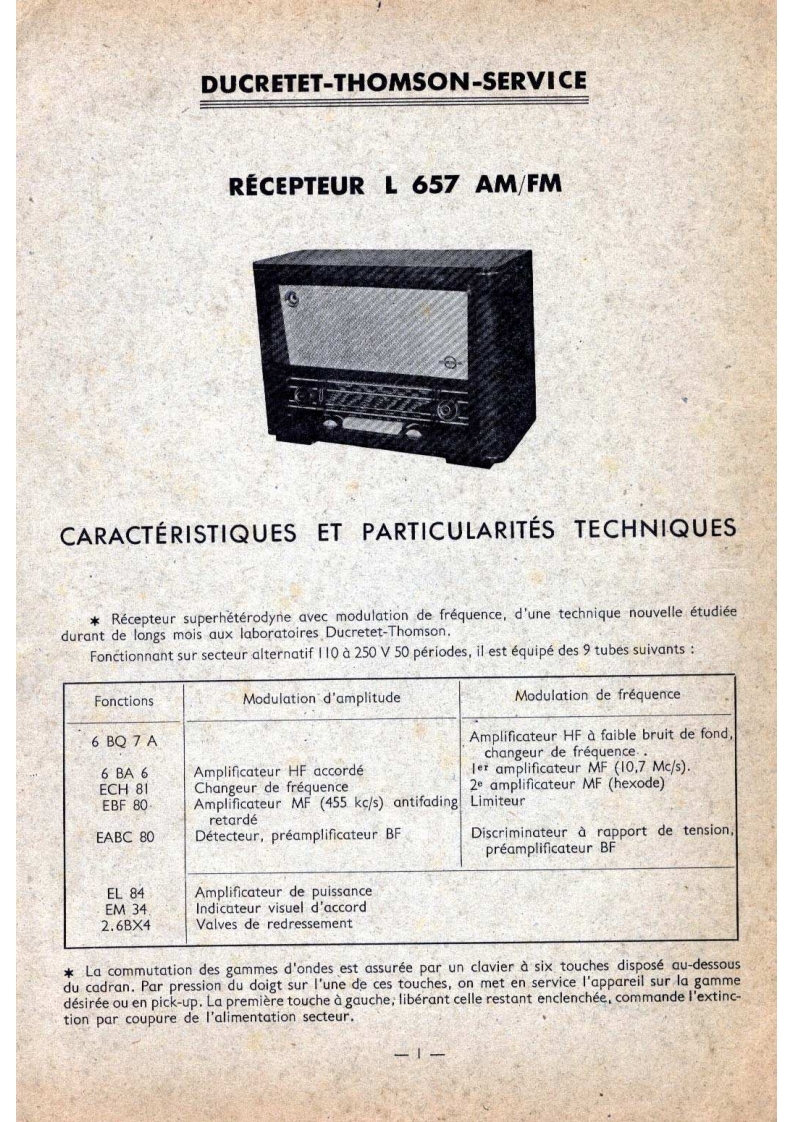

DUCRETET-THOMSON-SERVICERECEPTEUR L 657 AM/FM26CARACTERISTIQUES ET PARTICULARITES TECHNIQUESRecepteur superheterodyne avec modulation de frequence,d'une technique nouvelle etudieedurant de longs mois aux laboratoires Ducretet-Thomson.Fonctionnant sur secteur alternatif I10 a 250 V 50 periodes,il est equipe des 9 tubes suivants:FonctionsModulation d'amplitudeModulation de frequence6 BQ7AAmplificateur HF a faible bruit de fondchangeur de frequence..6 BA 6Amplificateur HF accordele amplificateur MF (10,7 Mc/s).ECH 81Changeur de frequence2e amplificateur MF(hexode)EBF 80Amplificateur MF (455 kc/s)antifadingLimiteurretardeEABC 80Detecteur,preamplificateur BFDiscriminateur a rapport de tensionpreamplificateur BFEL 84Amplificateur de puissanceEM 34Indicateur visuel d'accord2.6BX4Valves de redressementLa commutation des gammes d'ondes est assuree par un clavier a six touches dispose au-dessousdu cadran.Par pression du doigt sur I'une de ces touches,on met en service I'appareil sur la gammedesiree ou en pick-up.La premiere touche a gauche:liberant celle restant enclenchee.commande I'extinc-tion par coupure de I'alimentation secteur.
