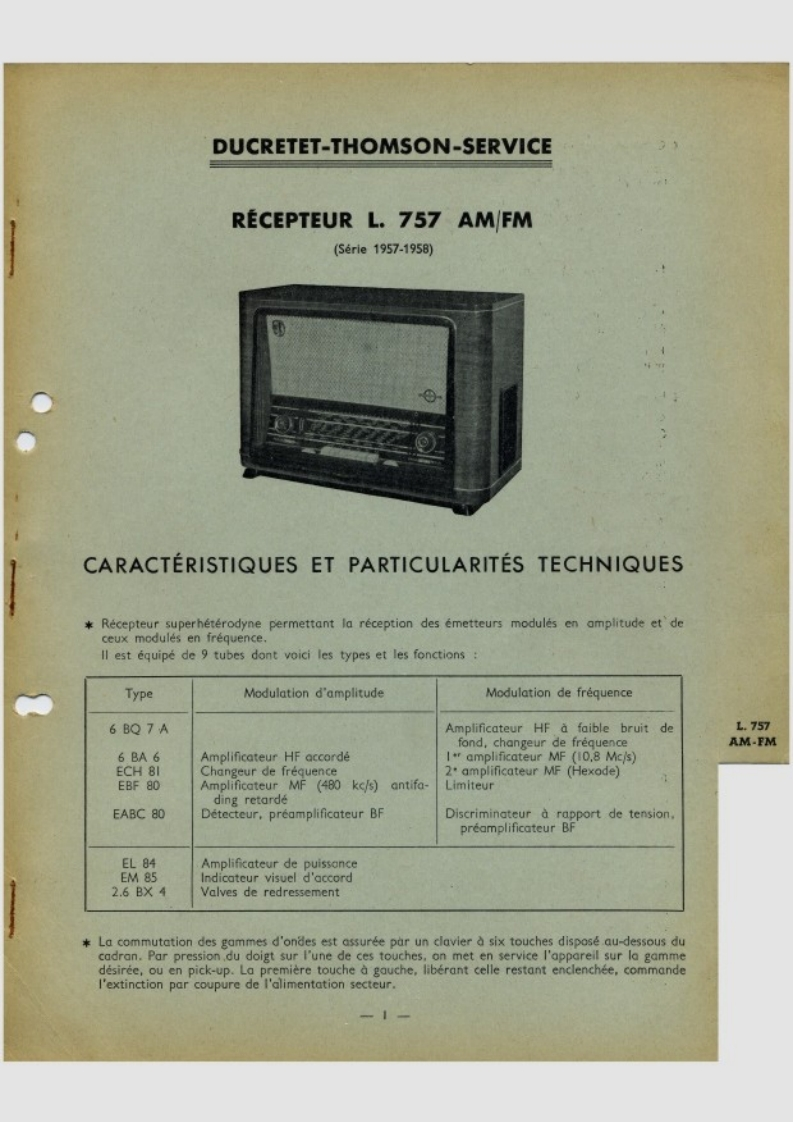

DUCRETET-THOMSON-SERVICERECEPTEUR L.757 AM/FM(5erie1957-1958CARACTERISTIQUES ET PARTICULARITES TECHNIQUESRecepteur superheterodyne permettant la reception des emetteurs modules en amplitude et'deceux modules en frequence.ll est equipe de 9 tubes dont voici les types et les fonctionsTypeModulation d'amplitudeModulation de frequence6 BQ 7AAmplificateur HF a faible bruit deL.757fond,changeur de frequenceAM-FM6 BA 6Amplificateur HF accordeI*amplificateur MF (10,8 Mc/s)ECH 8IChangeur de frequence2 amplificateur MF (Hexode)EBF 80Amplificateur MF (480 kc/s)antifa-Limiteurding retardeEABC 80Detecteur,preamplificateur BFDiscriminateur d rapport de tension.preamplificateur BFEL 84Amplificateur de puissonceEM 85Indicateur visuel d'accord2.6BX4Valves de redressement*La commutation des gammes d'ondes est assuree par un clavier a six touches dispose au-dessous ducadran.Par pression.du doigt sur I'une de ces touches,on met en service I'appareil sur la gammedesiree,ou en pick-up.La premiere touche a gauche,liberant celle restant enclenchee,commandeI'extinction par coupure de I'alimentation secteur.一1-
