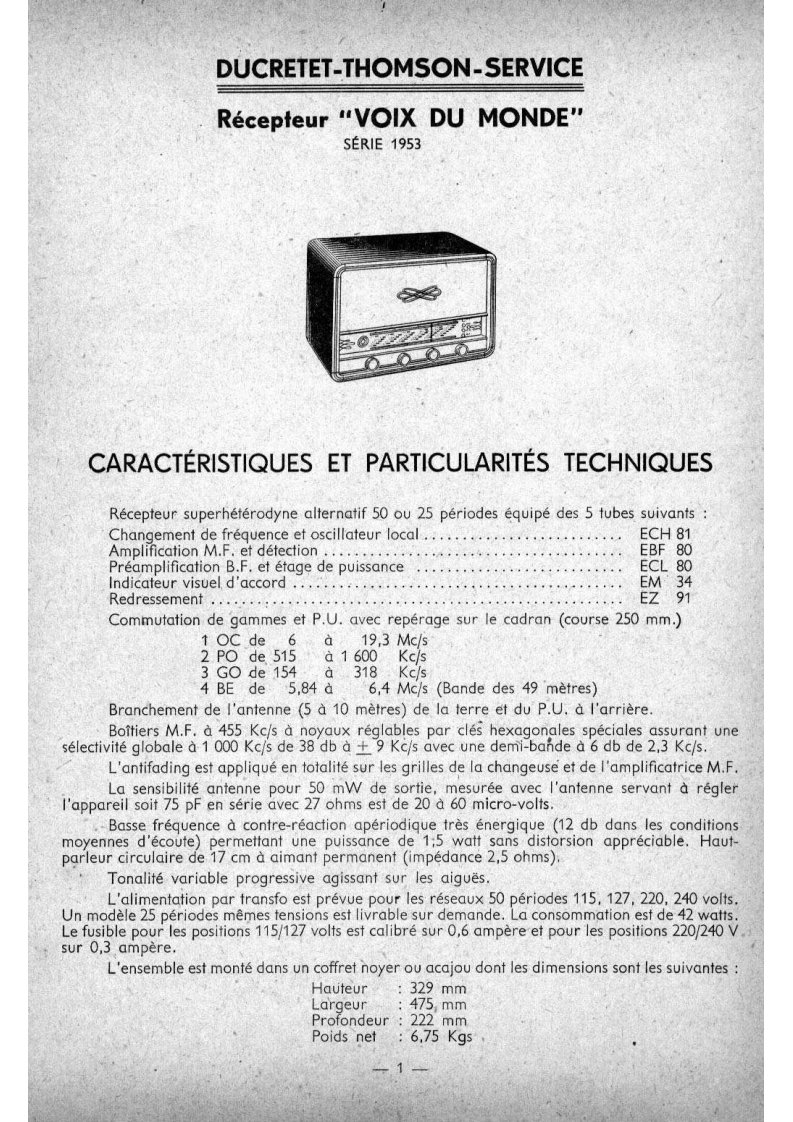

DUCRETET-THOMSON-SERVICERecepteur "VOIX DU MONDE"SERIE 1953CARACTERISTIQUES ET PARTICULARITES TECHNIQUESRecepteur superheterodyne alternatif 50 ou 25 periodes equipe des 5 tubes suivantsChangement de frequence et oscillateur local..........................ECH 81Amplification M.F.et detection ................EBF 80Preamplification B.F.et etage de puissanceECL 80Indicateur visuel d'accord .................................EM 34Redressement.......:.......EZ 91Commutation de gammes et P.U.avec reperage sur le cadran (course 250 mm.)1OCde6à19,3Mc/s2P0de515à1600Kcs3GOde154à318Kcs4 BE de 5,84 a 6,4 Mc/s (Bande des 49 metres)Branchement de I'antenne (5 a 10 metres)de la terre et du P.U.a l'arriere.Boitiers M.F.a 455 Kc/s a noyaux reglables par cles hexagonales speciales assurant uneselectivite globaleà1000 Kc/s de38dbà±9 Kc/s avec une demi-bandeà6dbde2,3KcsL'antifading est applique en totalite sur les grilles de la changeuse et de I'amplificatrice M.F.La sensibilite antenne pour 50 mW de sortie,mesuree avec I'antenne servant a reglerI'appareil soit 75 pF en serie avec 27 ohms est de 20 a 60 micro-volts.Basse frequence a contre-reaction aperiodique tres energique (12 db dans les conditionsmoyennes d'ecoute)permettant une puissance de 1:5 watt sans distorsion appreciable.Haut-parleur circulaire de 17 cm a aimant permanent (impedance 2,5 ohms).Tonalite variable progressive agissant sur les aigues.L'alimentation par transfo est prevue pour les reseaux 50 periodes 115,127,220,240 voltsUn modele 25 periodes memes tensions est livrable sur demande.La consommation est de 42 watts.Le fusible pour les positions 115/127 volts est calibre sur 0,6 ampere et pour les positions 220/240 Vsur 0,3 ampere.L'ensemble est monte dans un coffret noyer ou acajou dont les dimensions sont les suivantesHauteur:329 mmLargeur:475mmProfondeur 222 mmPoids net 6.75 Kgs一1
