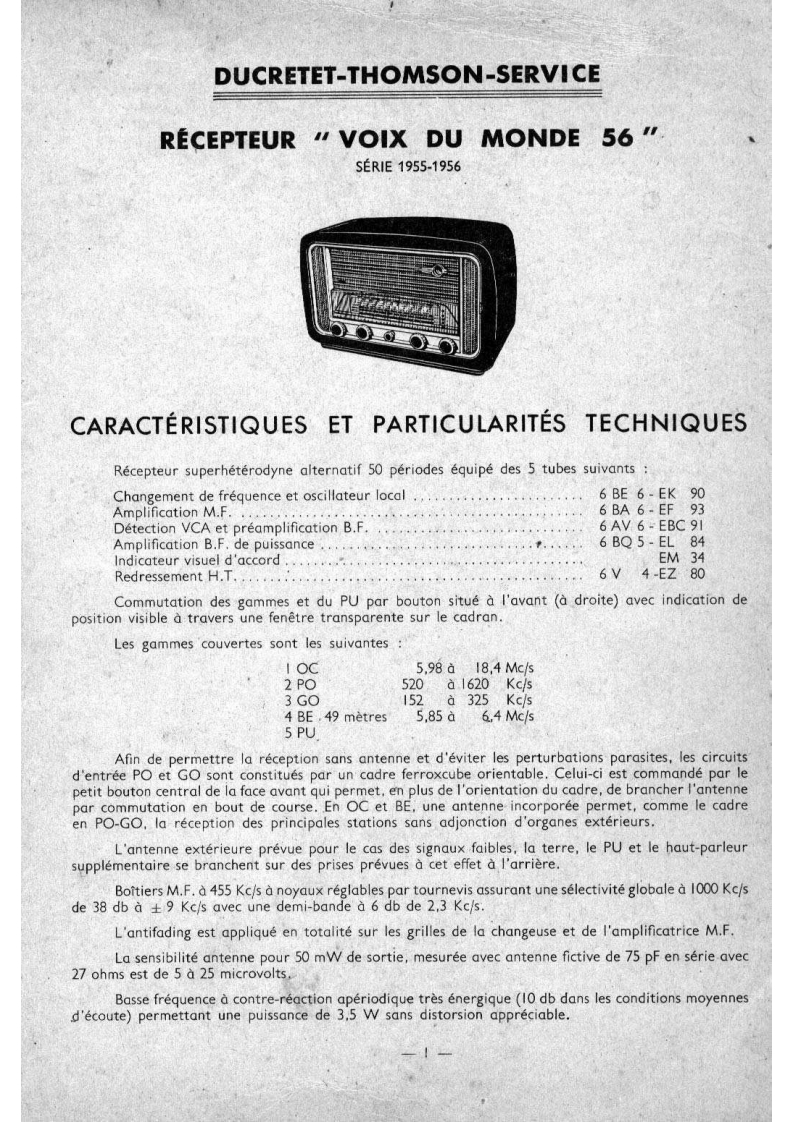

DUCRETET-THOMSON-SERVICERECEPTEUR"VOIX DU MONDE 56SER1E1955-1956CARACTERISTIQUES ET PARTICULARITES TECHNIQUESRecepteur superheterodyne alternatif 50 periodes equipe des 5 tubes suivantsChangement de frequence et oscillateur local ...6 BE 6-EK 90Amplification M.F......6 BA 6-EF 93Detection VCA et preamplification B.F.6AV 6-EBC 91Amplification B.F.de puissance........6 BQ 5-EL 84Indicateur visuel d'accord..........EM 34Redressement H.T.6V4-EZ80Commutation des gammes et du PU par bouton situe a l'avant(a droite)avec indication deposition visible a travers une fenetre transparente sur le cadran.Les gammes couvertes sont les suivantesIOC5.98à18,4Mc52PO520à1620Kc53GO152à325Kcs4 BE.49 metres5,85à6.4Mcs5PUAfin de permettre la reception sans antenne et d'eviter les perturbations parasites,les circuitsd'entree PO et GO sont constitues par un cadre ferroxcube orientable.Celui-ci est commande par lepetit bouton central de la face avant qui permet,en plus de l'orientation du cadre,de brancher I'antennepar commutation en bout de course.En OC et BE.une antenne incorporee permet,comme le cadreenPO-GO.la reception des principales stations sans adjonction d'organes exterieurs.L'antenne exterieure prevue pour le cas des signaux faibles.la terre,le PU et le haut-parleursupplementaire se branchent sur des prises prevues a cet effet a l'arriere.Boitiers M.F.a 455 Kc/s a noyaux reglables par tournevis assurant une selectivite globale a 1000 Kc/sde 38 db a +9 Kc/s avec une demi-bande a 6 db de 2,3 Kc/s.L'antifading est applique en totalite sur les grilles de la changeuse et de I'amplificatrice M.F.La sensibilite antenne pour 50 mW de sortie,mesuree avec antenne fictive de 75 pF en serie aved27 ohms est de 5 a 25 microvolts.Basse frequence a contre-reaction aperiodique tres energique(10 db dans les conditions moyennesd'ecoute)permettant une puissance de 3.5 W sans distorsion appreciable.
