全国大学生电子设计比赛试题_LED闪光灯电源

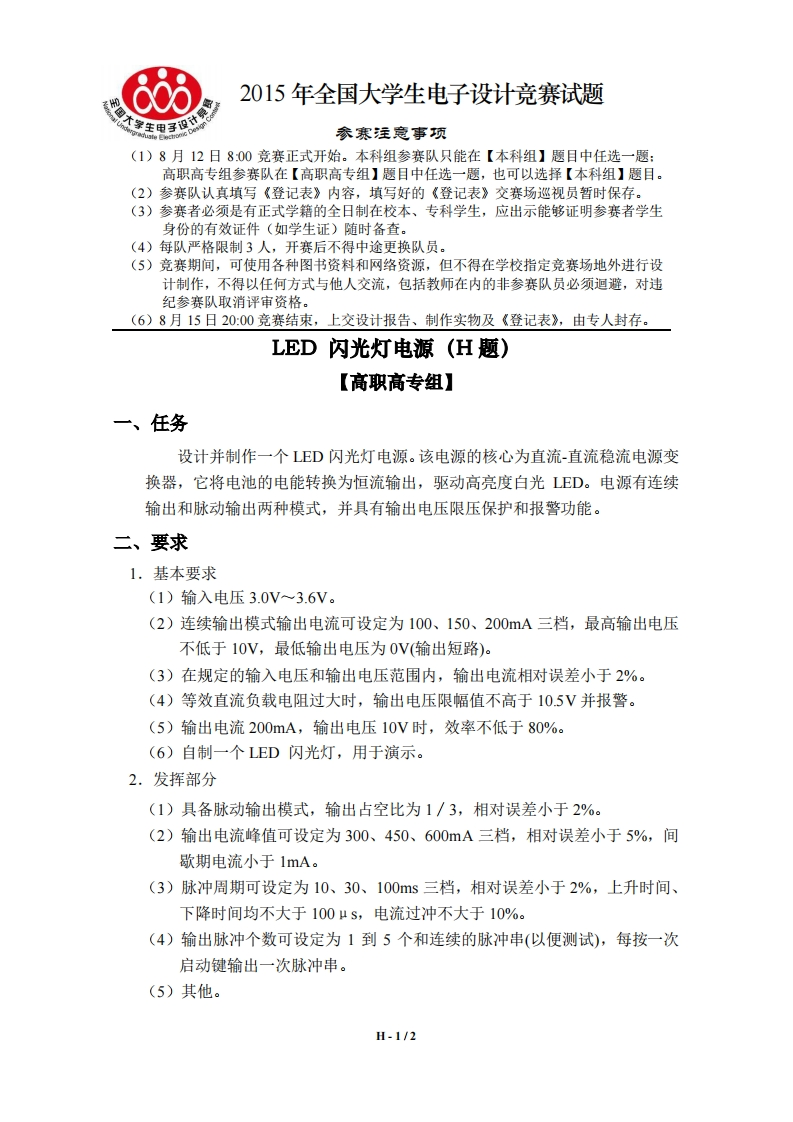

0002015年全国大学生电子设计竞赛试题不家生甲子9参赛注意事项(1)8月12日800竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月15日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。LED闪光灯电源(H题)【高职高专组】一、任务设计并制作一个LED闪光灯电源。该电源的核心为直流-直流稳流电源变换器，它将电池的电能转换为恒流输出，驱动高亮度白光LED。电源有连续输出和脉动输出两种模式，并具有输出电压限压保护和报警功能。二、要求1.基本要求(1)输入电压3.0V3.6V。(2)连续输出模式输出电流可设定为100、150、200mA三档，最高输出电压不低于10V,最低输出电压为0V(输出短路)。(3)在规定的输入电压和输出电压范围内，输出电流相对误差小于2%。(4)等效直流负载电阻过大时，输出电压限幅值不高于10.5V并报警。(5)输出电流200mA,输出电压10V时，效率不低于80%。(6)自制一个LED闪光灯，用于演示。2.发挥部分(1)具备脉动输出模式，输出占空比为1/3，相对误差小于2%。(2)输出电流峰值可设定为300、450、600mA三档，相对误差小于5%，间歇期电流小于1mA。(3)脉冲周期可设定为10、30、100ms三档，相对误差小于2%，上升时间、下降时间均不大于100μS,电流过冲不大于10%。(4)输出脉冲个数可设定为1到5个和连续的脉冲串（以便测试），每按一次启动键输出一次脉冲串。(5)其他。H-1/2
