全国大学生电子设计比赛试题_LED线阵显示装置

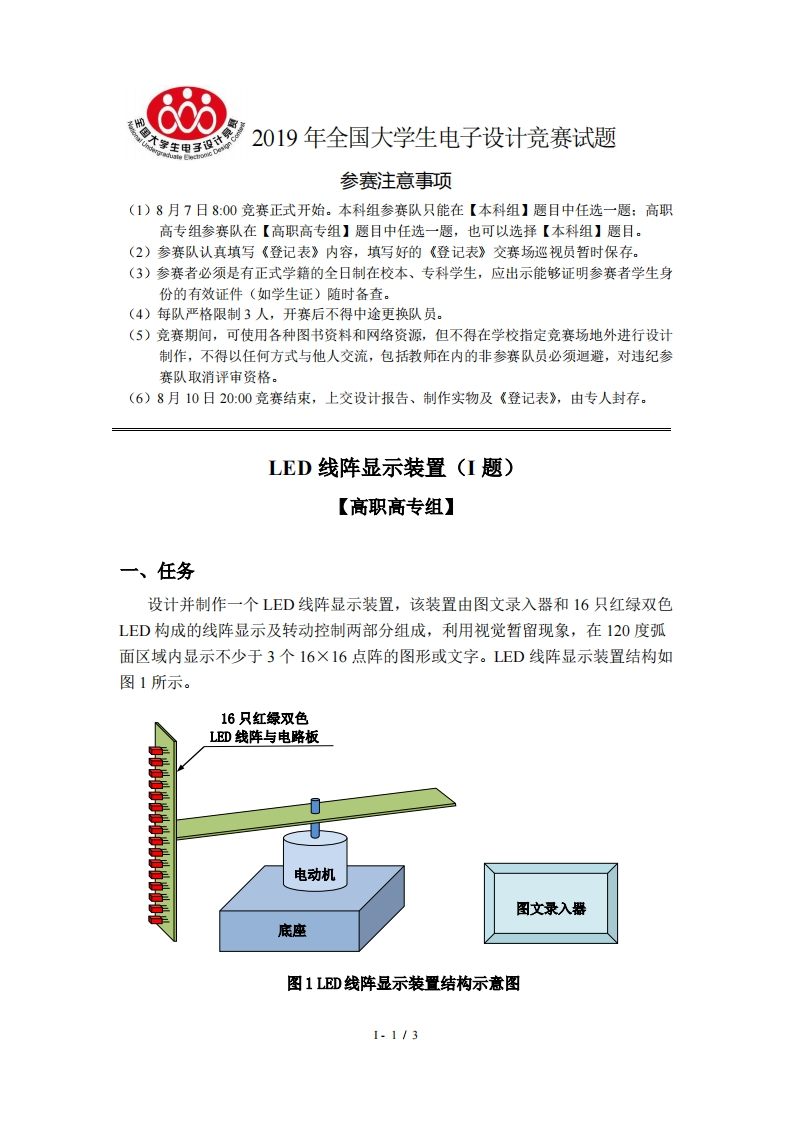

6682019年全国大学生电子设计竞赛试题参赛注意事项(1)8月7日8：00竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题：高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。(2)参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。(3)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(4)每队严格限制3人，开赛后不得中途更换队员。(5)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(6)8月10日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。LED线阵显示装置(I题)【高职高专组】一、任务设计并制作一个LED线阵显示装置，该装置由图文录入器和16只红绿双色LED构成的线阵显示及转动控制两部分组成，利用视觉暂留现象，在120度弧面区域内显示不少于3个16×16点阵的图形或文字。LED线阵显示装置结构如图1所示。16只红绿双色LD线阵与电路板电动机图文录入器底座图1LD线阵显示装置结构示意图1-1/3
