全国大学生电子设计比赛试题_低频数字式相位测量仪

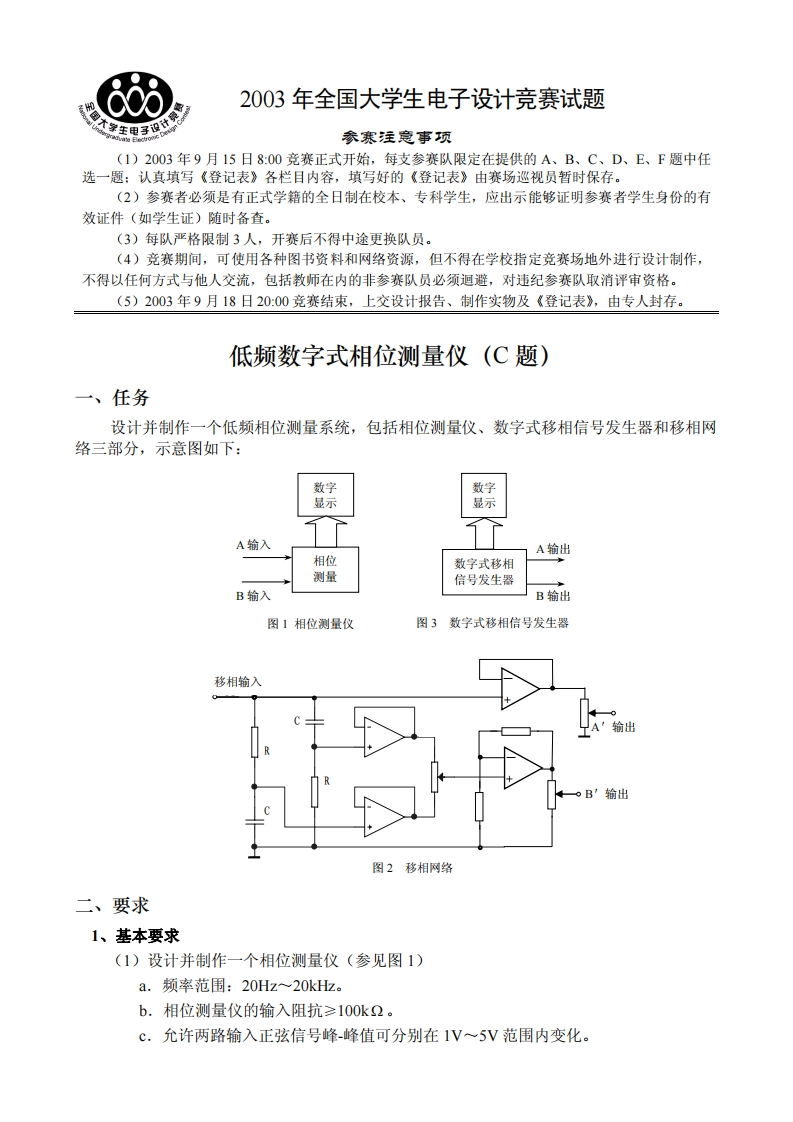

2003年全国大学生电子设计竞赛试题参寒注意事顷(1)2003年9月15日8：00竞赛正式开始，每支参赛队限定在提供的A、B、C、D、E、F题中任选一题：认真填写《登记表》各栏目内容，填写好的《登记表》由赛场巡视员暂时保存。(2)参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。(3)每队严格限制3人，开赛后不得中途更换队员。(4)竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。(5)2003年9月18日20：00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。低频数字式相位测量仪(C题)一、任务设计并制作一个低频相位测量系统，包括相位测量仪、数字式移相信号发生器和移相网络三部分，示意图如下：数字数字显示显示A输入A输出相位数字式移相测量信号发生器B输入B输出图1相位测量仪图3数字式移相信号发生器移相输入输出oB′输出图2移相网络二、要求1、基本要求(1)设计并制作一个相位测量仪（参见图1）a.频率范围：20Hz~20kHz。b.相位测量仪的输入阻抗≥100k2。c.允许两路输入正弦信号峰-峰值可分别在1V~5V范围内变化。
